├── Camera ├── 0.jpg ├── 1.jpg ├── Protocol for controlling eWeLink Camera app via third-party Bluetooth devices.md ├── 易微联手机摄像头APP对接第三方蓝牙设备控制协议说明.md ├── 易微联摄像头蓝牙设备开放协议_v1.0(beta).pdf └── 易微联摄像头蓝牙设备开放协议_v1.1(beta)_2021.11.21.pdf ├── CoLink ├── doc │ ├── CoLink API 参考手册.pdf │ ├── CoLink API 文档变更说明.pdf │ ├── CoLink 单通道开关开发示例.pdf │ ├── CoLink 快速指导.pdf │ ├── CoLink定时器使用说明.pdf │ ├── CoLink配网说明.pdf │ ├── OTA升级流程.pdf │ ├── OTA固件升级说明.pdf │ ├── colink状态机.pdf │ └── 基于CoLink接入酷宅云平台操作指南.pdf └── release_notes.md ├── GSM └── GSB-D04 应用指导书.md ├── OPL1000 ├── OPL-DMA应用指导.md ├── OPL-DMA应用指导.pdf └── README.md ├── README.md ├── WiFi ├── CKW04-C01应用指导书.md ├── CKW04-C02应用指导书.md ├── CKW04-C03应用指导书.md ├── CKW04-C04应用指导书.md ├── ESP8266-FW01P76应用指导书.md ├── ESP8285-FW01TH应用指导书.md ├── ESP8285-FWLEDLA85应用指导书.md ├── ESP8285-FWLEDLB85应用指导书.md ├── ESP8285-FWSW01应用指导书.md ├── ESP8285-FWSW04应用指导书.md ├── ESP8285-FWTA85应用指导书.md ├── ESP8285-RFBridge 433应用指导书.md ├── PSA-B01 应用指导书.md ├── PSA-BHA 应用指导书.md ├── PSA-BTA 应用指导书.md ├── PSB-B04 应用指导书.md ├── PSF-B67 应用指导书.md ├── PSF-BRB 应用指导书.md ├── PSF-BRB 应用指导书.pdf ├── PSF-X01 应用指导书.md ├── PSF-X04 应用指导书.md ├── PSF-X76 应用指导书.md ├── PSF-XHA 应用指导书.md ├── PSF-XLA 应用指导书.md ├── PSF-XRA 应用指导书.md ├── PSF-XTA 应用指导书.md ├── SM7-C04 应用指导书.md ├── SMA-BHA 应用指导书.md ├── SMA-BRB 应用指导书.md ├── SMA-BRB 应用指导书.pdf ├── SMA-C01 应用指导书.md ├── SMA-C04 应用指导书.md ├── SMA-C76 应用指导书.md ├── SMA-CLA 应用指导书.md └── SMA-CTA 应用指导书.md └── Zigbee ├── SM-011应用指导书.md ├── SM-015应用指导.md ├── SM8-C01 Zigbee 应用指导书.md ├── SM8-X02 Zigbee 应用指导书.md ├── SM8-X03 Zigbee 应用指导书.md ├── SM8-X04 Zigbee 应用指导书.md ├── ZM-DL01应用指导书.md ├── ZM-DS01应用指导书.md ├── ZM-MS01应用指导书.md ├── ZM-TH01 应用指导书 .md ├── ZM-WB01应用指导书.md └── ZM-WS01应用指导书.md /Camera/0.jpg: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/Camera/0.jpg -------------------------------------------------------------------------------- /Camera/1.jpg: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/Camera/1.jpg -------------------------------------------------------------------------------- /Camera/Protocol for controlling eWeLink Camera app via third-party Bluetooth devices.md: -------------------------------------------------------------------------------- 1 | 7 | 8 | # Protocol for controlling eWeLink Camera app via third-party Bluetooth devices 9 | 10 | ## 1. Product introduction 11 | 12 | eWeLink Camera app is a mobile application that turns an Android smartphone into a webcam. 13 | 14 | You can use eWeLink Camera app as a baby monitor, pet camera, and security camera. Taking advantage of a retired smartphone, you can save the cost of a new security camera. 15 | 16 |
17 | 18 |
19 | 20 | ## 2.Connect with your own Bluetooth devices 21 | 22 | Currently, eWeLink Camera app can connect with eWeLink gimbal(Bluetooth) for users to pan and tilt the gimbal in eWeLink app remotely so as to change the angle of the camera and have better view. 23 | 24 | For the convenience of makers, the Bluetooth protocol is open for review as follows. 25 | 26 | Users can connect the phone camera with certain types of Bluetooth devices in eWeLink app and control the Bluetooth devices via the Bluetooth commands offered by CoolKit or customized Bluetooth commands. 27 | 28 | ### 2.1 Move the gimbal 29 | 30 | You can: specify the direction and angle of the movement or keep moving the gimbal. 31 | 32 | | 2 Bytes | 2 Bytes | 1 Bytes | 2 Bytes | 1 Bytes | 1 Bytes | 33 | | ------- | ----------- | --------- | ------- | -------- | ------------ | 34 | | cmd_id | data_length | direction | degrees | velocity | sum | 35 | | 0x0001 | 0x0004 | 0x01 | 0x000F | 0x1E | 0x15 | 36 | 37 | Parameters： 38 | 39 | - cmd_id：0x0001（Move the gimbal）； 40 | - data_length：Data length； 41 | - direction：0x01 Leftward, 0x02 Rightward, 0x03 Upward, 0x04 Downward, 0x00 Stop moving； 42 | - degrees：Designate the angle for the movement（Range 0x0001-0x0167）. To keep the movement or stop it, pass 0x0000； 43 | - velocity：Angular velocity(How many angles the gimbal rotates per second rad/s). This value is only effective when the gimbal keeps rotating. The suggested range is 1~60. 44 | - sum：The checksum of all commands, which is the sum of the values of all the fields above(from cmd_id to velocity). 45 | 46 | Note: In the process of executing a command, if a new command is received, the gimbal will rotate according to the new command. 47 | 48 | **Other commands to be completed** -------------------------------------------------------------------------------- /Camera/易微联手机摄像头APP对接第三方蓝牙设备控制协议说明.md: -------------------------------------------------------------------------------- 1 | 7 | 8 | # 易微联手机摄像头APP连接第三方蓝牙设备控制协议说明 9 | 10 | ## 一、产品简介 11 | 12 | 易微联摄像头APP是一款将安卓手机用作网络摄像头的应用程序。将手机作为网络摄像头，照看家中的儿童、宠物，用作安全监控等，闲置手机再利用，节省购买新摄像头的花销。 13 | 14 |
15 | 16 |
17 | 18 | ## 二、对接自有蓝牙设备 19 | 20 | 目前易微联摄像头APP已支持连接易微联推出的云台硬件（蓝牙），用户可以通过易微联客户端远程操作云台，实现摄像头的上下移动，更方便监控家中情况。 21 | 22 | 为了方便开发者DIY，特将操作的蓝牙指令协议开放，见下文： 23 | 24 | 用户可以通过易微联客户端远程让手机摄像头连上特定蓝牙设备，然后通过酷宅提供的蓝牙指令或者自定义蓝牙指令来控制蓝牙设备。 25 | 26 | ### 2.1 转动云台 27 | 28 | 可实现：指定方向、角度转动，或者持续转动 29 | 30 | | 2 Bytes | 2 Bytes | 1 Bytes | 2 Bytes | 1 Bytes | 1 Bytes | 31 | | ------- | ----------- | --------- | ------- | -------- | ------------ | 32 | | cmd_id | data_length | direction | degrees | velocity | sum | 33 | | 0x0001 | 0x0004 | 0x01 | 0x000F | 0x1E | 0x15 | 34 | 35 | 参数说明： 36 | 37 | - cmd_id：0x0001（转动云台）； 38 | - data_length：数据长度； 39 | - direction：0x01 向左、0x02 向右、0x03 向上、0x04 向下、0x00停止转动； 40 | - degrees：按指定角度转动（范围0x0001-0x0167），持续转动或停止转动填 0x0000； 41 | - velocity：角速度(每秒转动的角度 rad/s)，仅在持续转动模式下生效，建议取值 1～60； 42 | - sum：指令的校验和，前面所有字段值的和(cmd_id，到velocity)； 43 | 44 | 说明：如果在执行转动的过程中，又收到这个指令，则按新的指令要求来转动。 45 | 46 | **其他指令待后续补充。** 47 | -------------------------------------------------------------------------------- /Camera/易微联摄像头蓝牙设备开放协议_v1.0(beta).pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/Camera/易微联摄像头蓝牙设备开放协议_v1.0(beta).pdf -------------------------------------------------------------------------------- /Camera/易微联摄像头蓝牙设备开放协议_v1.1(beta)_2021.11.21.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/Camera/易微联摄像头蓝牙设备开放协议_v1.1(beta)_2021.11.21.pdf -------------------------------------------------------------------------------- /CoLink/doc/CoLink API 参考手册.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/CoLink API 参考手册.pdf -------------------------------------------------------------------------------- /CoLink/doc/CoLink API 文档变更说明.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/CoLink API 文档变更说明.pdf -------------------------------------------------------------------------------- /CoLink/doc/CoLink 单通道开关开发示例.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/CoLink 单通道开关开发示例.pdf -------------------------------------------------------------------------------- /CoLink/doc/CoLink 快速指导.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/CoLink 快速指导.pdf -------------------------------------------------------------------------------- /CoLink/doc/CoLink定时器使用说明.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/CoLink定时器使用说明.pdf -------------------------------------------------------------------------------- /CoLink/doc/CoLink配网说明.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/CoLink配网说明.pdf -------------------------------------------------------------------------------- /CoLink/doc/OTA升级流程.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/OTA升级流程.pdf -------------------------------------------------------------------------------- /CoLink/doc/OTA固件升级说明.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/OTA固件升级说明.pdf -------------------------------------------------------------------------------- /CoLink/doc/colink状态机.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/colink状态机.pdf -------------------------------------------------------------------------------- /CoLink/doc/基于CoLink接入酷宅云平台操作指南.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/CoLink/doc/基于CoLink接入酷宅云平台操作指南.pdf -------------------------------------------------------------------------------- /CoLink/release_notes.md: -------------------------------------------------------------------------------- 1 | # Colink 0.13.0 2 | 3 | source:master/7a8b5afbe4c4ff62e07cc7e3d681442b3ef6ea52 4 | 5 | - 通用： 6 | - 修复重新配网后设备上线不显示版本号bug 7 | - 修复tcp发送失败不重连bug 8 | - 新增设备被删除通知 9 | - 更新库 10 | - 更新example代码 11 | 12 | # Colink 0.12.0 13 | 14 | source:master/5bd6458203b21a73e0015d34ee622497a30c08e2 15 | 16 | - 通用： 17 | - 新增软件定时器API：colink_user_timer.h 18 | - 新增底层超时：连接超时，服务器响应超时... 19 | - 修改DNS解析为非阻塞 20 | - 将tcp收发改为串行关系 21 | - 内部优化（协议升级，框架优化） 22 | 23 | - 网关设备： 24 | - 新增网关设备本地操作API 25 | - colinkGatewayDelAllSubDev 26 | - colinkGatewayAddSubDev 27 | - colinkGatewayGetSubDevNum 28 | - colinkGatewayGetSubDevList 29 | - 新增网关设备批量上报子设备状态API 30 | - colinkGatewayReportSubDevState 31 | 32 | - 文档： 33 | - 更新《CoLink API 参考手册》 34 | 35 | 36 | # Colink 0.10.0 37 | 38 | source:master/c78c7cc20ae6278f1fcfb0c432c71de19d14bf84 39 | 40 | - 库： 41 | - 分离网关类设备库和cJSON库：libcolinkgw.a,libcolinkcJSON.a; 42 | 43 | - 普通设备： 44 | - 更改结构体ColinkSubDevice成员uuid为uiid; 45 | - 获取设备状态API：colinkGetDevStatus增加未注册状态：DEVICE_UNREGISTERED; 46 | - 增加获取UTC时间API：colinkSendUTCRequest、colinkSendUTCRequestCb; 47 | - 底层协议优化; 48 | - 增加设备未注册状态的通知; 49 | - 增加反初始化colink API：colinkDeInit; 50 | - colink_sysadapter.h：变量命名更改（需要对应.c文件进行相应更改）; 51 | 52 | - 网关设备： 53 | - 支持8字节子设备mac; 54 | - 在colinkSubDevSendRes和colinkSubDevRecvReqCb上增加req_sequence参数; 55 | - 增加网关设备子设备列表操作API：colinkGatewayAddSubDev、colinkGatewayGetSubDevNum和colinkGatewayGetSubDevList; 56 | - 增加子设备上下线请求回调：colinkOnlineSubDevResultCb、colinkOfflineSubDevResultCb; 57 | 58 | - 文档： 59 | - 新增《基于CoLink接入酷宅云平台操作指南》; 60 | - 新增《OTA固件升级说明》; 61 | - 新增《CoLink配网说明》; 62 | - 新增《CoLink定时器使用说明》; 63 | - 新增《colink状态机》; 64 | - 更新《CoLink API 参考手册 v0.10》; 65 | - 更新《CoLink 快速指导 v0.10》; 66 | - 更新《CoLink 单通道开关开发示例 v0.10》; 67 | 68 | # CoLink 0.9.0 69 | 70 | source:master/58b976a318beae1e51b79cfb43359e949c1f3779 71 | 72 | - 新增网关类设备API； 73 | - 新增配网数据API； 74 | - 更新cJSON库至1.7.7版本； 75 | - 新增colinkSscanf、colinkStrtod和colinkTolower适配接口； 76 | - ColinkDev结构体新增distor_port和dev_type字段； 77 | - 调整ColinkEvent所有回调接口名称，参见《CoLink API 文档变更说明》； 78 | - 调整接口名称colinkUpgradeResponse改为colinkUpgradeRes； 79 | - 修复内存泄漏问题； 80 | - 更新light_8266示例：支持SSL身份认证、演示OTA接口使用方法； 81 | - 新增devicehub_8266示例：演示网关类设备接口使用方法； 82 | - 更新lib目录下的库文件； 83 | 84 | # CoLink 0.8.1 85 | 86 | source:master/c96c87b552fb3aec69d03f970bf1abd9cd6137e8 87 | 88 | - 修复使用非加密时连不上服务器问题； 89 | 90 | # CoLink 0.8.0 91 | 92 | - 新增SSL功能，需要在原来的网络适配接口去适配实现SSL加密功能； 93 | - ColinkDev结构体新增ssl_enable字段； 94 | - 调整连接服务器的重连策略和心跳机制； 95 | - 新增OTA升级通知接口； 96 | - 新增获取colink版本接口； 97 | - 新增和调整colink接口的错误返回值； 98 | - 新增获取网络状态的适配接口； 99 | 100 | # CoLink 0.7.0 101 | 102 | - 实现colink框架和与云平台交互的基本功能； 103 | - 提供colink系统适配接口； 104 | - 提供colink网络层适配接口； 105 | - 提供获取设备离线上线功能； 106 | -------------------------------------------------------------------------------- /OPL1000/OPL-DMA应用指导.md: -------------------------------------------------------------------------------- 1 | # OPL-DMA 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 本手册介绍了OPL-DMA应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----: | :------: | :-------------------------: | 21 | | 第一章 | 产品简介 | 概述OPL-DMA的特点和功能应用 | 22 | | 第二章 | 功能描述 | 描述模块功能及具体说明 | 23 | | 第三章 | 电气特性 | 介绍模块的电气性能基本参数 | 24 | | 第四章 | PCB设计 | 描述PCB layout注意事项 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | ## 一、 产品简介 33 | 34 | OPL-DMA是深圳酷宅科技有限公司(简称：酷宅科技)开发低功耗智能门磁模块，主要包含触发预警功能、通过家庭网关接入，网络与云端数据交互功能、OTA功能，基于上述功能，用户可以实现APP远程接收门磁报警触发记录、设置模式、配置参数和查询状态等功能。 35 | 36 | 主要应用领域：智能家居 37 | 38 | 39 | 40 |    **产品特性** 41 | 42 | - 支持11Mbps 802.11 b标准 43 | - 支持STA模式 44 | - Wi-Fi @ 2.4 GHz，支持WPA/WPA2安全模式 45 | 46 | - 支持蓝牙5.0BLE标准，最大速率2Mbps 47 | - 最大支持10dBm输出功率 48 | - 支持OTA升级 49 | 50 | 51 | 52 | 53 | 54 | ## 二、功能描述 55 | 56 | #### 2.1 模块功能 57 | 58 | OPL-DMA模块作为门磁感应模块，主要用于检测指定门是否被打开，无论打开关闭都会将当前状态上报到服务器，APP可以实时收到消息通知。以下是功能说明： 59 | 60 | 61 | 62 | #### 2.2 按键功能 63 | 64 | **长按**：长按按键5秒进入蓝牙配网，在配网模式下，短按按键退出配网模式。 65 | 66 | **短按**：短按按键使设备退出休眠状态，并且上报当前状态。 67 | 68 | 69 | 70 | #### 2.3 数据上报 71 | 72 | 2.3.1 开关状态上报：（干簧管接到GPIO5，高电平触发）开门，关门都将触发状态上报。 73 | 74 | 2.3.1 电量信息上报: 触发开门关门时，检测电池电压，低于2.5V上报电量低。 75 | 76 | 2.3.2 在线信息上报：每一小时上报一次设备在线状态。 77 | 78 | #### 2.4 状态指示灯 79 | 80 | 状态指示灯的闪烁特征是2秒为一个周期。高电平亮，低电平灭。状态有： 81 | 82 | - 未连接路由：指示灯亮100毫秒，灭1900毫秒。表示设备没有进行配置，无法连接到路由 83 | 84 | - 无法连接服务器：指示灯亮100毫秒，灭100毫秒，然后在亮100毫秒，灭1700毫秒。表示设备已经连接上无线路由器，但是无法连接到服务器（就是通常理解下的“无法上网”）。 85 | 86 | - 蓝牙网状态：指示灯亮100毫秒，灭400毫秒。表示设备正处于蓝牙配网。 87 | 88 | ***注**：对按键按下时指示灯亮，松开指示灯灭。 89 | 90 |
91 | 92 | 93 | ## 三、电气特性 94 | 95 | #### 3.1 额定参数 96 | 97 | 98 | 99 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 100 | 101 | | 类型 | 参数 | 102 | | ------------ | ----------------------------------------------------------- | 103 | | 型号 | OPL-DMA | 104 | | 主芯片 | OPL1000 | 105 | | 硬件接口 | GPIO,UART | 106 | | 工作电压 | 1.8V~3.6V | 107 | | 工作电流 | 峰值电流：200 mA
一般工作电流：16mA
休眠电流：3uA | 108 | | 工作温度 | -20℃~ 70℃ | 109 | | 存储环境体 | 温度：-40 ℃ ~ 85℃，相对湿度：20%RH~80%RH | 110 | | 尺寸大小 | 25.6mm×17.3mm×2.8mm | 111 | | 无线网络类型 | station/softAP/SoftAP+station | 112 | | 安全机制 | WPA/WPA2 | 113 | | 加密类型 | AES-128/AES-256 | 114 | | 固件升级 | 支持 | 115 | 116 |
117 | 118 | #### 3.2 网络参数 119 | 120 | ##### 3.2.1 wifi 参数： 121 | 122 | ​ 条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 123 | 124 | | 类型 | 参数 | 125 | | :---------------------: | --------------------------------- | 126 | | 无线标准 | IEEE 802.11 b | 127 | | 频率范围 | 2.400 GHz - 2.483.5GHz | 128 | | 发射功率
（±2dBm） | 高电量：8 dBb
低电量：-5 dBm | 129 | | 接收灵敏度 | -70 dBm | 130 | | 天线类型 | PCB板天线 | 131 | 132 | ##### 3.3.2 Bluetooth参数 133 | 134 | ​ 条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 135 | 136 | | 类型 | 参数 | 137 | | :---------------------: | ---------------------- | 138 | | 无线标准 | Bluetooth 5.0 BLE | 139 | | 频率范围 | 2.400 GHz - 2.483.5GHz | 140 | | 发射功率
（±2dBm） | 低电量：-1dBm | 141 | | 接收灵敏度 | -70 dBm | 142 | | 天线类型 | PCB板天线 | 143 | 144 |

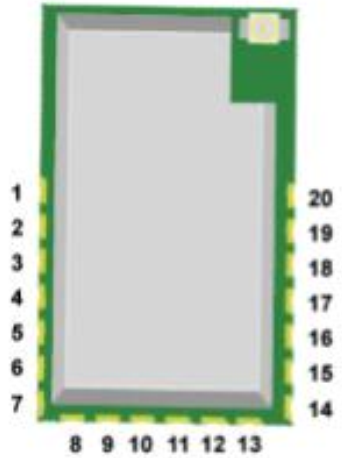

145 | 146 | #### 3.3 脚位排列顺序及封装信息 147 | 148 | 149 | 150 |                                                              模块示意图 151 | 152 | 153 | 154 |                                                         模块正面脚位图以及封装 155 | 156 |
157 | 158 | ####    3.4 管脚定义 159 | 160 |                                                                              管脚定义及功能说明 161 | 162 | | 管脚 | 名称 | 功能 | 163 | | ---- | ------------ | ------------------------------------------------------------ | 164 | | 1 | RFOUT | NC | 165 | | 2 | GND | GND | 166 | | 3 | RST | 外置复位信号：低电平有效，外部需上拉10K电阻到 3.3V，接 100nF电容到地 。 | 167 | | 4 | EN | 模块使能引脚，外部需上拉 10K 电阻到电源，接 100nF电容到地 。 | 168 | | 5 | GPIOO/UTX | NC | 169 | | 6 | GPIO1/URX | NC | 170 | | 7 | GPIO2 | NC | 171 | | 8 | GPIO3 | NC | 172 | | 9 | KEY | 按键输入，低电平有效。 | 173 | | 10 | MAGNETIC_KEY | 干簧管输入，高电平有效。 | 174 | | 11 | VCC | 电源 | 175 | | 12 | GPIO6 | NC | 176 | | 13 | GPIO23 | NC | 177 | | 14 | ADC | 电量采集端口。 | 178 | | 15 | GPIO8 | NC | 179 | | 16 | GPIO9 | NC | 180 | | 17 | GPIO10 | NC | 181 | | 18 | GPI011 | NC | 182 | | 19 | GPIO16 | NC | 183 | | 20 | GPIO17 | NC | 184 | | 21 | GPI018 | NC | 185 | | 22 | GPI019 | NC | 186 | | 23 | GPIO20 | NC | 187 | | 24 | WIFI_LED | 模块指示灯，高电平亮；需要接LED灯串联1K限流电阻到地 | 188 | | 25 | GPIO22 | NC | 189 | | 26 | GND | GND | 190 | 191 | 192 | 193 | ## 四、PCB设计 194 | 195 | **PCB layout 与模块布局** ： 196 | 197 | 1. 在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 198 | 199 | 2. 模块天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。PCB布局示例： 200 | 201 | 202 | 203 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 204 | 205 | 206 | 207 |
208 | 209 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp ) -------------------------------------------------------------------------------- /OPL1000/OPL-DMA应用指导.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/OPL1000/OPL-DMA应用指导.pdf -------------------------------------------------------------------------------- /OPL1000/README.md: -------------------------------------------------------------------------------- 1 | 旺凌门磁资料 2 | -------------------------------------------------------------------------------- /README.md: -------------------------------------------------------------------------------- 1 | # DevDocs 2 | 酷宅科技设备端文档 3 | -------------------------------------------------------------------------------- /WiFi/ESP8266-FW01P76应用指导书.md: -------------------------------------------------------------------------------- 1 | # ESP8266-FW01P76 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 | ​            本手册介绍了ESP8266-FW01P76产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :----------- | :------------------------------ | 23 | | 第一章 | 产品简介 | 概述ESP8266-FW01P76的特点和功能 | 24 | | 第二章 | 芯片管脚说明 | 介绍ESP8266管脚功能和管脚定义 | 25 | | 第三章 | 功能说明 | 介绍ESP8266芯片所提供的功能 | 26 | | 第四章 | 电气特性 | 介绍ESP8266芯片电气参数 | 27 | | 第五章 | WIFI射频指标 | 介绍ESP8266芯片的射频指标 | 28 | | 第六章 | 管脚定义 | 提供ESP8266芯片管脚分布图 | 29 | | 第七章 | 封装信息 | 提供ESP8266芯片封装信息 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         ESP8266-FW01P76 是深圳酷宅科技有限公司（简称：酷宅科技）基 ESP8266 开发的低功耗单相多功能电量 42 | 43 | 计量芯片。计量芯片可采用CSE7759B，其通过提供高频脉冲CF用于电能计量，ESP8266与计量芯片通过串口连 44 | 45 | 接，能直接读取用电设备电流、电压和功率的相关参数，且通过连接Wi-Fi无线网络，进行互联网或局域网通信， 46 | 47 | 实现远程控制，专为移动设备和物联网应用设计。可广泛应用于需要测量电压、电流和功率的智能电网、智能交 48 | 49 | 通、智能家具、手持设备、工业控制等领域。 50 | 51 | ​ 52 | 53 |    **产品特性** 54 | 55 | - 支持无线802.11 b/g/n 标准 56 | - Wi-Fi @2.4 GHz，支持WPA/WPA2安全模式 57 | - 802.11b 模式下+20.5dBm的最大输出功率 58 | - UMA认证标准 59 | - 支持通过APP获取和控制芯片RELAY管脚状态 60 | - 支持本地硬件开关控制 61 | - 支持定时器操作 62 | - 支持 Wi-Fi 远程控制 63 | - 支持兼容配对模式 / 快速配对模式 64 | - 支持OTA升级 65 | 66 | 67 | 68 | 69 | 70 | ## 二、芯片管脚说明 71 | 72 | 73 | 74 | | 管脚 | 名称 | 功能 | 75 | | ---- | ----------- | ------------------------------------------------------------ | 76 | | 1 | VDDA | 模拟电源2.5V~3.6V | 77 | | 2 | LNA | 射频天线接口 | 78 | | 3 | VDD3P3 | 射频电源 2.5V~3.6V | 79 | | 4 | VDD3P3 | 射频电源 2.5V~3.6V | 80 | | 5 | NC | NC | 81 | | 6 | NC | NC | 82 | | 7 | CHIP_EN | 芯片使能端高电平：有效；低电平：关闭。
注：外部上拉 1~10K 电阻，接 100nF 电容到地。 | 83 | | 8 | NC | NC | 84 | | 9 | NC | NC | 85 | | 10 | RELAY | 开关状态驱动：高电平驱动继电器打开。此引脚需要 1~4.7K 的下拉电阻。 | 86 | | 11 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 87 | | 12 | STATUS | GPIO13：Wi-Fi 状态指示灯，低电平有效。 | 88 | | 13 | MTDO | 芯片配置脚，需要下拉（1~4.7K）电阻到GND。 | 89 | | 14 | NC | NC | 90 | | 15 | KEY | 外接按钮，低电平有效。APP配置脚，当低电平>5S进入配置模式。 | 91 | | 16 | NC | NC | 92 | | 17 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 93 | | 18 | SDIO_DATA_2 | 连接到 SD_D2（串联 200Ω） | 94 | | 19 | SDIO_DATA_3 | 连接到 SD_D3（串联 200Ω） | 95 | | 20 | SDIO_CMD | 连接到 SD_CMD（串联 200Ω） | 96 | | 21 | SDIO_CLK | 连接到 SD_CLK（串联 200Ω） | 97 | | 22 | SDIO_DATA_0 | 连接到 SD_D0（串联 200Ω） | 98 | | 23 | SDIO_DATA_1 | 连接到 SD_D1（串联 200Ω） | 99 | | 24 | NC | NC | 100 | | 25 | U0RXD | 外接CSE7759B的TX管脚 | 101 | | 26 | NC | NC | 102 | | 27 | XTAL_OUT | 晶振输出端 | 103 | | 28 | XTAL_IN | 晶振输入端 | 104 | | 29 | VDDD | 模拟电源 2.5V~3.6V | 105 | | 30 | VDDA | 模拟电源 2.5V~3.6V | 106 | | 31 | RES12K | 串联 12 kΩ （1%）电阻到 GND | 107 | | 32 | EXT_RSTB | 外部重置信号（低电平有效） | 108 | | 33 | GND | 电源地引脚 | 109 | 110 |        芯片功能为  ESP8266-FW01P76 特定功能，非 ESP8266 芯片原有功能。 111 | 112 |        芯片底部散热焊盘为 GND 焊盘。 113 | 114 | 115 | 116 | 117 | 118 | 119 | 120 | ## 三、功能说明 121 | 122 | ​ 123 | 124 | #### 3.1、Wi-Fi状态灯闪烁方式说明 125 | 126 |         设备端Wi-Fi状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下七种： 127 | 128 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LED%E7%81%AF%E9%97%AA%E7%83%81%E8%AF%B4%E6%98%8E.bmp) 129 | 130 |                                                 ​ 设备状态与Wi-Fi状态灯闪烁方式关系示意图 131 | 132 | 133 | 134 |      Wi-Fi状态灯的闪烁特征以2秒为一个周期，如图所示，低电平灯亮，高电平灯灭。各状态详解： 135 | 136 | A . Normal : 设备正常工作，与云服务器连接正常。此时可以通过APP操控设备。在其它任何模式下， 137 | 138 | ​     都无法通过 APP操控设备。 139 | 140 | B . NO Wifi：设备无法连接到无线路由器。 141 | 142 | C . No Server：设备已经连接上无线路由器，但是无法连接到服务器（就是通常理解下的“无法上网”）。 143 | 144 | D . Unregistered：表示设备还没有被绑定到任何账户下。一般的，设备需要与易微联账号绑定才可与云服务器 145 | 146 |       通信。在易微联APP“添加设备”可完成绑定操作。 147 | 148 | E . Upgrade：表示设备正在固件升级。 149 | 150 | F . Setting G1：表示设备正处于兼容配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 151 | 152 |      信息，包括路由器ssid、password和服务器ip、端口号等。 153 | 154 | G . Setting G2：表示设备正处于快速配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 155 | 156 |       信息，包括路由器ssid、password和服务器ip、端口号等。两种配置，设备获取相关信息的方式不同，详下  157 | 158 |       节所述。 159 | 160 | 161 | 162 | 163 | 164 | #### 3.2、Wi-Fi模块的基本工作流程 165 | 166 | 167 | 168 | ​ I． 配置 169 | 170 |        设备模块在未加入局域网时就是一个“信息孤岛”，设备端操作配合易微联APP设置，使设备获取加入服务 171 | 172 |  网络的必要信息，包括路由器ssid、password和服务器ip、端口号等。模块内置两种配置方式： 173 | 174 | ​ 1、兼容配对模式：移动终端作为station加入该AP组成局域网实现数据交互。快速配对模式（G状态， 175 | 176 |        详情见3.1 Wi-Fi状态灯闪烁方式说明）下长按配置按键5S，设备进入兼容配对模式。点击易微联APP 177 | 178 | ​      添 加设备（iOS移动终端需在“设置”菜单内手动连接ssid：ITEAD-10000XXXX， password12345678 179 | 180 |        的热Android终端无需此操作），输入家庭路由器的ssid和password，完成设备的上线准备工作。 181 | 182 | ​ 2、快速配对模式：此方式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空快速配对模式：此方 183 | 184 |        式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空空抓包的形式获取移动终端发出的包含ssid 185 | 186 |        和password等信息的加密报文。上节所述A~D任意一个状态内长按配置按键5S，设备进入快速配对模 187 | 188 |         式。点击易微联APP添加设备，输入家庭路由器的ssid和password，完成设备的上线配置工作。 189 | 190 | ​ 191 | 192 | ​ II． 上线 193 | 194 |         设备模块从上电到连接服务器，需经历以下流程： 195 | 196 | ​ 1、加入所配置路由器，连接Internet。 197 | 198 | ​ 2、连接服务器。 199 | 200 | ​ 3、注册设备，绑定至易微联账户。 201 | 202 | ​ 4、获取设备应用参数，保持在线 。 203 | 204 |        以上各个步骤，当连接/获取失败时，均有相应的退避策略和重连接机制，确保设备稳定、实时在线。 205 | 206 | 207 | 208 | ​ III． 升级 209 | 210 |        块设备连接升级服务器，下载更新至最新版本固件，实现设备的在线升级。 211 | 212 | 213 | 214 | 215 | 216 | #### 3.3、定时器功能 217 | 218 |        定时器功能通过APP配置，定时器分为以下四种: 219 | 220 | 1. 单次定时器：在指定时间执行操作。 221 | 222 | 2. 延时定时器：经过所设置的时间执行操作。 223 | 224 | 3. 循环定时器：周循环执行操作。 225 | 226 | 4. 重复定时器：日重复执行操作。 227 | 228 | 229 | 230 | 231 | 232 | #### 3.4、定时功能说明 233 | 234 |         ESP8285-FW01TH 支持定时器操作，为了方便客户使用以及让其使用在更多的场景下，易微联APP提供了四种定时模式： 235 | 236 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 237 | 238 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 239 | 240 | 后使用起来非常方便。 241 | 242 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 243 | 244 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 245 | 246 | 3. 循环定时：对于某些设备，为了可以更方便的在某个场景下使用，易微联推出的循环定时设置，可以让一个设 247 | 248 | 备从某个时刻开始，不断循环做一个事情。比如，让鱼缸的打氧泵从现在开始，每一小时启动一次，每次打氧 249 | 250 | 20分钟后关闭，然后重复自动循环，保证鱼缸的氧气充足而无需人工干预。 251 | 252 | 4. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 253 | 254 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 255 | 256 | 257 | 258 | 259 | 260 | 261 | 262 | ## 四、ESP8285电气特性 263 | 264 | ​ 265 | 266 | #### 1 . 硬件参数 267 | 268 | | 类型 | 参数 | 269 | | -------- | ------------------------------------- | 270 | | 芯片型号 | ESP8266 | 271 | | 工作电压 | 2.5V~3.6V | 272 | | 工作电流 | 平均电流：80mA

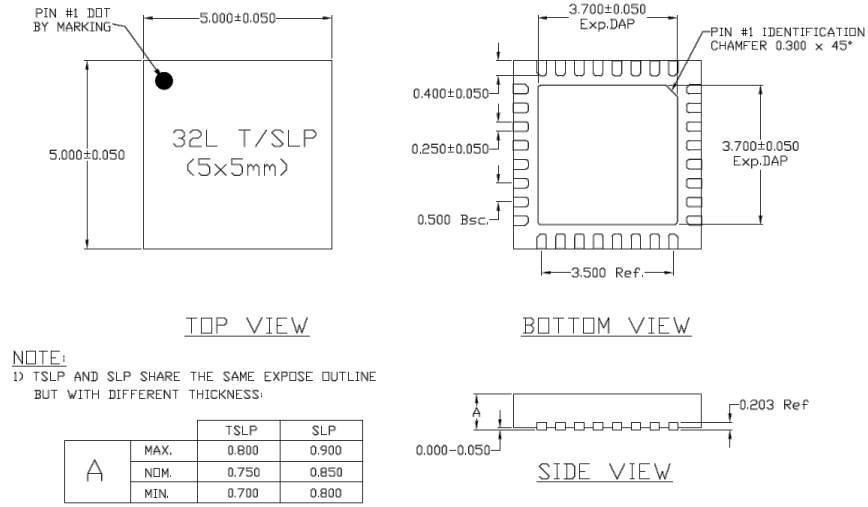

最大工作电流：210mA | 273 | | 工作温度 | -0℃~45℃ | 274 | | 封装大小 | 5mm×5mm | 275 | 276 | #### 2 . WI-FI参数 277 | 278 | | 类型 | 参数 | 279 | | ---------- | ------------------------------------------------------------ | 280 | | 无线标准 | IEEE 802.11b/g/n | 281 | | 频率范围 | 2.412GHz-2.484GHz | 282 | | 发射功率 | 802.11b: +20±2dBm (@11Mbps)
802.11g: +17±2dBm (@54Mbps)
802.11n: +14±2dBm (@HT20,MCS7) | 283 | | 接收灵敏度 | 802.11b: -91 dBm (@11Mbps ,CCK)
802.11g: -75 dBm (@54Mbps, OFDM)
802.11n: -72 dBm (MCS7) | 284 | | 天线类型 | PCB板载天线，外置天线，IPEX接口天线，陶瓷贴片天线 | 285 | 286 | 287 | 288 | 289 | 290 | 291 | 292 | ## 五、WIFI射频指标 293 | 294 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 295 | | :----------------------------- | :----: | :----: | :----: | :--: | 296 | | 输入频率 | 2412 | - | 2484 | MHz | 297 | | 输出阻抗 | - | 39+j6 | - | Ω | 298 | | 输入反射 | - | - | -10 | dB | 299 | | 72.2Mbps 下， PA 的输出功率 | 15.5 | 16.5 | 17.5 | dbm | 300 | | 802.11b 模式下， PA 的输出功率 | 19.5 | 20.5 | 21.5 | dbm | 301 | 302 | #### 1 . 灵敏度 303 | 304 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 305 | | ----------------------------- | ------ | :----: | ------ | :----: | 306 | | CCK 1Mbps | | -98 | | dBm | 307 | | CCK 11Mbps | | -91 | | dBm | 308 | | 6Mbps(1/2BPSK) | | -93 | | dBm | 309 | | 54Mbps(3/4 64-QAM) | | -75 | | dBm | 310 | | HT20，MCS7（65Mbps，72.2Mbps) | | -72 | | dBm | 311 | 312 | #### 2 . 邻频抑制 313 | 314 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 315 | | ------------ | ------ | :----: | ------ | :----: | 316 | | OFDM，6Mbps | | 37 | | dB | 317 | | OFDM，54Mbps | | 21 | | dB | 318 | | HT20，MCS0 | | 37 | | dB | 319 | | HT20，MCS7 | | 20 | | dB | 320 | 321 | 322 | 323 | 324 | 325 | 326 | 327 | ## 六、ESP8266管脚定义 328 | 329 | ​ 330 | 331 | ​             管脚定义如下图所示： 332 | 333 | 334 | 335 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8266%E8%8A%AF%E7%89%87%E5%BC%95%E8%84%9A%E5%8A%9F%E8%83%BD.bmp) 336 | 337 | 338 | 339 | 340 | 341 | 342 | 343 | 344 | 345 | ## 七、ESP8266封装信息 346 | 347 | 348 | 349 | - 封装类型：QFN-32L 350 | 351 | - 芯片尺寸大小：5mm x 5mm 352 | 353 | 354 | 355 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 356 | 357 | ​ 358 | 359 | 360 | 361 | ------ 362 | 363 | 364 | 365 | 366 | 367 | 368 | 369 | 370 | 371 | 372 | 373 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/ESP8285-FW01TH应用指导书.md: -------------------------------------------------------------------------------- 1 | # ESP8285-FW01TH应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |             ​ 本手册介绍了ESP8285-FW01TH产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :----------- | :----------------------------- | 23 | | 第一章 | 产品简介 | 概述ESP8285-FW01TH的特点和功能 | 24 | | 第二章 | 芯片管脚说明 | 介绍ESP8285管脚功能和管脚定义 | 25 | | 第三章 | 功能说明 | 介绍ESP8285芯片所提供的功能 | 26 | | 第四章 | 电气特性 | 介绍ESP8285芯片电气参数 | 27 | | 第五章 | WIFI射频指标 | 介绍ESP8285芯片的射频指标 | 28 | | 第六章 | 管脚定义 | 提供ESP8285芯片管脚分布图 | 29 | | 第七章 | 封装信息 | 提供ESP8285芯片封装信息 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 | ​        ESP8285-FW01TH 是深圳酷宅科技有限公司（简称：酷宅科技）基 ESP8285 开发的通用单通道智能开关芯 42 | 43 | 片。酷宅提供了一套高度集成的 Wi-Fi SoC 解决方案， 44 | 其低功耗、紧凑设计和高度稳定性可以满足用户的需求。 45 | 46 | ESP8285-FW01TH 能够实 47 | 现 Wi-Fi 的搜索连接，网络服务器的通讯，手机 app 的控制等基本功能，实现远程控 48 | 49 | 制，专为移动设备和物联网应用设计。 50 | 51 |         ESP8285-FW01TH 可以作为单个家用电器的开关控制，既可以通过本地的按键控制，也可以通过连APP（易 52 | 53 | 微联）远程控制。 既可以实时显示所处环境温、湿度，也可通过设置温/湿度的触发阈值打开/关闭，实现对用电器 54 | 55 | 的反馈控制。 56 | 57 | ​ 58 | 59 | **产品特性** 60 | 61 | - 内置 32 位 MCU，可兼作应用处理器 62 | - 支持无线802.11 b/g/n 标准 63 | - Wi-Fi @2.4 GHz，支持WPA/WPA2安全模式 64 | - 802.11b 模式下+20.5dBm的最大输出功率 65 | - UMA认证标准 66 | - 智能显示环境温 / 湿度，支持阈值触发开启或关闭用电设备 67 | - 支持本地硬件开关控制 68 | - 支持 Wi-Fi 远程控制 69 | - 支持兼容配对模式 / 快速配对模式 70 | - 支持OTA升级 71 | 72 | 73 | 74 | 75 | 76 | ## 二、芯片管脚说明 77 | 78 | 79 | 80 | | 管脚 | 名称 | 功能 | 81 | | ---- | -------- | ------------------------------------------------------------ | 82 | | 1 | VDDA | 模拟电源2.5V~3.6V | 83 | | 2 | LNA | 射频天线接口 | 84 | | 3 | VDD3P3 | 射频电源 2.5V~3.6V | 85 | | 4 | VDD3P3 | 射频电源 2.5V~3.6V | 86 | | 5 | NC | NC | 87 | | 6 | NC | NC | 88 | | 7 | CHIP_EN | 芯片使能端高电平：有效；低电平：关闭。
注：外部上拉 1~10K 电阻，接 100nF 电容到地。 | 89 | | 8 | NC | NC | 90 | | 9 | DATA | GPIO14 : 温湿度传感器数据采集引脚（支持传感器型号包括：
DHT11、DS18B20、 AM2301） | 91 | | 10 | RELAY | 开关状态驱动：高电平驱动继电器打开。此引脚需要 1~4.7K 的下拉电阻。 | 92 | | 11 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 93 | | 12 | STATUS | GPIO13：Wi-Fi 状态指示灯，低电平有效。 | 94 | | 13 | MTDO | 芯片配置脚，需要下拉（1~4.7K）电阻到GND。 | 95 | | 14 | NC | NC | 96 | | 15 | KEY | 外接按钮，低电平有效。APP配置脚，当低电平>5S进入配置模式。 | 97 | | 16 | NC | NC | 98 | | 17 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 99 | | 18 | NC | NC | 100 | | 19 | NC | NC | 101 | | 20 | NC | NC | 102 | | 21 | NC | NC | 103 | | 22 | NC | NC | 104 | | 23 | NC | NC | 105 | | 24 | NC | NC | 106 | | 25 | NC | NC | 107 | | 26 | NC | NC | 108 | | 27 | XTAL_OUT | 晶振输出端 | 109 | | 28 | XTAL_IN | 晶振输入端 | 110 | | 29 | VDDD | 模拟电源 2.5V~3.6V | 111 | | 30 | VDDA | 模拟电源 2.5V~3.6V | 112 | | 31 | RES12K | 串联 12 kΩ （1%）电阻到 GND | 113 | | 32 | EXT_RSTB | 外部重置信号（低电平有效） | 114 | | 33 | GND | 电源地引脚 | 115 | 116 |       芯片功能为 ESP8285-FW01TH 特定功能，非 ESP8285 芯片原有功能。 117 | 118 |       芯片底部散热焊盘为 GND 焊盘。 119 | 120 | 121 | 122 | 123 | 124 | 125 | 126 | ## 三、功能说明 127 | 128 | ​ 129 | 130 | #### 3.1、Wi-Fi状态灯闪烁方式说明 131 | 132 |         设备端Wi-Fi状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下七种： 133 | 134 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LED%E7%81%AF%E9%97%AA%E7%83%81%E8%AF%B4%E6%98%8E.bmp) 135 | 136 | ​                                                   设备状态与Wi-Fi状态灯闪烁方式关系示意图 137 | 138 | 139 | 140 | ​      Wi-Fi状态灯的闪烁特征以2秒为一个周期，如图所示，低电平灯亮，高电平灯灭。各状态详解： 141 | 142 | A . Normal : 设备正常工作，与云服务器连接正常。此时可以通过APP操控设备。在其它任何模式下， 143 | 144 | ​      都无法通过 APP操控设备。 145 | 146 | B . NO Wifi：设备无法连接到无线路由器。 147 | 148 | C . No Server：设备已经连接上无线路由器，但是无法连接到服务器（就是通常理解下的“无法上网”）。 149 | 150 | D . Unregistered：表示设备还没有被绑定到任何账户下。一般的，设备需要与易微联账号绑定才可与云服务器 151 | 152 |       通信。在易微联APP“添加设备”可完成绑定操作。 153 | 154 | E . Upgrade：表示设备正在固件升级。 155 | 156 | F . Setting G1：表示设备正处于兼容配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 157 | 158 |      信息，包括路由器ssid、password和服务器ip、端口号等。 159 | 160 | G . Setting G2：表示设备正处于快速配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 161 | 162 |       信息，包括路由器ssid、password和服务器ip、端口号等。两种配置，设备获取相关信息的方式不同，详见下 163 | 164 | ​    节所述。 165 | 166 | 167 | 168 | 169 | 170 | #### 3.2、Wi-Fi模块的基本工作流程 171 | 172 | 173 | 174 | ​ I． 配置 175 | 176 |        设备模块在未加入局域网时就是一个“信息孤岛”，设备端操作配合易微联APP设置，使设备获取加入服务 177 | 178 | 网络的必要信息，包括路由器ssid、password和服务器ip、端口号等。模块内置两种配置方式： 179 | 180 | ​ 1、兼容配对模式：移动终端作为station加入该AP组成局域网实现数据交互。快速配对模式（G状态， 181 | 182 | ​       详情见3.1 Wi-Fi状态灯闪烁方式说明）下长按配置按键5S，设备进入兼容配对模式。点击易微联APP 183 | 184 |        添 加设备（iOS移动终端需在“设置”菜单内手动连接ssid：ITEAD-10000XXXX， password12345678 185 | 186 |        的热Android终端无需此操作），输入家庭路由器的ssid和password，完成设备的上线准备工作。 187 | 188 | ​ 2、快速配对模式：此方式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空快速配对模式：此方 189 | 190 |        式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空空抓包的形式获取移动终端发出的包含ssid 191 | 192 |        和password等信息的加密报文。上节所述A~D任意一个状态内长按配置按键5S，设备进入快速配对模 193 | 194 |        式。点击易微联APP添加设备，输入家庭路由器的ssid和password，完成设备的上线配置工作。 195 | 196 | ​ 197 | 198 | ​ II． 上线 199 | 200 | ​       设备模块从上电到连接服务器，需经历以下流程： 201 | 202 | ​ 1、加入所配置路由器，连接Internet。 203 | 204 | ​ 2、连接服务器。 205 | 206 | ​ 3、注册设备，绑定至易微联账户。 207 | 208 | ​ 4、获取设备应用参数，保持在线 。 209 | 210 | ​       以上各个步骤，当连接/获取失败时，均有相应的退避策略和重连接机制，确保设备稳定、实时在线。 211 | 212 | 213 | 214 | ​ III． 升级 215 | 216 |        模块设备连接升级服务器，下载更新至最新版本固件，实现设备的在线升级。 217 | 218 | 219 | 220 | 221 | 222 | #### 3.3、定时器功能 223 | 224 | ​       定时器功能通过APP配置，定时器分为以下四种: 225 | 226 | 1. 单次定时器：在指定时间执行操作。 227 | 228 | 2. 延时定时器：经过所设置的时间执行操作。 229 | 230 | 3. 循环定时器：周循环执行操作。 231 | 232 | 4. 重复定时器：日重复执行操作。 233 | 234 | 235 | 236 | 237 | 238 | #### 3.4、定时功能说明 239 | 240 | ​       ESP8285-FW01TH 支持定时器操作，为了方便客户使用以及让其使用在更多的场景下，易微联APP提供了四种定时模式： 241 | 242 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 243 | 244 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 245 | 246 | 后使用起来非常方便。 247 | 248 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 249 | 250 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 251 | 252 | 3. 循环定时：对于某些设备，为了可以更方便的在某个场景下使用，易微联推出的循环定时设置，可以让一个设 253 | 254 | 备从某个时刻开始，不断循环做一个事情。比如，让鱼缸的打氧泵从现在开始，每一小时启动一次，每次打氧 255 | 256 | 20分钟后关闭，然后重复自动循环，保证鱼缸的氧气充足而无需人工干预。 257 | 258 | 4. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 259 | 260 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 261 | 262 | 263 | 264 | 265 | 266 | 267 | 268 | ## 四、ESP8285电气特性 269 | 270 | ​ 271 | 272 | #### 1 . 硬件参数 273 | 274 | | 类型 | 参数 | 275 | | -------- | ------------------------------------- | 276 | | 芯片型号 | ESP8285 | 277 | | 工作电压 | 2.5V~3.6V | 278 | | 工作电流 | 平均电流：80mA
最大工作电流：210mA | 279 | | 工作温度 | -0℃~45℃ | 280 | | 封装大小 | 5mm×5mm | 281 | 282 | #### 2 . WI-FI参数 283 | 284 | | 类型 | 参数 | 285 | | ---------- | ------------------------------------------------------------ | 286 | | 无线标准 | IEEE 802.11b/g/n | 287 | | 频率范围 | 2.412GHz-2.484GHz | 288 | | 发射功率 | 802.11b: +20±2dBm (@11Mbps)
802.11g: +17±2dBm (@54Mbps)
802.11n: +14±2dBm (@HT20,MCS7) | 289 | | 接收灵敏度 | 802.11b: -91 dBm (@11Mbps ,CCK)
802.11g: -75 dBm (@54Mbps, OFDM)
802.11n: -72 dBm (MCS7) | 290 | | 天线类型 | PCB板载天线，外置天线，IPEX接口天线，陶瓷贴片天线 | 291 | 292 | 293 | 294 | 295 | 296 | 297 | 298 | ## 五、WIFI射频指标 299 | 300 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 301 | | :----------------------------- | :----: | :----: | :----: | :--: | 302 | | 输入频率 | 2412 | - | 2484 | MHz | 303 | | 输出阻抗 | - | 39+j6 | - | Ω | 304 | | 输入反射 | - | - | -10 | dB | 305 | | 72.2Mbps 下， PA 的输出功率 | 15.5 | 16.5 | 17.5 | dbm | 306 | | 802.11b 模式下， PA 的输出功率 | 19.5 | 20.5 | 21.5 | dbm | 307 | 308 | #### 1 . 灵敏度 309 | 310 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 311 | | ----------------------------- | ------ | :----: | ------ | :----: | 312 | | CCK 1Mbps | | -98 | | dBm | 313 | | CCK 11Mbps | | -91 | | dBm | 314 | | 6Mbps(1/2BPSK) | | -93 | | dBm | 315 | | 54Mbps(3/4 64-QAM) | | -75 | | dBm | 316 | | HT20，MCS7（65Mbps，72.2Mbps) | | -72 | | dBm | 317 | 318 | #### 2 . 邻频抑制 319 | 320 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 321 | | ------------ | ------ | :----: | ------ | :----: | 322 | | OFDM，6Mbps | | 37 | | dB | 323 | | OFDM，54Mbps | | 21 | | dB | 324 | | HT20，MCS0 | | 37 | | dB | 325 | | HT20，MCS7 | | 20 | | dB | 326 | 327 | 328 | 329 | 330 | 331 | 332 | 333 | ## 六、ESP8285管脚定义 334 | 335 | ​ 336 | 337 |              管脚定义如下图所示： 338 | 339 | 340 | 341 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%BC%95%E8%84%9A%E5%8A%9F%E8%83%BD.bmp) 342 | 343 | 344 | 345 | 346 | 347 | 348 | 349 | 350 | 351 | ## 七、ESP8285封装信息 352 | 353 | 354 | 355 | - 封装类型：QFN-32L 356 | 357 | - 芯片尺寸大小：5mm x 5mm 358 | 359 | 360 | 361 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 362 | 363 | ​ 364 | 365 | 366 | 367 | ------ 368 | 369 | 370 | 371 | 372 | 373 | 374 | 375 | 376 | 377 | 378 | 379 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/ESP8285-FWLEDLB85应用指导书.md: -------------------------------------------------------------------------------- 1 | # ESP8285-FWLEDLB85应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了ESP8285-FWLEDLB85应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :----------- | :-------------------------------- | 23 | | 第一章 | 产品简介 | 概述ESP8285-FWLEDLA85的特点和功能 | 24 | | 第二章 | 芯片管脚说明 | 介绍ESP8285管脚功能和管脚定义 | 25 | | 第三章 | 功能说明 | 介绍ESP8285芯片所提供的功能 | 26 | | 第四章 | 电气特性 | 介绍ESP8285芯片电气参数 | 27 | | 第五章 | WIFI射频指标 | 介绍ESP8285芯片的射频指标 | 28 | | 第六章 | 管脚定义 | 提供ESP8285芯片管脚分布图 | 29 | | 第七章 | 封装信息 | 提供ESP8285芯片封装信息 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         ESP8285-FWLEDLB85 是深圳酷宅科技有限公司（简称：酷宅科技）基 ESP8285合MY9231（LED调光芯 42 | 43 | 片）开发的通用多通道智能调光系统。同时提供了一套高度集成的Wi-Fi SoC解决方案，其低功耗、紧凑设计和高 44 | 45 | 度稳定性可以满足用户的需求。ESP8285-FWLEDLB85能够实现Wi-Fi的搜索连接，网络服务器的通讯，手机app的 46 | 47 | 控制等基本功能，实现远程控制，专为移动设备和物联网应用设计，主要应用领域：家庭自动化、智能调光场合。 48 | 49 | ​ 50 | 51 |    **产品特性** 52 | 53 | - 内置 32 位 MCU，可兼作应用处理器 54 | - 支持无线802.11 b/g/n 标准 55 | - Wi-Fi @2.4 GHz，支持WPA/WPA2安全模式 56 | - 802.11b 模式下+20.5dBm的最大输出功率 57 | - UMA认证标准 58 | - 支持W（冷）、Y（暖）智能调光，RGB智能调光 59 | - 支持 Wi-Fi 远程控制 60 | - 支持OTA升级 61 | 62 | 63 | 64 | 65 | 66 | ## 二、芯片管脚说明 67 | 68 | 69 | 70 | | 管脚 | 名称 | 功能 | 71 | | ---- | -------- | ------------------------------------------------------------ | 72 | | 1 | VDDA | 模拟电源2.5V~3.6V | 73 | | 2 | LNA | 射频天线接口， 建议保留π型匹配网络对天线进行匹配。 | 74 | | 3 | VDD3P3 | 射频电源 2.5V~3.6V | 75 | | 4 | VDD3P3 | 射频电源 2.5V~3.6V | 76 | | 5 | NC | NC | 77 | | 6 | NC | NC | 78 | | 7 | CHIP_EN | 芯片使能端高电平：有效；低电平：关闭。

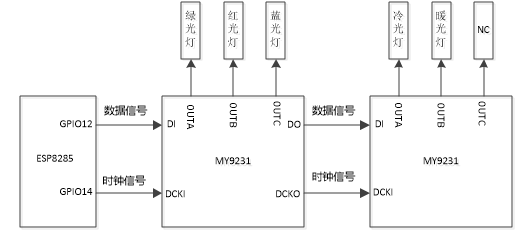

注：外部上拉 1~10K 电阻，接 100nF 电容到地。 | 79 | | 8 | NC | NC | 80 | | 9 | MTMS | GPIO14：MY9231时钟信号输入端 | 81 | | 10 | MTDI | GPIO12：MY9231数据输入端 | 82 | | 11 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 83 | | 12 | STATUS | GPIO13：Wi-Fi 状态指示灯，低电平有效。 | 84 | | 13 | MTDO | 芯片配置脚，需要下拉（1~4.7K）电阻到地 | 85 | | 14 | GPIO2 | UART1_TX | 86 | | 15 | GPIO0 | APP配置引脚，低电平有效，当低电平>5S进入配置模式。 | 87 | | 16 | NC | NC | 88 | | 17 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 89 | | 18 | GPIO9 | NC | 90 | | 19 | GPIO10 | NC | 91 | | 20 | NC | NC | 92 | | 21 | NC | NC | 93 | | 22 | NC | NC | 94 | | 23 | NC | NC | 95 | | 24 | NC | NC | 96 | | 25 | U0RXD | 用于烧写Flash时UART RX | 97 | | 26 | U0TXD | 用于烧写Flash时UART TX | 98 | | 27 | XTAL_OUT | 晶振输出端 | 99 | | 28 | XTAL_IN | 晶振输入端 | 100 | | 29 | VDDD | 模拟电源 2.5V~3.6V | 101 | | 30 | VDDA | 模拟电源 2.5V~3.6V | 102 | | 31 | RES12K | 串联 12 kΩ （1%）电阻到 GND | 103 | | 32 | EXT_RSTB | 外部重置信号（低电平有效） | 104 | | 33 | GND | 电源地引脚 | 105 | 106 |       芯片功能为 ESP8285-FWLEDLB85 特定功能，非 ESP8285 芯片原有功能。 107 | 108 |       芯片底部散热焊盘为 GND 焊盘。 109 | 110 | 111 | 112 | 113 | 114 | 115 | 116 | ## 三、系统构架及功能说明 117 | 118 | ​ 119 | 120 | 121 | 122 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%B3%BB%E7%BB%9F%E6%9E%B6%E6%9E%84.bmp) 123 | 124 | ​                                                  125 | 126 | ​            整个硬件系统主要分为两部分： 127 | 128 | 129 | 130 | #### 3.1、WIFI控制部分 131 | 132 |            WIFI控制部分采用ESP8285这款高集成度的物联网WIFI芯片，内置我司IoT协议，动态、实时地与云端服务 133 | 134 | 器、移动终端APP进行三方数据交互。本系统中，ESP8285作为Station加入无线局域网，设备连续通断电（相邻 135 | 136 | 两次通断电操作间隔小于5秒）3次即可被添加入APP，添加成功后可由APP控制设备显示各种颜色，或进入各种契 137 | 138 | 合生活场景的情景模式，还可对设备灯光进行冷暖调节。 139 | 140 | 141 | 142 | #### 3.2、灯光控制部分 143 | 144 |            灯光控制部分由两块恒流LED调光芯片MY9231级联完成，由ESP8285发出相应的时钟控制信号和各颜色通 145 | 146 | 道控制数据，最终由MY9231输出PWM控制电平来控制相应通道上的LED灯珠亮度，从而实现对整体灯光的颜色、 147 | 148 | 冷暖的控制。 149 | 150 | 151 | 152 | #### 3.3、**设备状态说明** 153 | 154 | 3.3.1、新设备第一次上电 155 | 156 |             新设备第一次上电时所有通道（颜色）的LED灯珠都会被点亮，此时整体灯光显示为白色。 157 | 158 | 3.3.2、设备进入配置模式 159 | 160 |             设备进入配置模式后，各颜色通道的LED灯珠会被依次点亮，各个颜色之间会进行柔和度，灯光变化的顺序 161 | 162 |             依次为：冷光 → 暖光 → 红光 → 绿光 → 蓝光。 163 | 164 | 3.3.3、正常工作模式 165 | 166 |             正常工作模式下，设备灯光的颜色由APP来控制，灯光颜色与APP上指示的颜色相同。当设备第一次被添加 167 | 168 |              成功时，默认进入彩色模式，并默认显示红光。 169 | 170 | 171 | 172 | #### 3.4、**功能说明** 173 | 174 |             ESP8285-FWLEDLB85是一款结合APP控制的多功能灯光方案，具体功能如下： 175 | 176 | 3.4.1、调节灯光冷暖 177 | 178 |             在APP白光控制模式下，拉动进度条可实现对灯光的冷暖控制。 179 | 180 | 3.4.2、调节灯光色彩 181 | 182 |             在APP彩色控制模式下，将色彩指示按钮 滑到想要设定的颜色上，设备即可显示指定颜色。 183 | 184 | 3.4.3、进入情景模式 185 | 186 |             在APP彩色控制模式下，APP底部有“阅读模式”、“睡眠模式”、“聚会模式”等模式选择按钮，点击相应按钮设 187 | 188 |             备即进入相应模式。 189 | 190 | 3.4.4、定时开关 191 | 192 |             在APP端可设置定时开关灯，到达预定时间后设备即可按照定时器上的设定开关灯。 193 | 194 | 3.4.5、断电记忆功能 195 | 196 |             当设备被APP添加成功过，下一次上电时，设备默认开启，灯光颜色保持为上一次断电前APP最后设置功的 197 | 198 |             颜色。 199 | 200 | ​ I． 配置 201 | 202 |             设备模块在未加入局域网时就是一个“信息孤岛”，设备端操作配合易微联APP设置，使设备获取加入服务网 203 | 204 | 络的必要信息，包括路由器ssid、password和服务器ip、端口号等。ESP8285-FWLEDLB85的配置模式为快速配 205 | 206 | 对模式： 此方式配置时WIFI控制芯片ESP8285处于混杂模式（WIFI Promiscuous），通过空中抓包的形式获取移 207 | 208 | 动终端发出的包含ssid和password等信息的加密报文。可对设备进行连续3次通断电让设备进入配置模式（每次通 209 | 210 | 断电间隔不大于5秒），设备进入配置模式后点击易微联APP添加设备，输入手机当前连接的路由器SSID和密码， 211 | 212 | 完成设备上线的准备工作。 213 | 214 | 215 | 216 | ​ ​ 217 | 218 | ​ II． 上线 219 | 220 | ​       设备模块从上电到连接服务器，需经历以下流程： 221 | 222 | ​ 1、加入所配置路由器，连接Internet。 223 | 224 | ​ 2、连接服务器。 225 | 226 | ​ 3、注册设备，绑定至易微联账户。 227 | 228 | ​ 4、获取设备应用参数，保持在线 。 229 | 230 | ​       以上各个步骤，当连接/获取失败时，均有相应的退避策略和重连接机制，确保设备稳定、实时在线。 231 | 232 | 233 | 234 | ​ III． 升级 235 | 236 |        模块设备连接升级服务器，下载更新至最新版本固件，实现设备的在线升级。 237 | 238 | 239 | 240 | #### 3.5、定时器功能 241 | 242 | ​       定时器功能通过APP配置，定时器分为以下四种: 243 | 244 | 1. 单次定时器：在指定时间执行操作。 245 | 246 | 2. 延时定时器：经过所设置的时间执行操作。 247 | 248 | 3. 循环定时器：周循环执行操作。 249 | 250 | 4. 重复定时器：日重复执行操作。 251 | 252 | 253 | 254 | #### 3.6、定时功能说明 255 | 256 |        ESP8285-FWLEDLB85 支持定时器操作，为了方便客户使用以及让其使用在更多的场景下，易微联APP提供了三种定时模式： 257 | 258 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 259 | 260 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 261 | 262 | 后使用起来非常方便。 263 | 264 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 265 | 266 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 267 | 268 | 3. 循环定时：对于某些设备，为了可以更方便的在某个场景下使用，易微联推出的循环定时设置，可以让一个设 269 | 270 | 备从某个时刻开始，不断循环做一个事情。比如，让鱼缸的打氧泵从现在开始，每一小时启动一次，每次打氧 271 | 272 | 20分钟后关闭，然后重复自动循环，保证鱼缸的氧气充足而无需人工干预。 273 | 274 | 4. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 275 | 276 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 277 | 278 | 279 | 280 | 281 | 282 | ## 四、ESP8285电气特性 283 | 284 | ​ 285 | 286 | #### 1 . 硬件参数 287 | 288 | | 类型 | 参数 | 289 | | -------- | ------------------------------------- | 290 | | 芯片型号 | ESP8285 | 291 | | 工作电压 | 2.5V~3.6V | 292 | | 工作电流 | 平均电流：80mA
最大工作电流：210mA | 293 | | 工作温度 | -0℃~45℃ | 294 | | 封装大小 | 5mm×5mm | 295 | 296 | #### 2 . WI-FI参数 297 | 298 | | 类型 | 参数 | 299 | | ---------- | ------------------------------------------------------------ | 300 | | 无线标准 | IEEE 802.11b/g/n | 301 | | 频率范围 | 2.412GHz-2.484GHz | 302 | | 发射功率 | 802.11b: +20±2dBm (@11Mbps)
802.11g: +17±2dBm (@54Mbps)
802.11n: +14±2dBm (@HT20,MCS7) | 303 | | 接收灵敏度 | 802.11b: -91 dBm (@11Mbps ,CCK)
802.11g: -75 dBm (@54Mbps, OFDM)
802.11n: -72 dBm (MCS7) | 304 | | 天线类型 | PCB板载天线，外置天线，IPEX接口天线，陶瓷贴片天线 | 305 | 306 | 307 | 308 | 309 | 310 | 311 | 312 | ## 五、WIFI射频指标 313 | 314 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 315 | | :----------------------------- | :----: | :----: | :----: | :--: | 316 | | 输入频率 | 2412 | - | 2484 | MHz | 317 | | 输出阻抗 | - | 39+j6 | - | Ω | 318 | | 输入反射 | - | - | -10 | dB | 319 | | 72.2Mbps 下， PA 的输出功率 | 15.5 | 16.5 | 17.5 | dbm | 320 | | 802.11b 模式下， PA 的输出功率 | 19.5 | 20.5 | 21.5 | dbm | 321 | 322 | #### 1 . 灵敏度 323 | 324 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 325 | | ----------------------------- | ------ | :----: | ------ | :----: | 326 | | CCK 1Mbps | | -98 | | dBm | 327 | | CCK 11Mbps | | -91 | | dBm | 328 | | 6Mbps(1/2BPSK) | | -93 | | dBm | 329 | | 54Mbps(3/4 64-QAM) | | -75 | | dBm | 330 | | HT20，MCS7（65Mbps，72.2Mbps) | | -72 | | dBm | 331 | 332 | #### 2 . 邻频抑制 333 | 334 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 335 | | ------------ | ------ | :----: | ------ | :----: | 336 | | OFDM，6Mbps | | 37 | | dB | 337 | | OFDM，54Mbps | | 21 | | dB | 338 | | HT20，MCS0 | | 37 | | dB | 339 | | HT20，MCS7 | | 20 | | dB | 340 | 341 | 342 | 343 | 344 | 345 | 346 | 347 | ## 六、ESP8285管脚定义 348 | 349 | ​ 350 | 351 |              管脚定义如下图所示： 352 | 353 | 354 | 355 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%BC%95%E8%84%9A%E5%8A%9F%E8%83%BD.bmp) 356 | 357 | 358 | 359 | 360 | 361 | 362 | 363 | 364 | 365 | ## 七、ESP8285封装信息 366 | 367 | 368 | 369 | - 封装类型：QFN-32L 370 | 371 | - 芯片尺寸大小：5mm x 5mm 372 | 373 | 374 | 375 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 376 | 377 | ​ 378 | 379 | 380 | 381 | ------ 382 | 383 | 384 | 385 | 386 | 387 | 388 | 389 | 390 | 391 | 392 | 393 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/ESP8285-FWSW01应用指导书.md: -------------------------------------------------------------------------------- 1 | # ESP8285-FWSW01应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了ESP8285-FWSW01应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :----------- | :----------------------------- | 23 | | 第一章 | 产品简介 | 概述ESP8285-FWSW01的特点和功能 | 24 | | 第二章 | 芯片管脚说明 | 介绍ESP8285管脚功能和管脚定义 | 25 | | 第三章 | 功能说明 | 介绍ESP8285芯片所提供的功能 | 26 | | 第四章 | 电气特性 | 介绍ESP8285芯片电气参数 | 27 | | 第五章 | WIFI射频指标 | 介绍ESP8285芯片的射频指标 | 28 | | 第六章 | 管脚定义 | 提供ESP8285芯片管脚分布图 | 29 | | 第七章 | 封装信息 | 提供ESP8285芯片封装信息 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         ESP8285-FWSW01 是深圳酷宅科技有限公司（简称：酷宅科技）基 ESP8285 开发的通用单通道智能开关芯 42 | 43 | 片。同时提供了一套高度集成的Wi-Fi SoC解决方案，其低功耗、紧凑设计和高度稳定性可以满足用户的需求。 44 | 45 | ESP8285-FWSW01能够实现Wi-Fi的搜索连接，网络服务器的通讯，手机app的控制等基本功能，实现远程控制， 46 | 47 | 专为移动设备和物联网应用设计。 48 | 49 | ​ 50 | 51 |    **产品特性** 52 | 53 | - 内置 32 位 MCU，可兼作应用处理器 54 | - 支持无线802.11 b/g/n 标准 55 | - Wi-Fi @2.4 GHz，支持WPA/WPA2安全模式 56 | - 802.11b 模式下+20.5dBm的最大输出功率 57 | - UMA认证标准 58 | - 支持通过APP控制和获取芯片RELAY管脚状态 59 | - 支持本地硬件开关控制 60 | - 支持定时器操作 61 | - 支持 Wi-Fi 远程控制 62 | - 支持兼容配对模式 / 快速配对模式 63 | - 支持OTA升级 64 | 65 | 66 | 67 | 68 | 69 | ## 二、芯片管脚说明 70 | 71 | 72 | 73 | | 管脚 | 名称 | 功能 | 74 | | ---- | -------- | ------------------------------------------------------------ | 75 | | 1 | VDDA | 模拟电源2.5V~3.6V | 76 | | 2 | LNA | 射频天线接口， 建议保留π型匹配网络对天线进行匹配。 | 77 | | 3 | VDD3P3 | 射频电源 2.5V~3.6V | 78 | | 4 | VDD3P3 | 射频电源 2.5V~3.6V | 79 | | 5 | NC | NC | 80 | | 6 | NC | NC | 81 | | 7 | CHIP_EN | 芯片使能端高电平：有效；低电平：关闭。
注：外部上拉 1~10K 电阻，接 100nF 电容到地。 | 82 | | 8 | GPIO16 | NC | 83 | | 9 | MTMS | NC | 84 | | 10 | MTDI | 继电器开关驱动引脚，高电平有效，上电默认低电平。 | 85 | | 11 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 86 | | 12 | STATUS | GPIO13：Wi-Fi 状态指示灯，低电平有效。 | 87 | | 13 | MTDO | 芯片配置脚，需要下拉（1~4.7K）电阻到地。 | 88 | | 14 | GPIO2 | NC | 89 | | 15 | GPIO0 | APP配置引脚，低电平有效，当低电平>5S进入配置模式。 | 90 | | 16 | GPIO4 | NC | 91 | | 17 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 92 | | 18 | GPIO9 | NC | 93 | | 19 | GPIO10 | NC | 94 | | 20 | NC | NC | 95 | | 21 | NC | NC | 96 | | 22 | NC | NC | 97 | | 23 | NC | NC | 98 | | 24 | GPIO5 | NC | 99 | | 25 | U0RXD | 系统串口 | 100 | | 26 | U0TXD | 系统串口 | 101 | | 27 | XTAL_OUT | 晶振输出端 | 102 | | 28 | XTAL_IN | 晶振输入端 | 103 | | 29 | VDDD | 模拟电源 2.5V~3.6V | 104 | | 30 | VDDA | 模拟电源 2.5V~3.6V | 105 | | 31 | RES12K | 串联 12 kΩ （1%）电阻到 GND | 106 | | 32 | EXT_RSTB | 外部重置信号（低电平有效） | 107 | | 33 | GND | 电源地引脚 | 108 | 109 |       芯片功能为 ESP8285-FWSW01 特定功能，非 ESP8285 芯片原有功能。 110 | 111 |       芯片底部散热焊盘为 GND 焊盘。 112 | 113 | 114 | 115 | 116 | 117 | 118 | 119 | ## 三、功能说明 120 | 121 | ​ 122 | 123 | #### 3.1、Wi-Fi状态灯闪烁方式说明 124 | 125 |         设备端Wi-Fi状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下七种： 126 | 127 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LED%E7%81%AF%E9%97%AA%E7%83%81%E8%AF%B4%E6%98%8E.bmp) 128 | 129 | ​                                                   设备状态与Wi-Fi状态灯闪烁方式关系示意图 130 | 131 | 132 | 133 | ​      Wi-Fi状态灯的闪烁特征以2秒为一个周期，如图所示，低电平灯亮，高电平灯灭。各状态详解： 134 | 135 | A . Normal : 设备正常工作，与云服务器连接正常。此时可以通过APP操控设备。在其它任何模式下， 136 | 137 | ​      都无法通过 APP操控设备。 138 | 139 | B . NO Wifi：设备无法连接到无线路由器。 140 | 141 | C . No Server：设备已经连接上无线路由器，但是无法连接到服务器（就是通常理解下的“无法上网”）。 142 | 143 | D . Unregistered：表示设备还没有被绑定到任何账户下。一般的，设备需要与易微联账号绑定才可与云服务器 144 | 145 |       通信。在易微联APP“添加设备”可完成绑定操作。 146 | 147 | E . Upgrade：表示设备正在固件升级。 148 | 149 | F . Setting G1：表示设备正处于兼容配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 150 | 151 |      信息，包括路由器ssid、password和服务器ip、端口号等。 152 | 153 | G . Setting G2：表示设备正处于快速配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 154 | 155 |       信息，包括路由器ssid、password和服务器ip、端口号等。两种配置，设备获取相关信息的方式不同，详见下 156 | 157 | ​    节所述。 158 | 159 | 160 | 161 | 162 | 163 | #### 3.2、Wi-Fi模块的基本工作流程 164 | 165 | 166 | 167 | ​ I． 配置 168 | 169 |        设备模块在未加入局域网时就是一个“信息孤岛”，设备端操作配合易微联APP设置，使设备获取加入服务 170 | 171 | 网络的必要信息，包括路由器ssid、password和服务器ip、端口号等。模块内置两种配置方式： 172 | 173 | ​ 1、兼容配对模式：移动终端作为station加入该AP组成局域网实现数据交互。快速配对模式（G状态， 174 | 175 | ​       详情见3.1 Wi-Fi状态灯闪烁方式说明）下长按配置按键5S，设备进入兼容配对模式。点击易微联APP 176 | 177 |        添 加设备（iOS移动终端需在“设置”菜单内手动连接ssid：ITEAD-10000XXXX， password12345678 178 | 179 |        的热Android终端无需此操作），输入家庭路由器的ssid和password，完成设备的上线准备工作。 180 | 181 | ​ 2、快速配对模式：此方式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空快速配对模式：此方 182 | 183 |        式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空空抓包的形式获取移动终端发出的包含ssid 184 | 185 |        和password等信息的加密报文。上节所述A~D任意一个状态内长按配置按键5S，设备进入快速配对模 186 | 187 |        式。点击易微联APP添加设备，输入家庭路由器的ssid和password，完成设备的上线配置工作。 188 | 189 | ​ 190 | 191 | ​ II． 上线 192 | 193 | ​       设备模块从上电到连接服务器，需经历以下流程： 194 | 195 | ​ 1、加入所配置路由器，连接Internet。 196 | 197 | ​ 2、连接服务器。 198 | 199 | ​ 3、注册设备，绑定至易微联账户。 200 | 201 | ​ 4、获取设备应用参数，保持在线 。 202 | 203 | ​       以上各个步骤，当连接/获取失败时，均有相应的退避策略和重连接机制，确保设备稳定、实时在线。 204 | 205 | 206 | 207 | ​ III． 升级 208 | 209 |        模块设备连接升级服务器，下载更新至最新版本固件，实现设备的在线升级。 210 | 211 | 212 | 213 | 214 | 215 | #### 3.3、定时器功能 216 | 217 | ​       定时器功能通过APP配置，定时器分为以下四种: 218 | 219 | 1. 单次定时器：在指定时间执行操作。 220 | 221 | 2. 延时定时器：经过所设置的时间执行操作。 222 | 223 | 3. 循环定时器：周循环执行操作。 224 | 225 | 4. 重复定时器：日重复执行操作。 226 | 227 | 228 | 229 | 230 | 231 | #### 3.4、定时功能说明 232 | 233 |        ESP8285-FWSW01 支持定时器操作，为了方便客户使用以及让其使用在更多的场景下，易微联APP提供了四种定时模式： 234 | 235 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 236 | 237 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 238 | 239 | 后使用起来非常方便。 240 | 241 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 242 | 243 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 244 | 245 | 3. 循环定时：对于某些设备，为了可以更方便的在某个场景下使用，易微联推出的循环定时设置，可以让一个设 246 | 247 | 备从某个时刻开始，不断循环做一个事情。比如，让鱼缸的打氧泵从现在开始，每一小时启动一次，每次打氧 248 | 249 | 20分钟后关闭，然后重复自动循环，保证鱼缸的氧气充足而无需人工干预。 250 | 251 | 4. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 252 | 253 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 254 | 255 | 256 | 257 | 258 | 259 | 260 | 261 | ## 四、ESP8285电气特性 262 | 263 | ​ 264 | 265 | #### 1 . 硬件参数 266 | 267 | | 类型 | 参数 | 268 | | -------- | ------------------------------------- | 269 | | 芯片型号 | ESP8285 | 270 | | 工作电压 | 2.5V~3.6V | 271 | | 工作电流 | 平均电流：80mA
最大工作电流：210mA | 272 | | 工作温度 | -0℃~45℃ | 273 | | 封装大小 | 5mm×5mm | 274 | 275 | #### 2 . WI-FI参数 276 | 277 | | 类型 | 参数 | 278 | | ---------- | ------------------------------------------------------------ | 279 | | 无线标准 | IEEE 802.11b/g/n | 280 | | 频率范围 | 2.412GHz-2.484GHz | 281 | | 发射功率 | 802.11b: +20±2dBm (@11Mbps)
802.11g: +17±2dBm (@54Mbps)
802.11n: +14±2dBm (@HT20,MCS7) | 282 | | 接收灵敏度 | 802.11b: -91 dBm (@11Mbps ,CCK)
802.11g: -75 dBm (@54Mbps, OFDM)
802.11n: -72 dBm (MCS7) | 283 | | 天线类型 | PCB板载天线，外置天线，IPEX接口天线，陶瓷贴片天线 | 284 | 285 | 286 | 287 | 288 | 289 | 290 | 291 | ## 五、WIFI射频指标 292 | 293 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 294 | | :----------------------------- | :----: | :----: | :----: | :--: | 295 | | 输入频率 | 2412 | - | 2484 | MHz | 296 | | 输出阻抗 | - | 39+j6 | - | Ω | 297 | | 输入反射 | - | - | -10 | dB | 298 | | 72.2Mbps 下， PA 的输出功率 | 15.5 | 16.5 | 17.5 | dbm | 299 | | 802.11b 模式下， PA 的输出功率 | 19.5 | 20.5 | 21.5 | dbm | 300 | 301 | #### 1 . 灵敏度 302 | 303 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 304 | | ----------------------------- | ------ | :----: | ------ | :----: | 305 | | CCK 1Mbps | | -98 | | dBm | 306 | | CCK 11Mbps | | -91 | | dBm | 307 | | 6Mbps(1/2BPSK) | | -93 | | dBm | 308 | | 54Mbps(3/4 64-QAM) | | -75 | | dBm | 309 | | HT20，MCS7（65Mbps，72.2Mbps) | | -72 | | dBm | 310 | 311 | #### 2 . 邻频抑制 312 | 313 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 314 | | ------------ | ------ | :----: | ------ | :----: | 315 | | OFDM，6Mbps | | 37 | | dB | 316 | | OFDM，54Mbps | | 21 | | dB | 317 | | HT20，MCS0 | | 37 | | dB | 318 | | HT20，MCS7 | | 20 | | dB | 319 | 320 | 321 | 322 | 323 | 324 | 325 | 326 | ## 六、ESP8285管脚定义 327 | 328 | ​ 329 | 330 |              管脚定义如下图所示： 331 | 332 | 333 | 334 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%BC%95%E8%84%9A%E5%8A%9F%E8%83%BD.bmp) 335 | 336 | 337 | 338 | 339 | 340 | 341 | 342 | 343 | 344 | ## 七、ESP8285封装信息 345 | 346 | 347 | 348 | - 封装类型：QFN-32L 349 | 350 | - 芯片尺寸大小：5mm x 5mm 351 | 352 | 353 | 354 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 355 | 356 | ​ 357 | 358 | 359 | 360 | ------ 361 | 362 | 363 | 364 | 365 | 366 | 367 | 368 | 369 | 370 | 371 | 372 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/ESP8285-FWSW04应用指导书.md: -------------------------------------------------------------------------------- 1 | # ESP8285-FWSW04应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了ESP8285-FWSW04应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :----------- | :----------------------------- | 23 | | 第一章 | 产品简介 | 概述ESP8285-FWSW04的特点和功能 | 24 | | 第二章 | 芯片管脚说明 | 介绍ESP8285管脚功能和管脚定义 | 25 | | 第三章 | 功能说明 | 介绍ESP8285芯片所提供的功能 | 26 | | 第四章 | 电气特性 | 介绍ESP8285芯片电气参数 | 27 | | 第五章 | WIFI射频指标 | 介绍ESP8285芯片的射频指标 | 28 | | 第六章 | 管脚定义 | 提供ESP8285芯片管脚分布图 | 29 | | 第七章 | 封装信息 | 提供ESP8285芯片封装信息 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         ESP8285-FWSW04 是深圳酷宅科技有限公司（简称：酷宅科技）基 ESP8285 开发的通用四通道智能开关芯 42 | 43 | 片。同时提供了一套高度集成的Wi-Fi SoC解决方案，其低功耗、紧凑设计和高度稳定性可以满足用户的需求。 44 | 45 | ESP8285-FWSW04能够实现Wi-Fi的搜索连接，网络服务器的通讯，手机app的控制等基本功能，实现远程控制， 46 | 47 | 专为移动设备和物联网应用设计。 48 | 49 | ​ 50 | 51 | **产品特性** 52 | 53 | - 内置 32 位 MCU，可兼作应用处理器 54 | - 支持无线802.11 b/g/n 标准 55 | - Wi-Fi @2.4 GHz，支持WPA/WPA2安全模式 56 | - 802.11b 模式下+20.5dBm的最大输出功率 57 | - UMA认证标准 58 | - 支持通过APP控制和获取芯片RELAY管脚状态 59 | - 支持本地硬件开关控制 60 | - 支持定时器操作 61 | - 支持 Wi-Fi 远程控制 62 | - 支持兼容配对模式 / 快速配对模式 63 | - 支持OTA升级 64 | 65 | 66 | 67 | 68 | 69 | ## 二、芯片管脚说明 70 | 71 | 72 | 73 | | 管脚 | 名称 | 功能 | 74 | | ---- | -------- | ------------------------------------------------------------ | 75 | | 1 | VDDA | 模拟电源2.5V~3.6V | 76 | | 2 | LNA | 射频天线接口， 建议保留π型匹配网络对天线进行匹配。 | 77 | | 3 | VDD3P3 | 射频电源 2.5V~3.6V | 78 | | 4 | VDD3P3 | 射频电源 2.5V~3.6V | 79 | | 5 | NC | NC | 80 | | 6 | NC | NC | 81 | | 7 | CHIP_EN | 芯片使能端高电平：有效；低电平：关闭。
注：外部上拉 1~10K 电阻，接 100nF 电容到地。 | 82 | | 8 | GPIO16 | 4通道总开总关引脚，低电平有效。APP配置引脚，当低电平>5S进入配置模式。 | 83 | | 9 | MTMS | 通道4开关引脚，低电平有效。APP配置引脚，当低电平>5S进入配置模式。 | 84 | | 10 | MTDI | 通道1继电器开关，高电平有效，上电默认低电平。 | 85 | | 11 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 86 | | 12 | STATUS | GPIO13：Wi-Fi 状态指示灯，低电平有效。 | 87 | | 13 | MTDO | 通道4继电器开关，高电平有效，上电默认低电平。 | 88 | | 14 | GPIO2 | UART1_TX | 89 | | 15 | GPIO0 | 通道1开关引脚，低电平有效。APP配置引脚，当低电平>5S进入配置模式。 | 90 | | 16 | GPIO4 | 通道3继电器开关，高电平有效，上电默认低电平。, | 91 | | 17 | VDDPST | 数字/IO 电源 (1.8V ~ 3.3V) | 92 | | 18 | GPIO9 | 通道2开关引脚，低电平有效。APP配置引脚，当低电平>5S进入配置模式。 | 93 | | 19 | GPIO10 | 通道3开关引脚，低电平有效。APP配置引脚，当低电平>5S进入配置模式。 | 94 | | 20 | NC | NC | 95 | | 21 | NC | NC | 96 | | 22 | NC | NC | 97 | | 23 | NC | NC | 98 | | 24 | GPIO5 | 通道2继电器开关，高电平有效，上电默认低电平。 | 99 | | 25 | U0RXD | 系统串口 | 100 | | 26 | U0TXD | 系统串口 | 101 | | 27 | XTAL_OUT | 晶振输出端 | 102 | | 28 | XTAL_IN | 晶振输入端 | 103 | | 29 | VDDD | 模拟电源 2.5V~3.6V | 104 | | 30 | VDDA | 模拟电源 2.5V~3.6V | 105 | | 31 | RES12K | 串联 12 kΩ （1%）电阻到 GND | 106 | | 32 | EXT_RSTB | 外部重置信号（低电平有效） | 107 | | 33 | GND | 电源地引脚 | 108 | 109 |       芯片功能为 ESP8285-FWSW04 特定功能，非 ESP8285 芯片原有功能。 110 | 111 |       芯片底部散热焊盘为 GND 焊盘。 112 | 113 | 114 | 115 | 116 | 117 | 118 | 119 | ## 三、功能说明 120 | 121 | ​ 122 | 123 | #### 3.1、Wi-Fi状态灯闪烁方式说明 124 | 125 |         设备端Wi-Fi状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下七种： 126 | 127 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LED%E7%81%AF%E9%97%AA%E7%83%81%E8%AF%B4%E6%98%8E.bmp) 128 | 129 | ​                                                   设备状态与Wi-Fi状态灯闪烁方式关系示意图 130 | 131 | 132 | 133 | ​      Wi-Fi状态灯的闪烁特征以2秒为一个周期，如图所示，低电平灯亮，高电平灯灭。各状态详解： 134 | 135 | A . Normal : 设备正常工作，与云服务器连接正常。此时可以通过APP操控设备。在其它任何模式下， 136 | 137 | ​      都无法通过 APP操控设备。 138 | 139 | B . NO Wifi：设备无法连接到无线路由器。 140 | 141 | C . No Server：设备已经连接上无线路由器，但是无法连接到服务器（就是通常理解下的“无法上网”）。 142 | 143 | D . Unregistered：表示设备还没有被绑定到任何账户下。一般的，设备需要与易微联账号绑定才可与云服务器 144 | 145 |       通信。在易微联APP“添加设备”可完成绑定操作。 146 | 147 | E . Upgrade：表示设备正在固件升级。 148 | 149 | F . Setting G1：表示设备正处于兼容配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 150 | 151 |      信息，包括路由器ssid、password和服务器ip、端口号等。 152 | 153 | G . Setting G2：表示设备正处于快速配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 154 | 155 |       信息，包括路由器ssid、password和服务器ip、端口号等。两种配置，设备获取相关信息的方式不同，详见下 156 | 157 | ​    节所述。 158 | 159 | 160 | 161 | 162 | 163 | #### 3.2 、Wi-Fi模块的基本工作流程 164 | 165 | 166 | 167 | ​ I． 配置 168 | 169 |        设备模块在未加入局域网时就是一个“信息孤岛”，设备端操作配合易微联APP设置，使设备获取加入服务 170 | 171 | 网络的必要信息，包括路由器ssid、password和服务器ip、端口号等。模块内置两种配置方式： 172 | 173 | ​ 1、兼容配对模式：移动终端作为station加入该AP组成局域网实现数据交互。快速配对模式（G状态， 174 | 175 | ​       详情见3.1 Wi-Fi状态灯闪烁方式说明）下长按配置按键5S，设备进入兼容配对模式。点击易微联APP 176 | 177 |        添 加设备（iOS移动终端需在“设置”菜单内手动连接ssid：ITEAD-10000XXXX， password12345678 178 | 179 |        的热Android终端无需此操作），输入家庭路由器的ssid和password，完成设备的上线准备工作。 180 | 181 | ​ 2、快速配对模式：此方式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空快速配对模式：此方 182 | 183 |        式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空空抓包的形式获取移动终端发出的包含ssid 184 | 185 |        和password等信息的加密报文。上节所述A~D任意一个状态内长按配置按键5S，设备进入快速配对模 186 | 187 |        式。点击易微联APP添加设备，输入家庭路由器的ssid和password，完成设备的上线配置工作。 188 | 189 | ​ 190 | 191 | ​ II． 上线 192 | 193 | ​       设备模块从上电到连接服务器，需经历以下流程： 194 | 195 | ​ 1、加入所配置路由器，连接Internet。 196 | 197 | ​ 2、连接服务器。 198 | 199 | ​ 3、注册设备，绑定至易微联账户。 200 | 201 | ​ 4、获取设备应用参数，保持在线 。 202 | 203 | ​       以上各个步骤，当连接/获取失败时，均有相应的退避策略和重连接机制，确保设备稳定、实时在线。 204 | 205 | 206 | 207 | ​ III． 升级 208 | 209 |        模块设备连接升级服务器，下载更新至最新版本固件，实现设备的在线升级。 210 | 211 | 212 | 213 | 214 | 215 | #### 3.3、定时器功能 216 | 217 | ​       定时器功能通过APP配置，时器分为以下三种: 218 | 219 | 1. 单次定时器：在指定时间执行操作。 220 | 221 | 2. 延时定时器：经过所设置的时间执行操作。 222 | 223 | 3. 重复定时器：日重复执行操作。 224 | 225 | 226 | 227 | 228 | 229 | #### 3.4、定时功能说明 230 | 231 |        ESP8285-FWSW04 支持定时器操作，为了方便客户使用以及让其使用在更多的场景下，易微联APP提供了三种定时模式： 232 | 233 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 234 | 235 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 236 | 237 | 后使用起来非常方便。 238 | 239 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 240 | 241 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 242 | 243 | 3. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 244 | 245 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 246 | 247 | 248 | 249 | 250 | 251 | 252 | 253 | ## 四、ESP8285电气特性 254 | 255 | ​ 256 | 257 | #### 1 . 硬件参数 258 | 259 | | 类型 | 参数 | 260 | | -------- | ------------------------------------- | 261 | | 芯片型号 | ESP8285 | 262 | | 工作电压 | 2.5V~3.6V | 263 | | 工作电流 | 平均电流：80mA
最大工作电流：210mA | 264 | | 工作温度 | -0℃~45℃ | 265 | | 封装大小 | 5mm×5mm | 266 | 267 | #### 2 . WI-FI参数 268 | 269 | | 类型 | 参数 | 270 | | ---------- | ------------------------------------------------------------ | 271 | | 无线标准 | IEEE 802.11b/g/n | 272 | | 频率范围 | 2.412GHz-2.484GHz | 273 | | 发射功率 | 802.11b: +20±2dBm (@11Mbps)
802.11g: +17±2dBm (@54Mbps)
802.11n: +14±2dBm (@HT20,MCS7) | 274 | | 接收灵敏度 | 802.11b: -91 dBm (@11Mbps ,CCK)
802.11g: -75 dBm (@54Mbps, OFDM)
802.11n: -72 dBm (MCS7) | 275 | | 天线类型 | PCB板载天线，外置天线，IPEX接口天线，陶瓷贴片天线 | 276 | 277 | 278 | 279 | 280 | 281 | 282 | 283 | ## 五、WIFI射频指标 284 | 285 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 286 | | :----------------------------- | :----: | :----: | :----: | :--: | 287 | | 输入频率 | 2412 | - | 2484 | MHz | 288 | | 输出阻抗 | - | 39+j6 | - | Ω | 289 | | 输入反射 | - | - | -10 | dB | 290 | | 72.2Mbps 下， PA 的输出功率 | 15.5 | 16.5 | 17.5 | dbm | 291 | | 802.11b 模式下， PA 的输出功率 | 19.5 | 20.5 | 21.5 | dbm | 292 | 293 | #### 1 . 灵敏度 294 | 295 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 296 | | ----------------------------- | ------ | :----: | ------ | :----: | 297 | | CCK 1Mbps | | -98 | | dBm | 298 | | CCK 11Mbps | | -91 | | dBm | 299 | | 6Mbps(1/2BPSK) | | -93 | | dBm | 300 | | 54Mbps(3/4 64-QAM) | | -75 | | dBm | 301 | | HT20，MCS7（65Mbps，72.2Mbps) | | -72 | | dBm | 302 | 303 | #### 2 . 邻频抑制 304 | 305 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 306 | | ------------ | ------ | :----: | ------ | :----: | 307 | | OFDM，6Mbps | | 37 | | dB | 308 | | OFDM，54Mbps | | 21 | | dB | 309 | | HT20，MCS0 | | 37 | | dB | 310 | | HT20，MCS7 | | 20 | | dB | 311 | 312 | 313 | 314 | 315 | 316 | 317 | 318 | ## 六、ESP8285管脚定义 319 | 320 | ​ 321 | 322 |              管脚定义如下图所示： 323 | 324 | 325 | 326 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%BC%95%E8%84%9A%E5%8A%9F%E8%83%BD.bmp) 327 | 328 | 329 | 330 | 331 | 332 | 333 | 334 | 335 | 336 | ## 七、ESP8285封装信息 337 | 338 | 339 | 340 | - 封装类型：QFN-32L 341 | 342 | - 芯片尺寸大小：5mm x 5mm 343 | 344 | 345 | 346 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ESP8285%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 347 | 348 | ​ 349 | 350 | 351 | 352 | ------ 353 | 354 | 355 | 356 | 357 | 358 | 359 | 360 | 361 | 362 | 363 | 364 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/PSA-B01 应用指导书.md: -------------------------------------------------------------------------------- 1 | # PSA-B01应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## Overview 16 | 17 |         PSA-B01-GL 模块是由酷宅设计开发的一款低成本高集成度的通用智能 WiFi 开关模块，以用于快速 开发基于 18 | 19 | 智能控制的开关插座、加湿器、除湿器等产品。PSA-B01-GL 模块能实现 wifi 的搜索连接， 网络服务器的通讯， 20 | 21 | 与外部 MCU 协作，手机 app 的控制等基本功能，所有型号支持不同地区的服务器及各 种手机端控制。 模块核心 22 | 23 | 处理器为 ESP8266，它在较小尺寸封装中集成了业界领先的 Tensilica L106 超低功耗 32 位 微型 MCU，带有 16 24 | 25 | 位精简模式，主频支持 80 MHz 和 160 MHz，支持 RTOS，集成 Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。 该模块 26 | 27 | 支持标准的 IEEE802.11b/g/n 协议，完整的 TCP/IP 协议栈。 ESP8266 是高性能无线 SOC，以最低成本提供最大 28 | 29 | 实用性，为 WiFi 功能嵌入其他系统提供无限可能。 30 | 31 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%20%E6%A8%A1%E5%9D%97%E8%8A%AF%E7%89%87%E6%A1%86%E6%9E%B6%E5%9B%BE.bmp) 32 | 33 | 34 | 35 | 36 | 37 | ## Functionsm 38 | 39 |          ESP8266 是一个完整且自成体系的WiFi 网络解决方案，能够独立运行， 也可以作为slave 搭载于其他Host 40 | 41 | 运行。 ESP8266 在搭载应用并作为设备中唯一的应用处理器时，能够直接从外接 闪存中启动。内置的高速缓冲存 42 | 43 | 储器有利于提高系统性能，并减少内存需求。 另外一种情况是，无线上网接入承担WiFi 适配器的任务时，可以将 44 | 45 | 其添加到任何基于微控制器的设计 中，连接简单易行，只需通过SPI/SDIO 接口或I2C/UART 口即可。 ESP8266 强 46 | 47 | 大的片上处理和存储能力，使其可通过GPIO 口集成传感器及其他应用的特定设备，实现了 最低前期的开发和运行 48 | 49 | 中最少地占用系统资源。 ESP8266 高度片内集成，包括天线开关balun、电源管理转换器，因此仅需极少的外部 50 | 51 | 电路，且包括前 端模块在内的整个解决方案在设计时将所占PCB空间降到最低。 装有ESP8266 的系统表现出来的 52 | 53 | 领先特征有：节能VoIP 在睡眠/唤醒模式之间的快速切换、配合低功率 操作的自适应无线电偏置、前端信号的处理 54 | 55 | 功能、故障排除和无线电系统共存特性为消除蜂窝/蓝牙 /DDR/LVDS/LCD干扰。: 56 | 57 | 58 | 59 | - WIFI @2.4 GHz，支持WPA/WPA2 安全模式  60 | 61 | - 超小尺寸模组20.32mm*22.86mm  62 | 63 | - 内置10 bit 高精度ADC  64 | 65 | - 内置TCP/IP 协议栈  66 | 67 | - 内置TR 开关、balun、LNA、功率放大器和匹配网络  68 | 69 | - 内置PLL、稳压器和电源管理组件  70 | 71 | - 802.11b 模式下+ 20 dBm 的输出功率 72 | 73 | - 支持天线分集  74 | 75 | - 深度睡眠保持电流为10uA，关断电流小于5uA  76 | 77 | - 内置低功率32 位CPU：可以兼作应用处理器  78 | 79 | - SDIO 2.0、SPI、UART  80 | 81 | - STBC、1x1 MIMO、2x1 MIMO  82 | 83 | - A-MPDU 、A-MSDU 的聚合和0.4 s的保护间隔  84 | 85 | - 2ms之内唤醒、连接并传递数据包  86 | 87 | - 待机状态消耗功率小于1.0mW (DTIM3)  88 | 89 | - 工作温度范围-40 ~ 125℃ 90 | 91 | 92 | 93 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%20%E5%8A%9F%E8%83%BD%E5%9B%BE.bmp) 94 | 95 |                                                                                   96 | 97 | 98 | 99 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%AE%9E%E7%89%A9%E5%9B%BE.bmp) 100 | 101 |                                                                                     102 | 103 | 104 | 105 | 106 | 107 | 108 | 109 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E5%8F%82%E6%95%B0%E8%AF%B4%E6%98%8E.bmp) 110 | 111 |                                                                                 112 | 113 | 114 | 115 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 116 | 117 |                                                                                 118 | 119 | 120 | 121 | 122 | 123 | 124 | 125 | ------ 126 | 127 | 128 | 129 | 130 | 131 | 132 | 133 | 134 | 135 | 136 | 137 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/PSA-BHA 应用指导书.md: -------------------------------------------------------------------------------- 1 | # PSA-BHA 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## Overview 16 | 17 |     18 | 19 |         PSA-BHA-GL 模块是由酷宅设计开发的一款低成本高集成度的通用智能温湿度 WiFi 开关模块， 以用于快 速 20 | 21 | 开发基于智能温湿度控制的开关插座、 加湿器、 除湿器等产品。 PSA-BHA-GL 模块能实现 wifi 的搜索连 接， 网 22 | 23 | 络服务器的通讯， 与外部 MCU 协作， 手机 app 的控制等基本功能， 所有型号支持不同地区的服务器 及各种手 24 | 25 | 机端控制。 模块核心处理器为 ESP8266， 它在较小尺寸封装中集成了业界领先的 Tensilica L106 超低功耗 32 位 26 | 27 | 微型 MCU， 带有 16 位精简模式， 主频支持 80 MHz 和 160 MHz， 支持 RTOS， 集成 Wi-Fi MAC/ 28 | 29 | BB/RF/PA/LNA， 板载天线。 该模块支持标准的 IEEE802.11 b/g/n 协议， 完整的 TCP/IP 协议栈。 ESP8266 是高 30 | 31 | 性能无线 SOC， 以最低成本提供最大实用性， 为 WiFi 功能嵌入其他系统提供无限可能。   32 | 33 | 34 | 35 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%20%E6%A8%A1%E5%9D%97%E8%8A%AF%E7%89%87%E6%A1%86%E6%9E%B6%E5%9B%BE.bmp) 36 | 37 | 38 | 39 | 40 | 41 | ## Functions 42 | 43 |         ESP8266 是一个完整且自成体系的WiFi 网络解决方案， 能够独立运行， 也可以作为slave 搭载于其他Host 44 | 45 | 运行。 ESP8266 在搭载应用并作为设备中唯一的应用处理器时， 能够直接从外接 闪存中启动。 内置的高速缓冲 46 | 47 | 存储器有利于提高系统性能， 并减少内存需求。 另外一种情况是， 无线上网接入承担WiFi 适配器的任务时， 可 48 | 49 | 以将其添加到任何基于微控制器的设计 中， 连接简单易行， 只需通过SPI/SDIO 接口或I2C/UART 口即可。 50 | 51 | ESP8266 强大的片上处理和存储能力， 使其可通过GPIO 口集成传感器及其他应用的特定设备， 实现了 最低前期 52 | 53 | 的开发和运行中最少地占用系统资源。 ESP8266 高度片内集成， 包括天线开关balun、 电源管理转换器， 因此仅 54 | 55 | 需极少的外部电路， 且包括前 端模块在内的整个解决方案在设计时将所占PCB空间降到最低。 装有ESP8266 的系 56 | 57 | 统表现出来的领先特征有： 节能VoIP 在睡眠/唤醒模式之间的快速切换、 配合低功率 操作的自适应无线电偏置、 58 | 59 | 前端信号的处理功能、 故障排除和无线电系统共存特性为消除蜂窝/蓝牙 /DDR/LVDS/LCD干扰。 60 | 61 | 62 | 63 | 64 | 65 | ## Features 66 | 67 | 68 | 69 | - WIFI @2.4 GHz， 支持WPA/WPA2 安全模式 70 | 71 | - 超小尺寸模组20.32mm*22.86mm 72 | 73 | - 内置10 bit 高精度ADC 74 | 75 | - 内置TCP/IP 协议栈 76 | 77 | - 内置TR 开关、 balun、 LNA、 功率放大器和匹配网络 78 | 79 | - 内置PLL、 稳压器和电源管理组件 80 | 81 | - 802.11b 模式下+ 20 dBm 的输出功率 82 | 83 | - 支持天线分集 84 | 85 | - 深度睡眠保持电流为10uA， 关断电流小于5uA 86 | 87 | - 内置低功率32 位CPU： 可以兼作应用处理器 88 | 89 | - SDIO 2.0、 SPI、 UART 90 | 91 | - STBC、 1x1 MIMO、 2x1 MIMO 92 | 93 | - A-MPDU 、 A-MSDU 的聚合和0.4 s的保护间隔 94 | 95 | - 2ms之内唤醒、 连接并传递数据包 96 | 97 | - 待机状态消耗功率小于1.0mW (DTIM3) 98 | 99 | - 工作温度范围-40 ~ 125℃ 100 | 101 | - 支持温湿度在线显示 102 | 103 | - 支持设定温湿度区间自动控制 104 | 105 | - 支持多种温湿度传感器（DHT11、 AM2301、 DS18B20） 106 | 107 | 108 | 109 | 110 | 111 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%20%E5%8A%9F%E8%83%BD%E5%9B%BE.bmp) 112 | 113 |                                                                                   114 | 115 | 116 | 117 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%AE%9E%E7%89%A9%E5%9B%BE.bmp) 118 | 119 |                                                                                     120 | 121 | 122 | 123 | 124 | 125 | | Pin Index | Pin Name | Description | 126 | | --------- | -------- | ------------------------------------------------------------ | 127 | | 1 | Sensor | 传感器数据引脚， 支持DHT11/AM2301/DS18B20三种传感器 | 128 | | 2 | NC | 开关控制引脚。 可连接继电器等器件。 高电平： 开 低电平： 关 | 129 | | 3 | SLED | 状态指示LED：

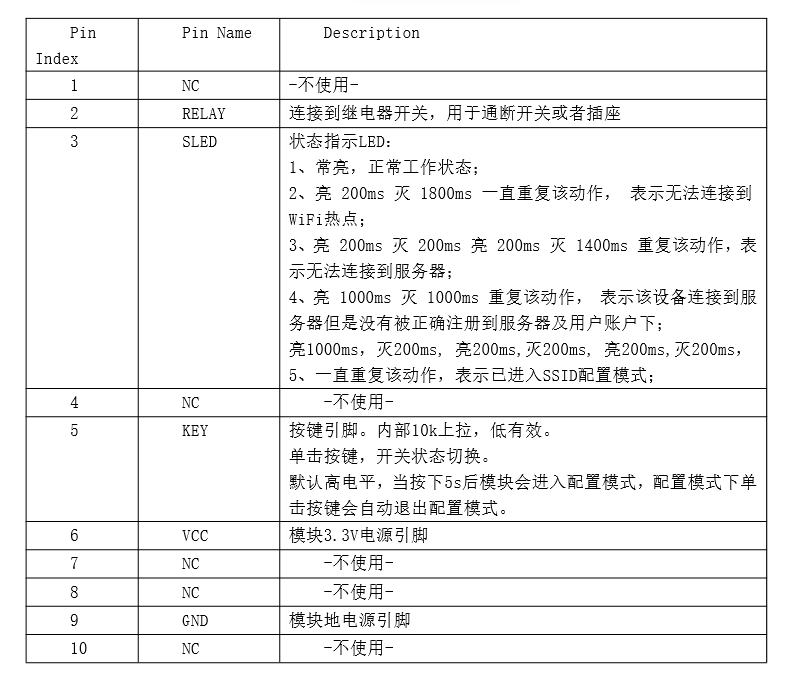

1、 常亮， 正常工作状态；
2、 亮 200ms 灭 1800ms 一直重复该动作， 表示无法连接到 WiFi热点；
3、 亮 200ms 灭 200ms 亮 200ms 灭 1400ms 重复该动作， 表 示无法连接到服器； 4、 亮 1000ms 灭 1000ms 重复该动作， 表示该设备连接到服 务器但是没有被正确注册到服务器及用户账户下； 亮1000ms， 灭200ms, 亮200ms,灭200ms, 亮200ms,灭200ms，
5、 一直重复该动作， 表示已进入SSID配置模式； | 130 | | 4 | NC | -不使用- | 131 | | 5 | KEY | 按键引脚。 内部10k上拉， 低有效。 单击按键， 开关状态切换。 默认高电平， 当按下5s后模块会进入配置模式， 配置模式下单 击按键会自动退出配置模式。 | 132 | | 6 | VCC | 模块3.3V电源引脚 | 133 | | 7 | NC | -不使用- | 134 | | 8 | NC | -不使用- | 135 | | 9 | GND | 模块地电源引脚 | 136 | | 10 | RESET | 复位引脚， 内部10K上拉， 低有效 | 137 | 138 |                                                                             139 | 140 | 141 | 142 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 143 | 144 |                                                                                 145 | 146 | 147 | 148 | 149 | 150 | 151 | 152 | ------ 153 | 154 | 155 | 156 | 157 | 158 | 159 | 160 | 161 | 162 | 163 | 164 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/PSA-BTA 应用指导书.md: -------------------------------------------------------------------------------- 1 | # PSA-BTA 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## Overview 16 | 17 |     18 | 19 |           PSA-xTA 系列是一款高集成度的通用串口转 WiFi 透传模块，可以用于快速开发基于 WiFi 的数据传输产品。 20 | 21 | PSA-xTA 系列 模块能实现 wifi 的搜索连接，网络服务器的通讯，串口转 WiFi 透传等基本功能。   22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | ## Functions 30 | 31 |         32 | 33 | - 支持通过手机 app 快速配置 SSID 及连接密码 34 | - 支持自动连接服务器，注册及更新状态信息 35 | - 支持通过手机 app 与模块进行数据透传 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | ## Features 44 | 45 | 46 | 47 | - 体积小，更容易安装入壳体空间 48 | 49 | - 外接天线及陶瓷天线可选 50 | 51 | - 高集成度，无需代码开发即可实现完整功能 52 | 53 | 54 | 55 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%20%E5%8A%9F%E8%83%BD%E5%9B%BE.bmp) 56 | 57 |                                                                                   58 | 59 | 60 | 61 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%AE%9E%E7%89%A9%E5%9B%BE.bmp) 62 | 63 |                                                                                     64 | 65 | 66 | 67 | 68 | 69 | | Pin Index | Pin Name | Description | 70 | | --------- | -------- | ------------------------------------------------------------ | 71 | | 1 | NC | -不使用- | 72 | | 2 | NC | -不使用- | 73 | | 3 | NET | 网络状态指示引脚，可接 LED，低有效。状态时序见图 1 | 74 | | 4 | NC | -不使用- | 75 | | 5 | E-FW | 模块配置引脚。内部 10k 上拉，低有效。 默认高电平，当拉低超过 100ms 后模块会进入配置模式，配置模式下收到低脉 冲会自动退出配置模式。 做按键输入时，低有效，按键按会进入或者退出配置模式。 | 76 | | 6 | VCC | 模块电源引脚 | 77 | | 7 | RX | 串口输入、波特率 9600，1 位起始位，8 位数据位，1 位停止位，无校验位 | 78 | | 8 | TX | 串口输出、波特率 9600、 1 位起始位，8 位数据位，1 位停止位，无校验位 | 79 | | 9 | GND | 模块电源引脚 | 80 | | 10 | RESET | 复位引脚，内部 10K 上拉，低有效 | 81 | 82 | 83 | 84 | 85 | 86 |   87 | 88 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA-BTA%20%E5%BC%95%E8%84%9A%E7%8A%B6%E6%80%81%E6%97%B6%E5%BA%8F%E5%9B%BE.bmp)                                                                            89 | 90 | 91 | 92 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 93 | 94 |                                                                                 95 | 96 | 97 | 98 | 99 | 100 | 101 | 102 | ------ 103 | 104 | 105 | 106 | 107 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/PSB-B04 应用指导书.md: -------------------------------------------------------------------------------- 1 | # PSB-B04 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | **目录**： 16 | 17 | **一、概述** 18 | 19 | **二、功能** 20 | 21 | **三、模块特点** 22 | 23 | **四、模块规格 ** 24 | 25 | **五、电气参数** 26 | 27 | **六、模块脚位图以及引脚功能** 28 | 29 | 30 | 31 | 32 | 33 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA-B04%E6%8E%A5%E7%BA%BF%E5%9B%BE.bmp) 34 | 35 |                                                                                   36 | 37 | 38 | 39 | 40 | 41 | ## 一、概述 42 | 43 |             44 | 45 |              PSB 系列是一款高集成度的通用多通道智能开关模块， 可以用于快速开发 wifi 插线板和 wifi 开关。 只需 46 | 47 | 要简单的外接电源， 继电器按钮等简单外围功能电路， 就可以无需编程完成一款智能 插线板/开关的设计开发。 48 | 49 | PSB 系列模块能实现 wifi 的搜索 连接， 网络服务器的通讯， 手机 app 的控制等基本功能， 根据具体型号不同支 50 | 51 | 持不同地区的服务器及各种手机端控制。 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | ## 二、功能 60 | 61 | 62 | 63 | - 支持通过手机 app 快速配置 SSID 及连接密码 64 | 65 | - 支持自动连接服务器， 注册及更新状态信息 66 | 67 | - 支持通过手机 app 进行远程状态查看 68 | 69 | - 支持通过手机 app 进行远程设置定时任务(  支持单次定时及重复定时) 70 | 71 | 72 | 73 | 74 | 75 | 76 | 77 | ## 三、模块特点 78 | 79 | 80 | 81 | - 体积小， 更容易安装入壳体空间 82 | 83 | - 外接天线及陶瓷天线可选高集成度 84 | 85 | - 无需代码开发即可实现完整功能 86 | 87 | 88 | 89 | 90 | 91 | 92 | 93 | ## 四、模块规格 94 | 95 | 96 | 97 | | Module Size | 22.86 x 20.32 x 4.0mm | 98 | | -------------------- | --------------------- | 99 | | Power supply | 3.3V | 100 | | Power supply(limits) | 3.6V DC(MAX) | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | ## 五、电气参数 109 | 110 | 111 | 112 | | Characteristics  | Symbol | Min  | Typ | Max  | Unit | 113 | | ------------------------- | ------------- | ---- | ------- | ---- | ---- | 114 | | Power supply voltage  | VDD | 3.0 | 3.3 | 3.6 | V | 115 | | Output High Voltage  | (IOH=- 10 mA) | - | VDD-0.8 | - | V | 116 | | High input voltage  | VIH  | 2.0 | - | VDD | V | 117 | | Low input voltage  | VIL  | 0 | - | 0.8 | V | 118 | | Operation current for VDD | IDD | - | - | 280 | mA | 119 | 120 | ​ 121 | 122 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA-B04%E6%A8%A1%E5%9D%97%E5%AE%9E%E7%89%A9%E5%9B%BE.bmp)   123 | 124 |                                                                                 125 | 126 | 127 | 128 | 129 | 130 | 131 | 132 | ## 六、模块引脚图和引脚功能 133 | 134 | 135 | 136 | | Pin  Index  | Pin  Name  | Description  | 137 | | ----------- | ---------- | ------------------------------------------------------------ | 138 | | 1 | NC | 不使用 | 139 | | 2 | NC | 不使用 | 140 | | 3 | SLED | 状态指示 LED:

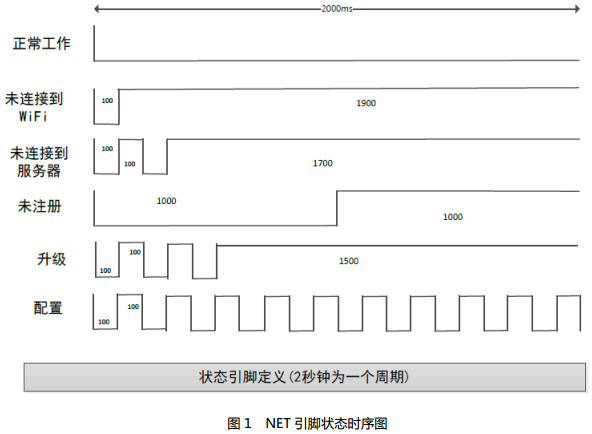

1、 常亮， 正常工作状态。
2、 亮 100ms 灭 1900ms 一直重复该动作， 表示无法 连接到 WiFi 热点。
3、 亮 100ms 灭 100ms 亮 100ms 灭 1700ms 重复该动作表示无法连接到服务器。 4、 亮 1000ms 灭 1000ms  重复该动作， 表示该设 备连接到服务器但是没有被正确注册到服务器及用户 账户下； 5、 100ms 灭 100ms 一直重复该动作的状态时， 表示已 进入 SSID 配置模式；  | 141 | | 4 | NC | 不使用 | 142 | | 5 | NC | 不使用 | 143 | | 6 | KEY3 | 本地开关按钮 3， 用于本地控制 RELAY3， 实现插座或者 开关的通断。  单击， 开关状态切换； | 144 | | 7 | KEY4 | 本地开关按钮 4， 用于本地控制 RELAY4， 实现插座或者 开关的通断。 单击， 开关状态切换；  | 145 | | 8 | NC | 不使用 | 146 | | 9 | RELAY4 | 连接继电器 4， 用于通道 4 插座或开关的通断  | 147 | | 10 | RELAY3 | 连接继电器 3， 用于通道 3 插座或开关的通断  | 148 | | 11 | RELAY2 | 连接继电器 2， 用于通道 2 插座或开关的通断  | 149 | | 12 | RELAY1 | 连接继电器 1， 用于通道 1 插座或开关的通断  | 150 | | 13 | GND | 模块电源引脚  | 151 | | 14 | KEY2 | 本地开关按钮 2， 用于本地控制 RELAY2， 实现插座或者 开关的通断。 单击， 开关状态切换；  | 152 | | 15 | KEY1 | 本地开关按钮 1， 用于本地控制 RELAY1， 实现插座或者 开关的通断。  单击， 开关状态切换； | 153 | | 16 | 3V3 | 模块电源引脚 | 154 | | 17 | NC | 不使用 | 155 | | 18 | NC | 不使用 | 156 | | 19 | GND | 模块电源引脚  | 157 | | 20 | NC | 不使用 | 158 | 159 | 160 | 161 | 162 | 163 | **模块引脚焊盘尺寸** 164 | 165 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/PSA-B04%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 166 | 167 |                                                                                 168 | 169 | 170 | 171 | 172 | 173 | 174 | 175 | 176 | 177 | ------ 178 | 179 | 180 | 181 | 182 | 183 | 184 | 185 | 186 | 187 | 188 | 189 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/PSF-BRB 应用指导书.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/WiFi/PSF-BRB 应用指导书.pdf -------------------------------------------------------------------------------- /WiFi/SM7-C04 应用指导书.md: -------------------------------------------------------------------------------- 1 | # SM7-C04应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了SM7-C04应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :----------- | :------------------------------- | 23 | | 第一章 | 产品简介 | 概述SM7-C04的特点和功能应用 | 24 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 25 | | 第三章 | 管脚定义 | 提供管脚布局、定义及管脚功能说明 | 26 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 27 | | 第五章 | WIFI射频指标 | 介绍模块的射频指标 | 28 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 29 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         SM7-C04是深圳酷宅科技有限公司（简称：酷宅科技）一款基于CKW04的超低功耗的Wi-Fi四通道开关模块， 42 | 43 | 拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到 44 | 45 | Wi-Fi无线网络上，进行互联网或局域网通信，实现联网功能。该模块可以作为4个家用电器的开关控制。既可以通 46 | 47 | 过本地的按键控制，也可以通过连接APP（易微联）远程控制。 48 | 49 |         SM7-C04可广泛应用于智能电网、智能交通、智能家具、手持设备、工业控制等领域。 50 | 51 | ​ 52 | 53 |    **产品特性** 54 | 55 | - 内置 32 位 MCU，可兼作应用处理器 56 | - 支持无线802.11 b/g/n 标准 57 | - Wi-Fi @2.4 GHz，支持WPA/WPA2安全模式 58 | - 802.11b 模式下+20.5dBm的最大输出功率 59 | - 支持本地硬件开关控制 60 | - 支持定时器操作 61 | - 支持 Wi-Fi 远程控制 62 | - 支持兼容配对模式 / 快速配对模式 63 | - 支持OTA升级 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | ## 二、电气特性 72 | 73 | 74 | 75 | #### 2.1、额定参数 76 | 77 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 78 | 79 | | 型号 | 类型 | 80 | | :----------: | :------------------------------------------------------- | 81 | | 型号 | SM7-C04 | 82 | | 主芯片 | CKW04 | 83 | | 硬件接口 | GPIO | 84 | | 工作电压 | 2.1V~3. 46V | 85 | | GPIO驱动能力 | Max：12mA | 86 | | 工作电流 | 平均电流：≈80mA，
最大工作电流：345mA
待机: <200uA | 87 | | 工作温度 | 0℃~45℃ | 88 | | 存储环境 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 89 | | 无线网络类型 | STA/AP/STA+AP | 90 | | 安全机制 | WEP/WPA-PSK/WPA2-PSK | 91 | | 加密类型 | WEP64/WEP128/TKIP/AES | 92 | | 固件升级 | OTA 远程升级 | 93 | 94 | 95 | 96 | #### 2.2、Wi-Fi 参数 97 | 98 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 99 | 100 | | 类型 | 参数 | 101 | | :--------: | ------------------------------------------------------------ | 102 | | 无线标准 | IEEE 802.11b/g/n | 103 | | 频率范围 | 2.412GHz-2.484GHz | 104 | | 发射功率 | 802.11b: 19±2dBm (@11Mbps)
802.11g: 16±2dBm (@54Mbps)
802.11n: 15±2dBm (@HT20,MCS7) | 105 | | 接收灵敏度 | 802.11b: -88 dBm (@11Mbps ,CCK)
802.11g: -73.5 dBm (@54Mbps, OFDM)
802.11n: -72.5 dBm (MCS7) | 106 | | 天线类型 | PCB板天线 | 107 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | ## 三、管脚定义 115 | 116 | 117 | 118 | #### 3.1、脚位排列顺序 119 | 120 |                                SM7-C04模块提供单通道开关控制接口，Wi-Fi指示灯接口，UART串口。 121 | 122 | 123 | 124 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SM7%E6%AD%A3%E9%9D%A2%E8%84%9A%E4%BD%8D%E5%9B%BE.bmp) 125 | 126 |                                                                                   模块引脚正面图 127 | 128 | 129 | 130 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SM7%E6%A8%A1%E5%9D%97%E5%8F%8D%E9%9D%A2%E8%84%9A%E4%BD%8D%E5%9B%BE.bmp) 131 | 132 |                                                                                   模块引脚反面图 133 | 134 | 135 | 136 | ####    3.2、管脚定义 137 | 138 |                                                                              管脚定义及功能说明 139 | 140 | | 管脚 | 名称 | 功能 | 141 | | ---- | ------ | ------------------------------------------------------------ | 142 | | 1 | 3V3 | 电源 | 143 | | 2 | GPIO7 | 用于烧写Flash时UART_TX | 144 | | 3 | GPIO6 | 用于烧写Flash时UART_RX | 145 | | 4 | GPIO2 | 通道4继电器开关，高电平有效，上电默认低电平。 | 146 | | 5 | GPIO3 | GPIO3：通道3继电器开关，高电平有效，上电默认低电平。 | 147 | | 6 | GPIO4 | 通道2继电器开关，高电平有效，上电默认低电平。 | 148 | | 7 | GPIO0 | 通道1继电器开关，高电平有效，上电默认低电平。 | 149 | | 8 | GPIO21 | Debug功能 | 150 | | 9 | GPIO20 | ADC端口（芯片内部ADC端口） | 151 | | 10 | GPIO13 | 通道1开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 152 | | 11 | GPIO11 | 通道2开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 153 | | 12 | GPIO12 | 通道3开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 154 | | 13 | GPIO1 | 通道4开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 155 | | 14 | GPIO10 | Wi-Fi状态指示灯，接LED灯串联限流电阻到3V3。 | 156 | | 15 | GPIO8 | 4通道总开总关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 157 | | 16 | GND | GND | 158 | 159 | 160 | 161 | 162 | 163 | 164 | 165 | ## 四、功能描述 166 | 167 | #### 168 | 169 | #### 4.1、模块功能 170 | 171 |             SM7-C04模块可作为一个四通道的开关设备，既可以在本地控制开关，也可以通过APP远程控制开关。以 172 | 173 |       下是功能说明： 174 | 175 | 1. 配置方式：快速配对模式/兼容配对模式 。长按按键（IO13、IO11、IO12、IO1下拉，默认高电平）5s以上进 176 | 177 | 入快速配对模式，在此状态下，再长按按键5s以上进入AP，两种状态都可以配置APP。配置方式具体说明见 178 | 179 | 4.3。 180 | 181 | 2. 开关： 182 | 183 | a、正常状态下，单击按键（IO13、IO11、IO12、IO1下拉超过100ms），控制继电器通断（IO0、IO4、 184 | 185 |       IO3、IO2输出高/低电平）。 186 | 187 | b、配置状态下，单击按键可退出配置状态。 188 | 189 | 3. 定时：包括单次定时、延时定时、循环定时器及重复定时，具体说明见4.5。 190 | 191 | 4. 上电状态配置：可通过APP端配置上电开关状态开或是关，默认上电关。 192 | 193 | 194 | 195 | 196 | 197 | #### 4.2、Wi-Fi状态灯闪烁方式说明 198 | 199 |                          设备端Wi-Fi状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下七种： 200 | 201 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LED%E7%81%AF%E9%97%AA%E7%83%81%E8%AF%B4%E6%98%8E.bmp) 202 | 203 | ​                                                         设备状态与Wi-Fi状态灯闪烁方式关系示意图 204 | 205 | 206 | 207 | ​      Wi-Fi状态灯的闪烁特征以2秒为一个周期，如图所示，低电平灯亮，高电平灯灭。各状态详解： 208 | 209 | A . Normal : 设备正常工作，与云服务器连接正常。此时可以通过APP操控设备。在其它任何模式下， 210 | 211 | ​      都无法通过 APP操控设备。 212 | 213 | B . NO Wifi：设备无法连接到无线路由器。 214 | 215 | C . No Server：设备已经连接上无线路由器，但是无法连接到服务器（就是通常理解下的“无法上网”）。 216 | 217 | D . Unregistered：表示设备还没有被绑定到任何账户下。一般的，设备需要与易微联账号绑定才可与云服务器 218 | 219 |       通信。在易微联APP“添加设备”可完成绑定操作。 220 | 221 | E . Upgrade：表示设备正在固件升级。 222 | 223 | F . Setting G1：表示设备正处于兼容配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 224 | 225 |      信息，包括路由器ssid、password和服务器ip、端口号等。 226 | 227 | G . Setting G2：表示设备正处于快速配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 228 | 229 |       信息，包括路由器ssid、password和服务器ip、端口号等。两种配置，设备获取相关信息的方式不同，详见下 230 | 231 |       节所述。 232 | 233 | 234 | 235 | 236 | 237 | #### 4.3、Wi-Fi模块的基本工作流程 238 | 239 | 240 | 241 | ​ I． 配置 242 | 243 |        设备模块在未加入局域网时就是一个“信息孤岛”，设备端操作配合易微联APP设置，使设备获取加入服务 244 | 245 | 网络的必要信息，包括路由器ssid、password和服务器ip、端口号等。模块内置两种配置方式： 246 | 247 | ​ 1、兼容配对模式：移动终端作为station加入该AP组成局域网实现数据交互。快速配对模式（G状态， 248 | 249 | ​       详情见4.2Wi-Fi状态灯闪烁方式说明）下长按配置按键5S，设备进入兼容配对模式。点击易微联APP 250 | 251 |        添 加设备（iOS移动终端需在“设置”菜单内手动连接ssid：ITEAD-10000XXXX， password12345678 252 | 253 |        的热Android终端无需此操作），输入家庭路由器的ssid和password，完成设备的上线准备工作。 254 | 255 | ​ 2、快速配对模式：此方式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空快速配对模式：此方 256 | 257 |        式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空空抓包的形式获取移动终端发出的包含ssid 258 | 259 |        和password等信息的加密报文。上节所述A~D任意一个状态内长按配置按键5S，设备进入快速配对模 260 | 261 |        式。点击易微联APP添加设备，输入家庭路由器的ssid和password，完成设备的上线配置工作。 262 | 263 | ​ 264 | 265 | ​ II． 上线 266 | 267 | ​       设备模块从上电到连接服务器，需经历以下流程： 268 | 269 | ​ 1、加入所配置路由器，连接Internet。 270 | 271 | ​ 2、连接服务器。 272 | 273 | ​ 3、注册设备，绑定至易微联账户。 274 | 275 | ​ 4、获取设备应用参数，保持在线 。 276 | 277 | ​       以上各个步骤，当连接/获取失败时，均有相应的退避策略和重连接机制，确保设备稳定、实时在线。 278 | 279 | 280 | 281 | ​ III． 升级 282 | 283 |          模块设备连接升级服务器，下载更新至最新版本固件，实现设备的在线升级。 284 | 285 | 286 | 287 | 288 | 289 | #### 4.4、定时器功能 290 | 291 | ​            定时器功能通过APP配置，定时器分为以下四种: 292 | 293 | 1. 单次定时器：在指定时间执行操作。 294 | 295 | 2. 延时定时器：经过所设置的时间执行操作。 296 | 297 | 3. 循环定时器：周循环执行操作。 298 | 299 | 4. 重复定时器：日重复执行操作。 300 | 301 | 302 | 303 | 304 | 305 | #### 4.5、定时功能说明 306 | 307 |            SM7-C04支持定时器操作，为了方便客户使用以及让其使用在更多的场景下，易微联APP提供了四种定时 308 | 309 |        模式： 310 | 311 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 312 | 313 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 314 | 315 | 后使用起来非常方便。 316 | 317 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 318 | 319 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 320 | 321 | 3. 循环定时：对于某些设备，为了可以更方便的在某个场景下使用，易微联推出的循环定时设置，可以让一个设 322 | 323 | 备从某个时刻开始，不断循环做一个事情。比如，让鱼缸的打氧泵从现在开始，每一小时启动一次，每次打氧 324 | 325 | 20分钟后关闭，然后重复自动循环，保证鱼缸的氧气充足而无需人工干预。 326 | 327 | 4. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 328 | 329 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 330 | 331 | 332 | 333 | 334 | 335 | 336 | 337 | ## 五、WIFI射频指标 338 | 339 | 340 | 341 | #### 1 . 灵敏度 342 | 343 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 344 | | ----------------------------- | ------ | :----: | ------ | :----: | 345 | | CCK 1Mbps | | -95.5 | | dBm | 346 | | CCK 11Mbps | | -88 | | dBm | 347 | | 6Mbps(1/2BPSK) | | -91.5 | | dBm | 348 | | 54Mbps(3/4 64-QAM) | | -73.5 | | dBm | 349 | | HT20，MCS7（65Mbps，72.2Mbps) | | -72.5 | | dBm | 350 | 351 | #### 2 . 邻频抑制 352 | 353 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 354 | | ------------ | ------ | :----: | ------ | :----: | 355 | | OFDM，6Mbps | | 39 | | dB | 356 | | OFDM，54Mbps | | 23 | | dB | 357 | | HT20，MCS0 | | 38 | | dB | 358 | | HT20，MCS7 | | 21 | | dB | 359 | 360 | 361 | 362 | 363 | 364 | 365 | 366 | ## 六、PCB设计 367 | 368 | 369 | 370 |              **PCB layout 与模块布局** ： 371 | 372 |              1、在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马  373 | 374 |                     达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 375 | 376 |              2、模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 377 | 378 | 379 | 380 | 381 | 382 | 383 | 384 | ## 七、封装信息 385 | 386 | ​ 387 | 388 |              封装尺寸图： 389 | 390 | 391 | 392 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SM7%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 393 | 394 | 395 | 396 | ​ 397 | 398 | 399 | 400 | 401 | 402 | ------ 403 | 404 | 405 | 406 | 407 | 408 | 409 | 410 | 411 | 412 | 413 | 414 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /WiFi/SMA-BRB 应用指导书.pdf: -------------------------------------------------------------------------------- https://raw.githubusercontent.com/CoolKit-Technologies/DevDocs/246df8d97fcf99962aae43136fb510b4531810fc/WiFi/SMA-BRB 应用指导书.pdf -------------------------------------------------------------------------------- /WiFi/SMA-C04 应用指导书.md: -------------------------------------------------------------------------------- 1 | # SMA-C04应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了SMA-C04应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :----------- | :------------------------------- | 23 | | 第一章 | 产品简介 | 概述SMA-C04的特点和功能应用 | 24 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 25 | | 第三章 | 管脚定义 | 提供管脚布局、定义及管脚功能说明 | 26 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 27 | | 第五章 | WIFI射频指标 | 介绍模块的射频指标 | 28 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 29 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         SMA-C04是深圳酷宅科技有限公司（简称：酷宅科技）一款基于 ESP8285 的超低功耗的Wi-Fi四通道开关模 42 | 43 | 块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接 44 | 45 | 到Wi-Fi无线网络上，进行互联网或局域网通信，实现联网功能，该模块可以作为四个家用电器的开关控制。既可 46 | 47 | 以通过本地的按键控制，也可以通过连接 APP（易微联）远程控制。 48 | 49 |         SMA-C04可广泛应用于智能电网、智能交通、智能家具、手持设备、工业控制等领域。 50 | 51 | ​ 52 | 53 |    **产品特性** 54 | 55 | - 内置 32 位 MCU，可兼作应用处理器 56 | - 支持无线802.11 b/g/n 标准 57 | - Wi-Fi @2.4 GHz，支持WPA/WPA2安全模式 58 | - 802.11b 模式下+20.5dBm的最大输出功率 59 | - 支持本地硬件开关控制 60 | - 支持定时器操作 61 | - 支持 Wi-Fi 远程控制 62 | - 支持兼容配对模式 / 快速配对模式 63 | - 支持OTA升级 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 | ## 二、电气特性 72 | 73 | 74 | 75 | #### 2.1、额定参数 76 | 77 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 78 | 79 | | 型号 | 类型 | 80 | | :----------: | :------------------------------------------------------- | 81 | | 型号 | SMA-C04 | 82 | | 主芯片 | ESP8285 | 83 | | 硬件接口 | UART，GPIO | 84 | | 工作电压 | 2.7V~3.6V | 85 | | GPIO驱动能力 | Max：12mA | 86 | | 工作电流 | 平均电流：≈80mA，
最大工作电流：210mA
待机: <200uA | 87 | | 工作温度 | 0℃~45℃ | 88 | | 存储环境 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 89 | | 无线网络类型 | STA/AP/STA+AP | 90 | | 安全机制 | WEP/WPA-PSK/WPA2-PSK | 91 | | 加密类型 | WEP64/WEP128/TKIP/AES | 92 | | 固件升级 | OTA 远程升级 | 93 | 94 | 95 | 96 | #### 2.2、Wi-Fi 参数 97 | 98 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 99 | 100 | | 类型 | 参数 | 101 | | :--------: | ------------------------------------------------------------ | 102 | | 无线标准 | IEEE 802.11b/g/n | 103 | | 频率范围 | 2.412GHz-2.484GHz | 104 | | 发射功率 | 802.11b: 20±2dBm (@11Mbps)
802.11g: 17±2dBm (@54Mbps)
802.11n: 14±2dBm (@HT20,MCS7) | 105 | | 接收灵敏度 | 802.11b: -91 dBm (@11Mbps ,CCK)
802.11g: -75 dBm (@54Mbps, OFDM)
802.11n: -72 dBm (MCS7) | 106 | | 天线类型 | PCB板天线 | 107 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | ## 三、管脚定义 115 | 116 | 117 | 118 | #### 3.1、脚位排列顺序 119 | 120 |                                SMA-C04模块提供单通道开关控制接口，Wi-Fi指示灯接口，UART串口。 121 | 122 | 123 | 124 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SMA%E6%A8%A1%E5%9D%97%E9%A1%B6%E5%B1%82%E8%84%9A%E4%BD%8D%E5%9B%BE.bmp) 125 | 126 |                                                                                   模块引脚正面图 127 | 128 | 129 | 130 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SMA%E6%A8%A1%E5%9D%97%E4%BD%8E%E5%B1%82%E8%84%9A%E4%BD%8D%E5%9B%BE.bmp) 131 | 132 |                                                                                   模块引脚反面图 133 | 134 | 135 | 136 | ####    3.2、管脚定义 137 | 138 |                                                                              管脚定义及功能说明 139 | 140 | | 管脚 | 名称 | 功能 | 141 | | ---- | ------ | ------------------------------------------------------------ | 142 | | 1 | 3V3 | 电源 | 143 | | 2 | TX | 用于烧写Flash时UART_TX | 144 | | 3 | RX | 用于烧写Flash时UART_RX | 145 | | 4 | GPIO15 | 通道4继电器开关，高电平有效，上电默认低电平。 | 146 | | 5 | GPIO4 | 通道3继电器开关，高电平有效，上电默认低电平。 | 147 | | 6 | GPIO5 | 通道2继电器开关，高电平有效，上电默认低电平。 | 148 | | 7 | GPIO12 | 通道1继电器开关，高电平有效，上电默认低电平。
注：作为开关按键，上电瞬间会有一段时间高电平，需要下拉（1~4.7K）电阻到地。 | 149 | | 8 | GPIO2 | 可用作烧写闪存时UART1_TX | 150 | | 9 | TOUT | ADC端口、NC | 151 | | 10 | GPIO0 | 通道1开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 152 | | 11 | GPIO9 | 通道2开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 153 | | 12 | GPIO10 | 通道3开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 154 | | 13 | GPIO14 | 通道4开关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 155 | | 14 | GPIO13 | Wi-Fi状态指示灯，接LED灯串联限流电阻到3V3。 | 156 | | 15 | GPIO16 | 4通道总开总关引脚，低电平有效。APP配置引脚，低电平>5S进入配置模式。 | 157 | | 16 | GND | GND | 158 | 159 | 160 | 161 | 162 | 163 | 164 | 165 | ## 四、功能描述 166 | 167 | 168 | 169 | 170 | 171 | #### 4.1、模块功能 172 | 173 |             SMA-C04模块可作为一个四通道的开关设备，既可以在本地控制开关，也可以通过APP远程控制开关。以  174 | 175 |       下是功能说明： 176 | 177 | 1. 配置方式：快速配对模式/兼容配对模式 。长按按键（IO0下拉，默认高电平）5s以上进入快速配对模式，在 178 | 179 | 此状态下，再长按按键5s以上进入快速配对模式，两种状态都可以配置APP。配置方式具体说明见4.3。 180 | 181 | 2. 开关： 182 | 183 | a、正常状态下，单击按键（IO0、IO9、IO10、IO14下拉超过100ms），控制继电器通断（IO12、IO9、 184 | 185 |       IO10、IO14输出高/低电平）。 186 | 187 | b、配置状态下，单击按键可退出配置状态。 188 | 189 | 3. 定时：包括单次定时、延时定时、重复定时，具体说明见4.5。 190 | 191 | 4. 上电状态配置：可通过APP端配置上电开关状态开或是关，默认上电关。 192 | 193 | 194 | 195 | 196 | 197 | #### 4.2、Wi-Fi状态灯闪烁方式说明 198 | 199 |                          设备端Wi-Fi状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下七种： 200 | 201 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LED%E7%81%AF%E9%97%AA%E7%83%81%E8%AF%B4%E6%98%8E.bmp) 202 | 203 | ​                                                         设备状态与Wi-Fi状态灯闪烁方式关系示意图 204 | 205 | 206 | 207 | ​      Wi-Fi状态灯的闪烁特征以2秒为一个周期，如图所示，低电平灯亮，高电平灯灭。各状态详解： 208 | 209 | A . Normal : 设备正常工作，与云服务器连接正常。此时可以通过APP操控设备。在其它任何模式下， 210 | 211 | ​      都无法通过 APP操控设备。 212 | 213 | B . NO Wifi：设备无法连接到无线路由器。 214 | 215 | C . No Server：设备已经连接上无线路由器，但是无法连接到服务器（就是通常理解下的“无法上网”）。 216 | 217 | D . Unregistered：表示设备还没有被绑定到任何账户下。一般的，设备需要与易微联账号绑定才可与云服务器 218 | 219 |       通信。在易微联APP“添加设备”可完成绑定操作。 220 | 221 | E . Upgrade：表示设备正在固件升级。 222 | 223 | F . Setting G1：表示设备正处于兼容配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 224 | 225 |      信息，包括路由器ssid、password和服务器ip、端口号等。 226 | 227 | G . Setting G2：表示设备正处于快速配对模式。配置模式用于设备获取移动终端APP提供的加入服务网络的必要 228 | 229 |       信息，包括路由器ssid、password和服务器ip、端口号等。两种配置，设备获取相关信息的方式不同，详见下 230 | 231 |       节所述。 232 | 233 | 234 | 235 | 236 | 237 | #### 4.3、Wi-Fi模块的基本工作流程 238 | 239 | 240 | 241 | ​ I． 配置 242 | 243 |        设备模块在未加入局域网时就是一个“信息孤岛”，设备端操作配合易微联APP设置，使设备获取加入服务 244 | 245 | 网络的必要信息，包括路由器ssid、password和服务器ip、端口号等。模块内置两种配置方式： 246 | 247 | ​ 1、兼容配对模式：移动终端作为station加入该AP组成局域网实现数据交互。快速配对模式（G状态， 248 | 249 | ​       详情见4.2 Wi-Fi状态灯闪烁方式说明）下长按配置按键5S，设备进入兼容配对模式。点击易微联APP 250 | 251 |        添 加设备（iOS移动终端需在“设置”菜单内手动连接ssid：ITEAD-10000XXXX， password12345678 252 | 253 |        的热Android终端无需此操作），输入家庭路由器的ssid和password，完成设备的上线准备工作。 254 | 255 | ​ 2、快速配对模式：此方式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空快速配对模式：此方 256 | 257 |        式Wi-Fi模块处于混杂模式（Wi-Fi Promiscuous），通过空空抓包的形式获取移动终端发出的包含ssid 258 | 259 |        和password等信息的加密报文。上节所述A~D任意一个状态内长按配置按键5S，设备进入快速配对模 260 | 261 |        式。点击易微联APP添加设备，输入家庭路由器的ssid和password，完成设备的上线配置工作。 262 | 263 | ​ 264 | 265 | ​ II． 上线 266 | 267 | ​       设备模块从上电到连接服务器，需经历以下流程： 268 | 269 | ​ 1、加入所配置路由器，连接Internet。 270 | 271 | ​ 2、连接服务器。 272 | 273 | ​ 3、注册设备，绑定至易微联账户。 274 | 275 | ​ 4、获取设备应用参数，保持在线 。 276 | 277 | ​       以上各个步骤，当连接/获取失败时，均有相应的退避策略和重连接机制，确保设备稳定、实时在线。 278 | 279 | 280 | 281 | ​ III． 升级 282 | 283 |          模块设备连接升级服务器，下载更新至最新版本固件，实现设备的在线升级。 284 | 285 | 286 | 287 | 288 | 289 | #### 4.4、定时器功能 290 | 291 | ​            定时器功能通过APP配置，定时器分为以下三种: 292 | 293 | 1. 单次定时器：在指定时间执行操作。 294 | 295 | 2. 延时定时器：经过所设置的时间执行操作。 296 | 297 | 3. 重复定时器：日重复执行操作。 298 | 299 | 300 | 301 | 302 | 303 | #### 4.5、定时功能说明 304 | 305 |            SMA-C04支持定时器操作，为了方便客户使用以及让其使用在更多的场景下，易微联APP提供了三种定时模 306 | 307 |        式： 308 | 309 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 310 | 311 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 312 | 313 | 后使用起来非常方便。 314 | 315 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 316 | 317 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 318 | 319 | 3. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 320 | 321 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 322 | 323 | 324 | 325 | 326 | 327 | 328 | 329 | ## 五、WIFI射频指标 330 | 331 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 332 | | :--------------------------------- | :----: | :----: | :----: | :--: | 333 | | 输入频率 | 2412 | - | 2484 | MHz | 334 | | 输出阻抗 | - | 50 | - | Ω | 335 | | 输入反射 | - | - | -10 | dB | 336 | | 72.2Mbps 下， PA 的输出峰值功率 | 15.5 | 16.5 | 17.5 | dbm | 337 | | 802.11b 模式下， PA 的输出峰值功率 | 19.5 | 20.5 | 21.5 | dbm | 338 | 339 | #### 1 . 灵敏度 340 | 341 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 342 | | ----------------------------- | ------ | :----: | ------ | :----: | 343 | | CCK 1Mbps | | -98 | | dBm | 344 | | CCK 11Mbps | | -91 | | dBm | 345 | | 6Mbps(1/2BPSK) | | -93 | | dBm | 346 | | 54Mbps(3/4 64-QAM) | | -75 | | dBm | 347 | | HT20，MCS7（65Mbps，72.2Mbps) | | -72 | | dBm | 348 | 349 | #### 2 . 邻频抑制 350 | 351 | | 描述 | 最小值 | 典型值 | 最大值 | 单位mA | 352 | | ------------ | ------ | :----: | ------ | :----: | 353 | | OFDM，6Mbps | | 37 | | dB | 354 | | OFDM，54Mbps | | 21 | | dB | 355 | | HT20，MCS0 | | 37 | | dB | 356 | | HT20，MCS7 | | 20 | | dB | 357 | 358 |         注： 359 | 360 |             1、72.2Mbps是在802.11n模式下，MCS=7，GI=200uS时测得。 361 | 362 |             2、802.11b模式下最高可达+21.5dBm的输出功率。 363 | 364 | 365 | 366 | 367 | 368 | 369 | 370 | ## 六、PCB设计 371 | 372 | 373 | 374 |              **PCB layout 与模块布局** ： 375 | 376 |              1、在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马  377 | 378 |                     达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 379 | 380 |              2、模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 381 | 382 | 383 | 384 | 385 | 386 | 387 | 388 | ## 七、封装信息 389 | 390 | ​ 391 | 392 |              封装尺寸图： 393 | 394 | 395 | 396 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SMA%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 397 | 398 | 399 | 400 | ​ 401 | 402 | 403 | 404 | ------ 405 | 406 | 407 | 408 | 409 | 410 | 411 | 412 | 413 | 414 | 415 | 416 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /Zigbee/SM-011应用指导书.md: -------------------------------------------------------------------------------- 1 | # SM - 011 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://github.com/junlin-chen/-/raw/master/LOGO.png) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |  本手册介绍了SM-011应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :------- | :------------------------- | 23 | | 第一章 | 产品简介 | 概述SM-011的特点和功能应用 | 24 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 25 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 26 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 27 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 28 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 29 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 | SM-011模块是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗网关模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Zigbee无线网络上，进行互联网或局域网通信，实现联网功能。 42 | 43 | SM-011可用于智能锁，智能调光，网关，通断开关， ZigBee协调器、路由器、终端等应用领域等领。 44 | 45 | ​ 46 | 47 |    **产品特性** 48 | 49 | - 支持无线802.15.4 标准 50 | - 支持Zigbee mesh网络 51 | - 支持程序及协议开发 52 | - 支持串口透传协议 53 | - 支持远程控制 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | ## 二、电气特性 62 | 63 | 64 | 65 | #### 2.1、额定参数 66 | 67 | 68 | 69 |                                       条件：VDD=3.3V±10%，GND=0V；室温25℃下测试。 70 | 71 | | 类型 | 参数 | 72 | | ------------ | ----------------------------------------------------- | 73 | | 型号 | SM-011 | 74 | | 主芯片 | EFR32MG21 | 75 | | 硬件接口 | 通用输入输出 | 76 | | 工作电压 | 1.7 V~3.8 V | 77 | | GPIO驱动能力 | Max：50mA | 78 | | 工作电流 | 平均电流：< 1mA
最大工作电流：200mA
待机：< 8uA | 79 | | 工作温度 | 0℃~45℃ | 80 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 81 | | 尺寸大小 | 16mm×22mm×1.0mm | 82 | | 无线网络类型 | IEEE 802.15.4 | 83 | | 安全机制 | AES | 84 | | 加密类型 | AES-128 | 85 | | 固件升级 | 支持 | 86 | 87 | 88 | 89 | #### 2.2、网络参数 90 | 91 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25℃下测试。 92 | 93 | | 类型 | 参数 | 94 | | :--------: | ------------------------------- | 95 | | 无线标准 | IEEE 802.15.4 | 96 | | 频率范围 | 2.405 GHz-2.480 GHz | 97 | | 发射功率 | 20 dBm | 98 | | 接收灵敏度 | -95 dBm | 99 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | ## 三、管脚定义 108 | 109 | 110 | 111 | #### 3.1、脚位排列顺序 112 | 113 | SM-011模块提供网关透传串口，OTA升级控制接口。SM-011模块支持IPEX外接天线和PCB板载天线. 114 | 115 | 116 | 117 | SM-011 Zigbee模块正面脚位图 118 | 119 |   SM-011 模块正面脚位图                                      120 | 121 | IMG_20191031_110248 122 | 123 |                                                                  SM-011 模块反面脚位图 124 | 125 | 126 | 127 |                                                                    SM-011  模块正面脚位图 128 | 129 | 130 | 131 | 132 | 133 | ####    3.2、管脚定义 134 | 135 |                                                                              管脚定义及功能说明 136 | 137 | | 管脚 | 名称 | 功能 | 138 | | ---- | -------- | ---------------------------- | 139 | | 1 | GND | 地线 | 140 | | 2 | PB01 | 网关透传串口TX | 141 | | 3 | PB00 | 网关透传串口RX | 142 | | 4 | PA00 | NC | 143 | | 5 | PA01/TCK | NC | 144 | | 6 | PA02/TMS | NC | 145 | | 7 | PA03/TDO | NC | 146 | | 8 | PA04/TDI | NC | 147 | | 9 | PA05 | NC | 148 | | 10 | PA06 | NC | 149 | | 11 | VCC | 模块电源 | 150 | | 12 | GND | 地线 | 151 | | 13 | PD04 | NC | 152 | | 14 | PD03 | NC | 153 | | 15 | PD02 | NC | 154 | | 16 | PD01 | NC | 155 | | 17 | PD00 | NC | 156 | | 18 | PC00 | NC | 157 | | 19 | PC01 | NC | 158 | | 20 | PC02 | NC | 159 | | 21 | PC03 | NC | 160 | | 22 | PC04 | NC | 161 | | 23 | PC05 | NC | 162 | | 24 | nRST | 模块复位引脚，低电平模块复位 | 163 | 164 | 165 | 166 | 167 | 168 | ## 四、功能描述 169 | 170 | #### 171 | 172 | #### 4.1、模块功能 173 | 174 |  SM-011模块主要用于建立一个ZigBee 3.0网络，数据ZigBee终端设备加入该网络后，可以通过透传指令进行本地或者远程控制. 175 | 176 | 功能说明： 177 | 178 | 1. 配置：使用协议指令进行添加或管理设备。以及数据的转发。 179 | 2. 数据采集：通过透传指令采集传感器类型ZigBee终端的数据，并将采集到的数据上报，如ZigBee温湿度传感器模块。。 180 | 3. 设备控制：通过透传指令控制已经添加到网关的ZigBee终端控制设备，如ZigBee开关等。 181 | 182 | 183 | 184 | #### 4.2、ZigBee设备的接入流程 185 | 186 | ##### 4.2.1、温湿度设备接入网关流程 187 | 188 | 1. 使用《协调器API接口文档_网关端.xlsx》中sheet页“网络管理命令”里的【2.1】指令打开网络，设置超时时间60s。 189 | 190 | 2. 子设备入网后串口端会收到【2.2】的设备信息上报，网关保存MAC和设备网络地址。 191 | 192 | 3. 网关使用【3.3】指令查询设备端点（指令中端点填写0x00）。 193 | 194 | 4. 收到查询端点回应后保存端点信息（端点0x01）,并调用【2.4】查询每个端点的设备类型。 195 | 196 | 5. 判断设备类型为0x0302，然后解析后续的设备属性，如果里面包含0x0402的温度属性则先发送【2.7】指令绑定（源MAC为设备端的MAC，目的MAC为协调器的MAC），然后发送sheet页“通用传感器标准命令”里的【11.6】的温度推送配置。湿度（0x0405）和电池电量(0x0001)也是先发送绑定，然后再发送对应的配置。 197 | 198 | 6. 此时网关可以在温度发生变化时收到【11.7】的温度变化推送通知。 199 | 200 | 201 | 202 | ##### 4.2.2、水浸、门磁、PIR设备接入流程 203 | 204 | 1. 使用《协调器API接口文档_网关端.xlsx》中sheet页“网络管理命令”里的【2.1】指令打开网络，设置超时时间60s。 205 | 206 | 2. 子设备入网后串口端会收到【2.2】的设备信息上报，网关保存MAC和设备网络地址。 207 | 208 | 3. 网关使用【3.3】指令查询设备端点（指令中端点填写0x00）。 209 | 210 | 4. 收到查询端点回应后保存端点信息（端点0x01）,并调用【2.4】查询每个端点的设备类型。 211 | 212 | 5. 判断设备类型为0x0402（IAS Zone），则需要使用sheet页“ZCL通用属性操作命令”里的【3.1】读取设备属性，设备类型有： 213 | 214 | Motion Sensor（0x000d）, 215 | Contact Switch（0x0015）， 216 | Water Sensor（0x002a）； 217 | 218 | 同时如果支持电池电量(0x0001)则配置电池电量（绑定和推送配置）。 219 | 220 | 6. 如果发生报警则通过使用sheet页“安防类传感器标准命令”里的【9.3】指令推送报警消息。消息数据在设备状态（16bit）的最低一个bit表示（一定要按bit判断，其他bit有其他用途！！！切记）。 221 | 222 | 223 | 224 | #### 4.3、其他 225 | 226 | 1. 如果需要在配置完成后读取状态则需要使用sheet页“ZCL通用属性操作命令”里的【3.1】读取设备属性的协议查询当前的属性。 227 | 2. 以上设备的配置流程必须在2分钟之内配置完毕，否则子设备将进入深度休眠而不接收协调器下发的指令数据。 228 | 229 | 230 | 231 | ## 五、射频指标 232 | 233 | | 描述 | 最小值 | 最大值 | 单位 | 234 | | :------- | :-----: | :----: | :--: | 235 | | 灵敏度 | 18 | 20 | dBm | 236 | | 邻频抑制 | -95 | -105 | dB | 237 | | 频偏 | -15 | +40 | KHz | 238 | | EVM | 少于20% | | | 239 | 240 | 241 | 242 | 243 | 244 | 245 | 246 | 247 | 248 | 249 | 250 | ## 六、PCB设计 251 | 252 | **PCB layout 与模块布局** ： 253 | 254 | 1. 在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马  255 | 256 | 达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 257 | 258 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 259 | 260 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 261 | 262 | 263 | 264 | ## 七、封装信息 265 | 266 | ​ 267 | 268 |            模块封装尺寸图: 269 | 270 | ![](https://github.com/junlin-chen/-/raw/master/fengzhuang.png) 271 | 272 | 273 | 274 | 275 | 276 | ​ 277 | 278 | 279 | 280 | 281 | 282 | 283 | 284 | ------ 285 | 286 | 287 | 288 | 289 | 290 | ![图片描述](https://github.com/junlin-chen/-/raw/master/Zigbee 版权专用 LOGO.bmp) 291 | 292 | -------------------------------------------------------------------------------- /Zigbee/SM-015应用指导.md: -------------------------------------------------------------------------------- 1 | # SM-015 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 本手册介绍了SM-015应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----: | :------: | :------------------------: | 21 | | 第一章 | 产品简介 | 概述SM-015的特点和功能应用 | 22 | | 第二章 | 功能描述 | 描述模块功能及具体说明 | 23 | | 第三章 | 电气特性 | 介绍模块的电气性能基本参数 | 24 | | 第四章 | 射频指标 | 介绍模块的射频指标 | 25 | | 第五章 | PCB设计 | 描述PCB layout注意事项 | 26 | | 第六章 | 封装信息 | 提供模块封装尺寸图 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | ## 一、 产品简介 35 | 36 | SM-015是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗四通道开关模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Zigbee无线网络上，进行互联网或局域网通信，实现联网功能。该模块可以作为家用电器的开关控制。既可以通过本地的按键控制，也可以通过连接APP（易微联）远程控制。 37 | 38 | SM-015可用于智能锁，智能调光，网关，通断开关， ZigBee协调器、路由器、终端等应用领域等领域。可直接接入涂鸦 Zigbee 网关，飞比 Zigbee 网关，易微联 Zigbee网关，三星 smartThings hub 网关，亚马逊 Echo Plus（model： ZE39KL） ， Echo Show (2ndGen) （model： DW84JL） ， Echo Plus (2nd Gen) （model： L9D29R） 等标准 Zigbee 3.0及 HA 网关。 39 | 40 | 设备端点： 0x01-0x04，设备描述： On/Off Light，设备所支持的服务： Basic,Identity, Group, Scene, On/Off, Toggle, Bind, Report。 41 | 42 | ​ 43 | 44 |    **产品特性** 45 | 46 | - 内置 8 位 MCU，可兼作应用处理器 47 | - 支持无线802.15.4 标准 48 | - 支持Zigbee mesh网络 49 | - 不带PA最大输出功率4dBm、带PA最大输出功率21dBm 50 | - 支持本地硬件开关控制 51 | - 两通道开关控制 52 | - 支持远程控制 53 | 54 | 55 | 56 | 57 | 58 | ## 二、功能描述 59 | 60 | #### 61 | 62 | #### 2.1 模块功能 63 | 64 | ​ SM-015可作为一个四通道的开关设备，既可以在本地控制开关，也可以通过APP远程控制开关，以下是功能说明： 65 | 66 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按任意开关按键或者配置按键5s以上进入配置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 67 | 68 | 2. 开关：正常状态下，单击按键（P1_3、P0_0、P0_1、P0_4下拉超过100ms），控制继电器通断（P0_7、P0_5、P0_6、P1_1输出高/低电平）。 69 | 70 | 3. 定时：包括单次定时、延时定时及重复定时，具体说明见2.4。 71 | 72 | 4. 上电状态配置：默认上电关。 73 | 74 | 75 | 76 | #### 2.2 Zigbee状态灯闪烁方式说明 77 | 78 | ​ 设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 79 | 80 | ​ 1、LED常亮，设备已经加入过Zigbee网络。 81 | 82 | ​ 2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 83 | 84 | ​                                                 85 | 86 | #### 2.3 Zigbee模块的基本工作流程 87 | 88 | ​ I． 配置 89 | 90 | ​ LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 91 | 92 | ​ II． 加入网络 93 | 94 | ​ 1、亚马逊智能音箱语音配对控制和Alexa App控制。 95 | 96 | ​ 2、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 （eWeLink），或者其他公司Zigbee HA hub。 97 | 98 | ​ 3、加入Zigbee网络后，可通过app或者语音控制。 99 | 100 | 101 | 102 | #### 2.4 定时功能说明 103 | 104 | SM8-X04 模块支持定时器操作，而为了方便大家使用以及让模块使用在更多的场景下，易微联APP提供了 105 | 106 | 三种定时模式： 107 | 108 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时后使用起来非常方便。 109 | 110 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 111 | 112 | 3. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后，选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 113 | 114 | 115 | 116 | 117 | 118 | 119 | ## 三、电气特性 120 | 121 | 122 | 123 | #### 3.1 额定参数 124 | 125 | 126 | 127 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 128 | 129 | | 类型 | 参数 | 130 | | ------------ | ----------------------------------------------------- | 131 | | 型号 | SM-015 | 132 | | 主芯片 | CC2530 | 133 | | 硬件接口 | GPIO | 134 | | 工作电压 | 2.0V~3.6V | 135 | | GPIO驱动能力 | Max：20mA | 136 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 137 | | 工作温度 | 0℃~45℃ | 138 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 139 | | 尺寸大小 | 16mm×24mm×2.6mm | 140 | | 无线网络类型 | IEEE 802.15.4 | 141 | | 安全机制 | AES | 142 | | 加密类型 | AES-128 | 143 | | 固件升级 | NO | 144 | 145 | 146 | 147 | #### 3.2 网络参数 148 | 149 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 150 | 151 | | 类型 | 参数 | 152 | | :--------: | ----------------- | 153 | | 无线标准 | IEEE 802.15.4 | 154 | | 频率范围 | 2.405GHz-2.480GHz | 155 | | 发射功率 | 4dBm | 156 | | 接收灵敏度 | -95 dBm | 157 | | 天线类型 | PCB板天线 | 158 | 159 | 160 | 161 | 162 | 163 | #### 3.3 脚位排列顺序 164 | 165 |           SM-015模块提供四通道开关控制接口，Zigbee指示灯接口，按键控制接口。 166 | 167 | 168 | 169 |                                                               SM-015 Zigbee 模块正面脚位图 170 | 171 | 172 | 173 | 图片描述 174 | 175 |                                                              SM-015 Zigbee 模块正面脚位图 176 | 177 | 178 | 179 |                 180 | 181 | 182 | 183 | 184 | 185 | ####    3.4 管脚定义 186 | 187 |                                                                              管脚定义及功能说明 188 | 189 | | 管脚 | 名称 | 功能 | 190 | | ---- | ---- | ----------------------------------------------------- | 191 | | 1 | RST | 模块复位引脚，低电平复位模块 | 192 | | 2 | KEY4 | 通道4开关信号输入，低电平有效，低电平>5秒进入配置模式 | 193 | | 3 | NC | NC | 194 | | 4 | KEY1 | 通道1开关信号输入，低电平有效，低电平>5秒进入配置模式 | 195 | | 5 | OUT3 | 通道3继电器信号输出，高电平有效 | 196 | | 6 | NET | 入网状态指示灯，入网前指示灯闪烁，入网后 输出低电平 | 197 | | 7 | OUT4 | 通道4继电器信号输出，高电平有效 | 198 | | 8 | VCC | 电源 | 199 | | 9 | GND | GND | 200 | | 10 | KEY2 | 通道2开关信号输入，低电平有效，低电平>5秒进入配置模式 | 201 | | 11 | OUT1 | 通道1继电器信号输出，高电平有效 | 202 | | 12 | OUT2 | 通道2继电器信号输出，高电平有效 | 203 | | 13 | P0_4 | NC | 204 | | 14 | KEY3 | 通道3开关信号输入，低电平有效，低电平>5秒进入配置模式 | 205 | | 15 | | NC | 206 | | 16 | NC | NC | 207 | 208 | 209 | 210 | 211 | 212 | ## 四、射频指标 213 | 214 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 215 | | :------- | :----: | :----: | :----: | :--: | 216 | | 灵敏度 | | -95 | | dBm | 217 | | 邻频抑制 | | 30 | | dB | 218 | | 频偏 | -15 | | +40 | KHz | 219 | 220 | 221 | 222 | 223 | 224 | 225 | 226 | ## 五、PCB设计 227 | 228 | **PCB layout 与模块布局** ： 229 | 230 | 1. 在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 231 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 232 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 233 | 234 | 235 | 236 | 237 | 238 | ## 六、封装信息 239 | 240 | ​ 241 | 242 |            模块封装尺寸图： 243 | 244 |            SM-015封装尺寸： 245 | 246 | ![](https://github.com/junlin-chen/-/raw/master/zigbee/SM-015/%E5%9B%BE%E5%B1%82%202.png) 247 | 248 |              SM-015 PCB封装尺寸： 249 | 250 | ​ ![](https://github.com/junlin-chen/-/raw/master/zigbee/SM-015/pcb%20%E5%B0%81%E8%A3%85.png) 251 | 252 | 253 | 254 | 255 | 256 | 257 | 258 | 259 | 260 | 261 | 262 | 263 | 264 | 265 | 266 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp ) -------------------------------------------------------------------------------- /Zigbee/SM8-C01 Zigbee 应用指导书.md: -------------------------------------------------------------------------------- 1 | # SM8-C01 Zigbee应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了SM8-C01应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :------- | :-------------------------- | 23 | | 第一章 | 产品简介 | 概述SM8-C01的特点和功能应用 | 24 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 25 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 26 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 27 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 28 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 29 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         SM8-C01是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗开关模块，拥有业内极富 42 | 43 | 竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Zigbee无线网 44 | 45 | 络上，进行互联网或局域网通信，实现联网功能。该模块可以作为家用电器的开关控制。既可以通过本地的按键控 46 | 47 | 制，也可以通过连接APP（易微联）远程控制。 48 | 49 |         SM8-C01可广泛应用于工业，家庭自动化，遥测遥控等领域。 50 | 51 | ​ 52 | 53 |    **产品特性** 54 | 55 | - 内置 8 位 MCU，可兼作应用处理器 56 | - 支持无线802.15.4 标准 57 | - 支持Zigbee mesh网络 58 | - 4dBm的最大输出功率 59 | - 支持本地硬件开关控制 60 | - 单通道开关控制 61 | - 支持远程控制 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | ## 二、电气特性 70 | 71 | 72 | 73 | #### 2.1、额定参数 74 | 75 | 76 | 77 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 78 | 79 | | 类型 | 参数 | 80 | | ------------ | ----------------------------------------------------- | 81 | | 型号 | SM8-C01 | 82 | | 主芯片 | CC2530 | 83 | | 硬件接口 | GPIO | 84 | | 工作电压 | 2.0V~3.6V | 85 | | GPIO驱动能力 | Max：20mA | 86 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA

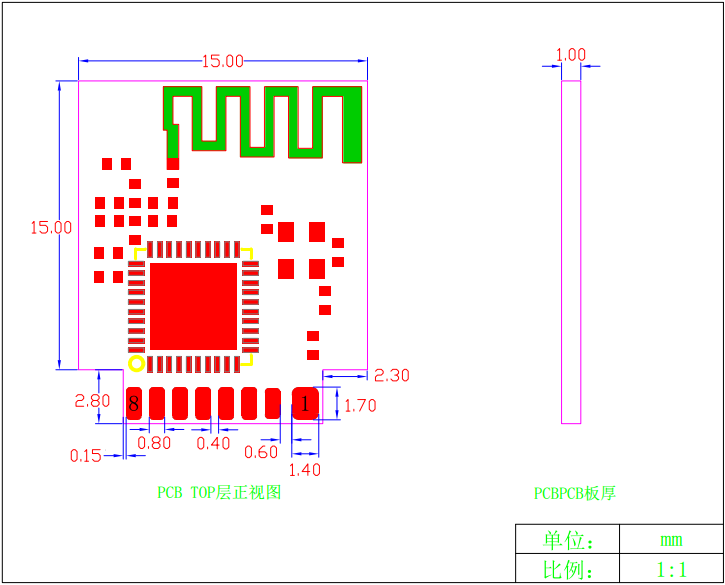

待机：<5uA | 87 | | 工作温度 | 0℃~45℃ | 88 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 89 | | 尺寸大小 | 15mm×15mm×1.0mm | 90 | | 无线网络类型 | IEEEE 802.15.4 | 91 | | 安全机制 | AES | 92 | | 加密类型 | AES-128 | 93 | | 固件升级 | NO | 94 | 95 | 96 | 97 | #### 2.2、网络参数 98 | 99 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 100 | 101 | | 类型 | 参数 | 102 | | :--------: | ----------------- | 103 | | 无线标准 | IEEE 802.15.4 | 104 | | 频率范围 | 2.405GHz-2.480GHz | 105 | | 发射功率 | 4 dBm | 106 | | 接收灵敏度 | -95 dBm | 107 | | 天线类型 | PCB板天线 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | 115 | ## 三、管脚定义 116 | 117 | 118 | 119 | #### 3.1、脚位排列顺序 120 | 121 |                                SM8-C01模块提供单通道开关控制接口，Zigbee指示灯接口，按键控制接口。 122 | 123 | 124 | 125 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E6%AD%A3%E9%9D%A2%E5%9B%BE.bmp) 126 | 127 |                                                                                   模块引脚正面图 128 | 129 | 130 | 131 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E5%8F%8D%E9%9D%A2%E5%9B%BE.bmp) 132 | 133 |                                                                                   模块引脚反面图 134 | 135 | 136 | 137 | 138 | 139 | ####    3.2、管脚定义 140 | 141 |                                                                              管脚定义及功能说明 142 | 143 | | 管脚 | 名称 | 功能 | 144 | | ---- | ---- | ---------------------------------------- | 145 | | 1 | 3V3 | 电源 | 146 | | 2 | P0_3 | P0_3：串口TX | 147 | | 3 | P0_2 | P0_2：串口RX | 148 | | 4 | nRST | NC | 149 | | 5 | P1_2 | 通用IO口P1_2 | 150 | | 6 | P1_5 | 通用IO口P1_5 | 151 | | 7 | P0_7 | P0_7：继电器开关，高电平有效 | 152 | | 8 | P2_1 | 通用IO口P2_1 | 153 | | 9 | P2_2 | 通用IO口P2_2 | 154 | | 10 | P1_3 | 1、开关引脚，低电平有效，2、配网模块 | 155 | | 11 | P1_4 | 通用IO口P1_4 | 156 | | 12 | NC | NC | 157 | | 13 | P0_4 | 通用IO口P0_4 | 158 | | 14 | P1_0 | P1_0：状态指示灯，接LED串联限流电阻到VCC | 159 | | 15 | P0_6 | 通用IO口P0_6 | 160 | | 16 | GND | GND | 161 | 162 | 163 | 164 | 165 | 166 | 167 | 168 | ## 四、功能描述 169 | 170 | #### 171 | 172 | #### 4.1、模块功能 173 | 174 |             SM8-C01可作为一个单通道的开关设备，既可以在本地控制开关，也可以通过APP远程控制开关，以下是 175 | 176 |        功能说明： 177 | 178 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按开关按键5s以上进入配置模式； 179 | 180 | 断电然后上电3-8s，重复五次，也可进入配置状态。 181 | 182 | 2. 开关： 183 | 184 | ​ a、正常状态下，单击按键（P1_3下拉超过100ms），控制继电器通断（P0_7输出高/低电平）。 185 | 186 | b、长按大于5s可进入配置状态。 187 | 188 | 3. 定时：包括单次定时、延时定时及重复定时，具体说明见5.4。 189 | 190 | 4. 上电状态配置：默认上电关。 191 | 192 | 193 | 194 | #### 4.2、Zigbee状态灯闪烁方式说明 195 | 196 |            设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 197 | 198 |            1、LED常亮，设备已经加入过Zigbee网络。 199 | 200 |            2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 201 | 202 | ​                                                 203 | 204 | #### 4.3、Zigbee模块的基本工作流程 205 | 206 | ​ I． 配置 207 | 208 |        LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键5s以上进入配置模式；断电 209 | 210 | 然后上电3-8s，重复五次，也可进入配置状态。 211 | 212 | 213 | 214 | ​ II． 加入网络 215 | 216 | ​ 1、亚马逊智能音箱语音配对控制和Alexa App控制。 217 | 218 | ​ 2、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 219 | 220 |      （eWeLink），或者其他公司Zigbee HA hub。 221 | 222 | ​ 3、加入Zigbee网络后，可通过app或者语音控制。 223 | 224 | 225 | 226 | #### 4.4、定时功能说明 227 | 228 |            SM8-C01 模块支持定时器操作，而为了方便大家使用以及让模块使用在更多的场景下，易微联APP提供了 229 | 230 |        三种定时模式： 231 | 232 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 233 | 234 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 235 | 236 | 后使用起来非常方便。 237 | 238 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 239 | 240 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 241 | 242 | 3. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 243 | 244 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 245 | 246 | 247 | 248 | 249 | 250 | 251 | 252 | ## 五、射频指标 253 | 254 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 255 | | :------- | :----: | :----: | :----: | :--: | 256 | | 灵敏度 | | -95 | | dBm | 257 | | 邻频抑制 | | 30 | | dB | 258 | 259 | 260 | 261 | 262 | 263 | 264 | 265 | ## 六、PCB设计 266 | 267 | 268 | 269 |              **PCB layout 与模块布局** ： 270 | 271 |              1、在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马  272 | 273 |                     达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 274 | 275 |              2、模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 276 | 277 | 278 | 279 | 280 | 281 | 282 | 283 | ## 七、封装信息 284 | 285 | ​ 286 | 287 |              封装尺寸图： 288 | 289 | 290 | 291 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SM8%20Zigbee%E6%A8%A1%E5%9D%97%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmp) 292 | 293 | 294 | 295 | ​ 296 | 297 | 298 | 299 | 300 | 301 | 302 | 303 | ------ 304 | 305 | 306 | 307 | 308 | 309 | 310 | 311 | 312 | 313 | 314 | 315 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/%E7%89%88%E6%9D%83%E8%AF%B4%E6%98%8E.bmp ) -------------------------------------------------------------------------------- /Zigbee/SM8-X02 Zigbee 应用指导书.md: -------------------------------------------------------------------------------- 1 | # SM8-X02 Zigbee 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了SM8-X02应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :------- | :------------------------- | 23 | | 第一章 | 产品简介 | 概述M8-X02的特点和功能应用 | 24 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 25 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 26 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 27 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 28 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 29 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         M8-X02是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗两通道开关模块，拥有业 42 | 43 | 内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Zigbee 44 | 45 | 无线网络上，进行互联网或局域网通信，实现联网功能。该模块可以作为家用电器的开关控制。既可以通过本地的 46 | 47 | 按键控制，也可以通过连接APP（易微联）远程控制。 48 | 49 |         M8-X02可用于智能锁，智能调光，网关，通断开关， ZigBee协调器、路由器、终端等应用领域等领域。 50 | 51 | ​ 52 | 53 |    **产品特性** 54 | 55 | - 内置 8 位 MCU，可兼作应用处理器 56 | - 支持无线802.15.4 标准 57 | - 支持Zigbee mesh网络 58 | - 不带PA最大输出功率4dBm、带PA最大输出功率21dBm 59 | - 支持本地硬件开关控制 60 | - 两通道开关控制 61 | - 支持远程控制 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | ## 二、电气特性 70 | 71 | 72 | 73 | #### 2.1、额定参数 74 | 75 | 76 | 77 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 78 | 79 | | 类型 | 参数 | 80 | | ------------ | ----------------------------------------------------- | 81 | | 型号 | M8-X02 | 82 | | 主芯片 | CC2530 | 83 | | 硬件接口 | GPIO | 84 | | 工作电压 | 2.0V~3.6V | 85 | | GPIO驱动能力 | Max：20mA | 86 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 87 | | 工作温度 | 0℃~45℃ | 88 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 89 | | 尺寸大小 | SM8-A02：16mm×22mm×1.0mm
SM8-B02：16mmx28mmx1.0mm | 90 | | 无线网络类型 | IEEEE 802.15.4 | 91 | | 安全机制 | AES | 92 | | 加密类型 | AES-128 | 93 | | 固件升级 | NO | 94 | 95 | 96 | 97 | #### 2.2、网络参数 98 | 99 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 100 | 101 | | 类型 | 参数 | 102 | | :--------: | -------------------------------- | 103 | | 无线标准 | IEEE 802.15.4 | 104 | | 频率范围 | 2.405GHz-2.480GHz | 105 | | 发射功率 | SM8-A02：4 dBm
SM8-B02：21dBm | 106 | | 接收灵敏度 | -95 dBm | 107 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | 115 | ## 三、管脚定义 116 | 117 | 118 | 119 | #### 3.1、脚位排列顺序 120 | 121 |             SM8-X02模块提供四通道开关控制接口，Zigbee指示灯接口，按键控制接口。SM8-X02分为SM8-A02 122 | 123 | 模块和SM8-B02模块，模块尺寸不同，发射功率不同，引脚功能相同。ZigBee开关控制器模块支持IPEX外接天线 124 | 125 | 和PCB板载天线，SM8-A02、SM8-B02可选择外接或者板载天线。 126 | 127 | 128 | 129 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E6%AD%A3%E9%9D%A2%E5%9B%BE16x22%20mm.bmp) 130 | 131 |                                                                       SM8-A02 Zigbee 模块正面脚位图 132 | 133 | 134 | 135 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E5%9B%BE.bmp) 136 | 137 |                                                                   SM8-B02 Zigbee 模块正面脚位图 138 | 139 | 140 | 141 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E5%8F%8D%E9%9D%A2%E5%9B%BE16x22%20mm.bmp) 142 | 143 |                                                                   SM8-A02  Zigbee 模块反面脚位图 144 | 145 | 146 | 147 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E8%83%8C%E9%9D%A2%E5%9B%BE.bmp) 148 | 149 |                                                                    SM8-B02  Zigbee 模块正面脚位图 150 | 151 | 152 | 153 | ####    3.2、管脚定义 154 | 155 |                                                                              管脚定义及功能说明 156 | 157 | | 管脚 | 名称 | 功能 | 158 | | ---- | ---- | ------------------------------------------------------- | 159 | | 1 | VCC | 电源 | 160 | | 2 | GND | GND | 161 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 162 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 163 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 164 | | 6 | P1_7 | 通用IO口P1_7 | 165 | | 7 | P1_6 | 通用IO口P1_6 | 166 | | 8 | NC | NC | 167 | | 9 | NC | NC | 168 | | 10 | P1_5 | 通用IO口P1_5 | 169 | | 11 | NC | NC | 170 | | 12 | P1_3 | 1通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 171 | | 13 | NC | NC | 172 | | 14 | P1_1 | NC | 173 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出低电平。 | 174 | | 16 | P0_7 | 1通道继电器信号输出，高电平有效。 | 175 | | 17 | P0_6 | NC | 176 | | 18 | P0_5 | 2通道继电器信号输出，高电平有效 | 177 | | 19 | P0_4 | NC | 178 | | 20 | P0_3 | P0_3：串口TX | 179 | | 21 | P0_2 | P0_2：串口RX | 180 | | 22 | P0_1 | NC | 181 | | 23 | P0_0 | 2通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 182 | | 24 | RST | 模块复位引脚，低电平模块复位 | 183 | 184 | 185 | 186 | 187 | 188 | ## 四、功能描述 189 | 190 | #### 191 | 192 | #### 4.1、模块功能 193 | 194 |             SM8-X02可作为一个两通道的开关设备，既可以在本地控制开关，也可以通过APP远程控制开关，以下是 195 | 196 |        功能说明： 197 | 198 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按任意开关按键或者配置按键5s以 199 | 200 | 上进入配置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 201 | 202 | 2. 开关： 203 | 204 | 正常状态下，单击按键（P1_3、P0_0下拉超过100ms），控制继电器通断（P0_7、P0_5输出高/低电平）。 205 | 206 | 3. 定时：包括单次定时、延时定时及重复定时，具体说明见5.4。 207 | 208 | 4. 上电状态配置：默认上电关。 209 | 210 | 211 | 212 | #### 4.2、Zigbee状态灯闪烁方式说明 213 | 214 |            设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 215 | 216 |            1、LED常亮，设备已经加入过Zigbee网络。 217 | 218 |            2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 219 | 220 | ​                                                 221 | 222 | #### 4.3、Zigbee模块的基本工作流程 223 | 224 | ​ I． 配置 225 | 226 |        LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配 227 | 228 |        置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 229 | 230 | ​ II． 加入网络 231 | 232 | ​ 1、亚马逊智能音箱语音配对控制和Alexa App控制。 233 | 234 | ​ 2、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 235 | 236 |      （eWeLink），或者其他公司Zigbee HA hub。 237 | 238 | ​ 3、加入Zigbee网络后，可通过app或者语音控制。 239 | 240 | 241 | 242 | #### 4.4、定时功能说明 243 | 244 |            SM8-X02 模块支持定时器操作，而为了方便大家使用以及让模块使用在更多的场景下，易微联APP提供了 245 | 246 |        三种定时模式： 247 | 248 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 249 | 250 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 251 | 252 | 后使用起来非常方便。 253 | 254 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 255 | 256 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 257 | 258 | 3. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 259 | 260 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 261 | 262 | 263 | 264 | 265 | 266 | 267 | 268 | ## 五、射频指标 269 | 270 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 271 | | :------- | :----: | :----: | :----: | :--: | 272 | | 灵敏度 | | -95 | | dBm | 273 | | 邻频抑制 | | 30 | | dB | 274 | | 频偏 | -15 | | +40 | KHz | 275 | 276 | 277 | 278 | 279 | 280 | 281 | 282 | ## 六、PCB设计 283 | 284 | 285 | 286 |              **PCB layout 与模块布局** ： 287 | 288 |              1、在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马  289 | 290 |                     达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 291 | 292 |              2、模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽 293 | 294 |                    可能不走任何走线 。 295 | 296 |              2、模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 297 | 298 | 299 | 300 | 301 | 302 | 303 | 304 | 305 | 306 | ## 七、封装信息 307 | 308 | ​ 309 | 310 |            模块封装尺寸图： 311 | 312 |            SM8-A02封装尺寸： 313 | 314 | 315 | 316 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SM8%20Zigbee%E6%A8%A1%E5%9D%97%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmphttps://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE22x16mm.bmp) 317 | 318 |              SM8-B02封装尺寸： 319 | 320 | ​ 321 | 322 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE28x16mm.bmp) 323 | 324 | 325 | 326 | 327 | 328 | 329 | 330 | 331 | 332 | ------ 333 | 334 | 335 | 336 | 337 | 338 | 339 | 340 | 341 | 342 | 343 | 344 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp ) -------------------------------------------------------------------------------- /Zigbee/SM8-X03 Zigbee 应用指导书.md: -------------------------------------------------------------------------------- 1 | # SM8-X03 Zigbee 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了SM8-X03应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :------- | :-------------------------- | 23 | | 第一章 | 产品简介 | 概述SM8-X03的特点和功能应用 | 24 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 25 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 26 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 27 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 28 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 29 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         SM8-X03是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗三通道开关模块，拥有业 42 | 43 | 内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Zigbee 44 | 45 | 无线网络上，进行互联网或局域网通信，实现联网功能。该模块可以作为家用电器的开关控制。既可以通过本地的 46 | 47 | 按键控制，也可以通过连接APP（易微联）远程控制。 48 | 49 |         SM8-X03可用于智能锁，智能调光，网关，通断开关， ZigBee协调器、路由器、终端等应用领域等领域。 50 | 51 | ​ 52 | 53 |    **产品特性** 54 | 55 | - 内置 8 位 MCU，可兼作应用处理器 56 | - 支持无线802.15.4 标准 57 | - 支持Zigbee mesh网络 58 | - 不带PA最大输出功率4dBm、带PA最大输出功率21dBm 59 | - 支持本地硬件开关控制 60 | - 两通道开关控制 61 | - 支持远程控制 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | ## 二、电气特性 70 | 71 | 72 | 73 | #### 2.1、额定参数 74 | 75 | 76 | 77 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 78 | 79 | | 类型 | 参数 | 80 | | ------------ | ----------------------------------------------------- | 81 | | 型号 | SM8-X03 | 82 | | 主芯片 | CC2530 | 83 | | 硬件接口 | GPIO | 84 | | 工作电压 | 2.0V~3.6V | 85 | | GPIO驱动能力 | Max：20mA | 86 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 87 | | 工作温度 | 0℃~45℃ | 88 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 89 | | 尺寸大小 | SM8-A03：16mm×22mm×1.0mm
SM8-B03：16mmx28mmx1.0mm | 90 | | 无线网络类型 | IEEEE 802.15.4 | 91 | | 安全机制 | AES | 92 | | 加密类型 | AES-128 | 93 | | 固件升级 | NO | 94 | 95 | 96 | 97 | #### 2.2、网络参数 98 | 99 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 100 | 101 | | 类型 | 参数 | 102 | | :--------: | -------------------------------- | 103 | | 无线标准 | IEEE 802.15.4 | 104 | | 频率范围 | 2.405GHz-2.480GHz | 105 | | 发射功率 | SM8-A03：4 dBm
SM8-B03：21dBm | 106 | | 接收灵敏度 | -95 dBm | 107 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | 115 | ## 三、管脚定义 116 | 117 | 118 | 119 | #### 3.1、脚位排列顺序 120 | 121 |             SM8-X03模块提供四通道开关控制接口，Zigbee指示灯接口，按键控制接口。SM8-X03分为SM8-A03 122 | 123 | 模块和SM8-B03模块，模块尺寸不同，发射功率不同，引脚功能相同。ZigBee开关控制器模块支持IPEX外接天线 124 | 125 | 和PCB板载天线，SM8-A03、SM8-B03可选择外接或者板载天线。 126 | 127 | 128 | 129 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E6%AD%A3%E9%9D%A2%E5%9B%BE16x22%20mm.bmp) 130 | 131 |                                                                       SM8-A03 Zigbee 模块正面脚位图 132 | 133 | 134 | 135 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E5%9B%BE.bmp) 136 | 137 |                                                                   SM8-B03 Zigbee 模块正面脚位图 138 | 139 | 140 | 141 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E5%8F%8D%E9%9D%A2%E5%9B%BE16x22%20mm.bmp) 142 | 143 |                                                                   SM8-A03  Zigbee 模块反面脚位图 144 | 145 | 146 | 147 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E8%83%8C%E9%9D%A2%E5%9B%BE.bmp) 148 | 149 |                                                                    SM8-B03  Zigbee 模块正面脚位图 150 | 151 | 152 | 153 | ####    3.2、管脚定义 154 | 155 |                                                                              管脚定义及功能说明 156 | 157 | | 管脚 | 名称 | 功能 | 158 | | ---- | ---- | ------------------------------------------------------- | 159 | | 1 | VCC | 电源 | 160 | | 2 | GND | GND | 161 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 162 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 163 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 164 | | 6 | P1_7 | 通用IO口P1_7 | 165 | | 7 | P1_6 | 通用IO口P1_6 | 166 | | 8 | NC | NC | 167 | | 9 | NC | NC | 168 | | 10 | P1_5 | 通用IO口P1_5 | 169 | | 11 | NC | NC | 170 | | 12 | P1_3 | 1通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 171 | | 13 | NC | NC | 172 | | 14 | P1_1 | NC | 173 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出低电平。 | 174 | | 16 | P0_7 | 1通道继电器信号输出，高电平有效。 | 175 | | 17 | P0_6 | 3通道继电器信号输出，高电平有效。 | 176 | | 18 | P0_5 | 2通道继电器信号输出，高电平有效 | 177 | | 19 | P0_4 | NC | 178 | | 20 | P0_3 | P0_3：串口TX | 179 | | 21 | P0_2 | P0_2：串口RX | 180 | | 22 | P0_1 | 3通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 181 | | 23 | P0_0 | 2通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 182 | | 24 | RST | 模块复位引脚，低电平模块复位 | 183 | 184 | 185 | 186 | 187 | 188 | ## 四、功能描述 189 | 190 | #### 191 | 192 | #### 4.1、模块功能 193 | 194 |             SM8-X03可作为一个三通道的开关设备，既可以在本地控制开关，也可以通过APP远程控制开关，以下是 195 | 196 |        功能说明： 197 | 198 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按任意开关按键或者配置按键5s以 199 | 200 | 上进入配置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 201 | 202 | 2. 开关： 203 | 204 | 正常状态下，单击按键（P1_3、P0_0、P0_1下拉超过100ms），控制继电器通断（P0_7、P0_5、P0_6输出高/低电平）。 205 | 206 | 3. 定时：包括单次定时、延时定时及重复定时，具体说明见5.4。 207 | 208 | 4. 上电状态配置：默认上电关。 209 | 210 | 211 | 212 | #### 4.2、Zigbee状态灯闪烁方式说明 213 | 214 |            设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 215 | 216 |            1、LED常亮，设备已经加入过Zigbee网络。 217 | 218 |            2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 219 | 220 | ​                                                 221 | 222 | #### 4.3、Zigbee模块的基本工作流程 223 | 224 | ​ I． 配置 225 | 226 |        LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配 227 | 228 |        置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 229 | 230 | ​ II． 加入网络 231 | 232 | ​ 1、亚马逊智能音箱语音配对控制和Alexa App控制。 233 | 234 | ​ 2、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 235 | 236 |      （eWeLink），或者其他公司Zigbee HA hub。 237 | 238 | ​ 3、加入Zigbee网络后，可通过app或者语音控制。 239 | 240 | 241 | 242 | #### 4.4、定时功能说明 243 | 244 |            SM8-X03 模块支持定时器操作，而为了方便大家使用以及让模块使用在更多的场景下，易微联APP提供了 245 | 246 |        三种定时模式： 247 | 248 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 249 | 250 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 251 | 252 | 后使用起来非常方便。 253 | 254 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 255 | 256 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 257 | 258 | 3. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 259 | 260 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 261 | 262 | 263 | 264 | 265 | 266 | 267 | 268 | ## 五、射频指标 269 | 270 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 271 | | :------- | :----: | :----: | :----: | :--: | 272 | | 灵敏度 | | -95 | | dBm | 273 | | 邻频抑制 | | 30 | | dB | 274 | | 频偏 | -15 | | +40 | KHz | 275 | 276 | 277 | 278 | 279 | 280 | 281 | 282 | ## 六、PCB设计 283 | 284 | 285 | 286 |              **PCB layout 与模块布局** ： 287 | 288 |              1、在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马  289 | 290 |                     达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 291 | 292 |              2、模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽 293 | 294 |                    可能不走任何走线 。 295 | 296 |              2、模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 297 | 298 | 299 | 300 | 301 | 302 | 303 | 304 | 305 | 306 | ## 七、封装信息 307 | 308 | ​ 309 | 310 |            模块封装尺寸图： 311 | 312 |            SM8-A03封装尺寸： 313 | 314 | 315 | 316 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SM8%20Zigbee%E6%A8%A1%E5%9D%97%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmphttps://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE22x16mm.bmp) 317 | 318 |              SM8-B03封装尺寸： 319 | 320 | ​ 321 | 322 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE28x16mm.bmp) 323 | 324 | 325 | 326 | 327 | 328 | 329 | 330 | 331 | 332 | ------ 333 | 334 | 335 | 336 | 337 | 338 | 339 | 340 | 341 | 342 | 343 | 344 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp ) -------------------------------------------------------------------------------- /Zigbee/SM8-X04 Zigbee 应用指导书.md: -------------------------------------------------------------------------------- 1 | # SM8-X04 Zigbee应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/LOGO.bmp) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | 14 | 15 | ## 关于本手册 16 | 17 | 18 | 19 |              本手册介绍了SM8-X04应用指导书产品参数，包含以下章节。 20 | 21 | | 章 | **标题** | **内容** | 22 | | :----- | :------- | :-------------------------- | 23 | | 第一章 | 产品简介 | 概述SM8-X04的特点和功能应用 | 24 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 25 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 26 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 27 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 28 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 29 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | 37 | ## 一、 产品简介 38 | 39 | ​ 40 | 41 |         SM8-X04是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗四通道开关模块，拥有业 42 | 43 | 内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Zigbee 44 | 45 | 无线网络上，进行互联网或局域网通信，实现联网功能。该模块可以作为家用电器的开关控制。既可以通过本地的 46 | 47 | 按键控制，也可以通过连接APP（易微联）远程控制。 48 | 49 |         SM8-X04可用于智能锁，智能调光，网关，通断开关， ZigBee协调器、路由器、终端等应用领域等领域。 50 | 51 | ​ 52 | 53 |    **产品特性** 54 | 55 | - 内置 8 位 MCU，可兼作应用处理器 56 | - 支持无线802.15.4 标准 57 | - 支持Zigbee mesh网络 58 | - 不带PA最大输出功率4dBm、带PA最大输出功率21dBm 59 | - 支持本地硬件开关控制 60 | - 两通道开关控制 61 | - 支持远程控制 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | ## 二、电气特性 70 | 71 | 72 | 73 | #### 2.1、额定参数 74 | 75 | 76 | 77 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 78 | 79 | | 类型 | 参数 | 80 | | ------------ | ----------------------------------------------------- | 81 | | 型号 | SM8-X04 | 82 | | 主芯片 | CC2530 | 83 | | 硬件接口 | GPIO | 84 | | 工作电压 | 2.0V~3.6V | 85 | | GPIO驱动能力 | Max：20mA | 86 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 87 | | 工作温度 | 0℃~45℃ | 88 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 89 | | 尺寸大小 | SM8-A04：16mm×22mm×1.0mm
SM8-B04：16mmx28mmx1.0mm | 90 | | 无线网络类型 | IEEEE 802.15.4 | 91 | | 安全机制 | AES | 92 | | 加密类型 | AES-128 | 93 | | 固件升级 | NO | 94 | 95 | 96 | 97 | #### 2.2、网络参数 98 | 99 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 100 | 101 | | 类型 | 参数 | 102 | | :--------: | -------------------------------- | 103 | | 无线标准 | IEEE 802.15.4 | 104 | | 频率范围 | 2.405GHz-2.480GHz | 105 | | 发射功率 | SM8-A04：4 dBm
SM8-B04：21dBm | 106 | | 接收灵敏度 | -95 dBm | 107 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 108 | 109 | 110 | 111 | 112 | 113 | 114 | 115 | ## 三、管脚定义 116 | 117 | 118 | 119 | #### 3.1、脚位排列顺序 120 | 121 |             SM8-X04模块提供四通道开关控制接口，Zigbee指示灯接口，按键控制接口。SM8-X04分为SM8-A04 122 | 123 | 模块和SM8-B04模块，模块尺寸不同，发射功率不同，引脚功能相同。ZigBee开关控制器模块支持IPEX外接天线 124 | 125 | 和PCB板载天线，SM8-A04、SM8-B04可选择外接或者板载天线。 126 | 127 | 128 | 129 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E6%AD%A3%E9%9D%A2%E5%9B%BE16x22%20mm.bmp) 130 | 131 |                                                                       SM8-A04 Zigbee 模块正面脚位图 132 | 133 | 134 | 135 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E5%9B%BE.bmp) 136 | 137 |                                                                   SM8-B04 Zigbee 模块正面脚位图 138 | 139 | 140 | 141 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E5%8F%8D%E9%9D%A2%E5%9B%BE16x22%20mm.bmp) 142 | 143 |                                                                   SM8-A04  Zigbee 模块反面脚位图 144 | 145 | 146 | 147 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%BC%95%E8%84%9A%E6%8E%92%E5%88%97%E8%83%8C%E9%9D%A2%E5%9B%BE.bmp) 148 | 149 |                                                                    SM8-B04  Zigbee 模块正面脚位图 150 | 151 | 152 | 153 | ####    3.2、管脚定义 154 | 155 |                                                                              管脚定义及功能说明 156 | 157 | | 管脚 | 名称 | 功能 | 158 | | ---- | ---- | ------------------------------------------------------- | 159 | | 1 | VCC | 电源 | 160 | | 2 | GND | GND | 161 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 162 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 163 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 164 | | 6 | P1_7 | 通用IO口P1_7 | 165 | | 7 | P1_6 | 通用IO口P1_6 | 166 | | 8 | NC | NC | 167 | | 9 | NC | NC | 168 | | 10 | P1_5 | 通用IO口P1_5 | 169 | | 11 | NC | NC | 170 | | 12 | P1_3 | 1通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 171 | | 13 | NC | NC | 172 | | 14 | P1_1 | 4通道继电器信号输出，高电平有效 | 173 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出低电平。 | 174 | | 16 | P0_7 | 1通道继电器信号输出，高电平有效。 | 175 | | 17 | P0_6 | 3通道继电器信号输出，高电平有效。 | 176 | | 18 | P0_5 | 2通道继电器信号输出，高电平有效 | 177 | | 19 | P0_4 | 4通道开关信号输入，低电平有效，低电平>5秒进入配置模式 | 178 | | 20 | P0_3 | P0_3：串口TX | 179 | | 21 | P0_2 | P0_2：串口RX | 180 | | 22 | P0_1 | 3通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 181 | | 23 | P0_0 | 2通道开关信号输入，低电平有效，低电平>5秒进入配置模式。 | 182 | | 24 | RST | 模块复位引脚，低电平模块复位 | 183 | 184 | 185 | 186 | 187 | 188 | ## 四、功能描述 189 | 190 | #### 191 | 192 | #### 4.1、模块功能 193 | 194 |             SM8-X04可作为一个四通道的开关设备，既可以在本地控制开关，也可以通过APP远程控制开关，以下是 195 | 196 |        功能说明： 197 | 198 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按任意开关按键或者配置按键5s以 199 | 200 | 上进入配置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 201 | 202 | 2. 开关： 203 | 204 | 正常状态下，单击按键（P1_3、P0_0、P0_1、P0_4下拉超过100ms），控制继电器通断（P0_7、P0_5、 205 | 206 | P0_6、P1_1输出高/低电平）。 207 | 208 | 3. 定时：包括单次定时、延时定时及重复定时，具体说明见5.4。 209 | 210 | 4. 上电状态配置：默认上电关。 211 | 212 | 213 | 214 | #### 4.2、Zigbee状态灯闪烁方式说明 215 | 216 |            设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 217 | 218 |            1、LED常亮，设备已经加入过Zigbee网络。 219 | 220 |            2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 221 | 222 | ​                                                 223 | 224 | #### 4.3、Zigbee模块的基本工作流程 225 | 226 | ​ I． 配置 227 | 228 |        LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配 229 | 230 |        置模式；断电然后上电3-8s，重复五次，也可进入配置状态。 231 | 232 | ​ II． 加入网络 233 | 234 | ​ 1、亚马逊智能音箱语音配对控制和Alexa App控制。 235 | 236 | ​ 2、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 237 | 238 |      （eWeLink），或者其他公司Zigbee HA hub。 239 | 240 | ​ 3、加入Zigbee网络后，可通过app或者语音控制。 241 | 242 | 243 | 244 | #### 4.4、定时功能说明 245 | 246 |            SM8-X04 模块支持定时器操作，而为了方便大家使用以及让模块使用在更多的场景下，易微联APP提供了 247 | 248 |        三种定时模式： 249 | 250 | 1. 单次定时：这个是最普通的定时设置，让用户可以设置这个设备的工作日程。比如那一天几点几分启动或者关 251 | 252 | 闭，或者每周三几点几分启动或者关闭等。跟闹钟的设置类似，尤其是对重复在某些时刻要运行的设备，定时 253 | 254 | 后使用起来非常方便。 255 | 256 | 2. 延时定时：延时是为了方便用户进行一次性快速的定时操作，比如在多久之后执行启动或者关闭的动作，可以 257 | 258 | 非常方便的将某个设备打开后，让它运行一段时间然后关闭。本设备最多支持24小时的延时操作。 259 | 260 | 3. 重复定时：重复定时是方便无需在次日进行同时间设置定时操作。比如，设定上班时间闹钟，时间设置好后， 261 | 262 | 选择日期（日期天数为一周可选），闹钟就会在选择的日期内设定的时间开启。 263 | 264 | 265 | 266 | 267 | 268 | 269 | 270 | ## 五、射频指标 271 | 272 | | 描述 | 最小值 | 典型值 | 最大值 | 单位 | 273 | | :------- | :----: | :----: | :----: | :--: | 274 | | 灵敏度 | | -95 | | dBm | 275 | | 邻频抑制 | | 30 | | dB | 276 | | 频偏 | -15 | | +40 | KHz | 277 | 278 | 279 | 280 | 281 | 282 | 283 | 284 | ## 六、PCB设计 285 | 286 | 287 | 288 |              **PCB layout 与模块布局** ： 289 | 290 |              1、在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马  291 | 292 |                     达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 293 | 294 |              2、模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽 295 | 296 |                    可能不走任何走线 。 297 | 298 |              2、模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 299 | 300 | 301 | 302 | 303 | 304 | 305 | 306 | 307 | 308 | ## 七、封装信息 309 | 310 | ​ 311 | 312 |            模块封装尺寸图： 313 | 314 |            SM8-A04封装尺寸： 315 | 316 | 317 | 318 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/SM8%20Zigbee%E6%A8%A1%E5%9D%97%E5%B0%BA%E5%AF%B8%E5%9B%BE.bmphttps://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE22x16mm.bmp) 319 | 320 |              SM8-B04封装尺寸： 321 | 322 | ​ 323 | 324 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/ZIGBEE%E5%A4%9A%E8%B7%AF%E6%A8%A1%E5%9D%97%E5%B0%81%E8%A3%85%E5%B0%BA%E5%AF%B8%E5%9B%BE28x16mm.bmp) 325 | 326 | 327 | 328 | 329 | 330 | 331 | 332 | 333 | 334 | ------ 335 | 336 | 337 | 338 | 339 | 340 | 341 | 342 | 343 | 344 | 345 | 346 | ![图片描述](https://raw.githubusercontent.com/june0854/june0854.github.io/%E5%9B%BE%E7%89%87/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp ) -------------------------------------------------------------------------------- /Zigbee/ZM-DL01应用指导书.md: -------------------------------------------------------------------------------- 1 | # ZM-DL01 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://github.com/junlin-chen/img/raw/master/img/LOGO.png) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | ## 关于本手册 14 | 15 | 16 | 17 |              本手册介绍了ZM-DL01应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----- | :------- | :-------------------------- | 21 | | 第一章 | 产品简介 | 概述ZM-DL01的特点和功能应用 | 22 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 23 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 24 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 25 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 26 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 27 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | ## 一、 产品简介 36 | 37 | 38 | 39 | ZM-DL01模块是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗通用多通道智能调光的模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计。Z，专为移动设备和物联网应用设计，主要应用领域：家庭自动化、智能调光场合。 40 | 41 | ZM-DL01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。可接入涂鸦Zigbee网关，飞比Zigbee网关，易微联Zigbee网关，三星smartThings hub网关，亚马逊Echo Plus（model：ZE39KL），Echo Show (2nd Gen) （model：DW84JL），Echo Plus (2nd Gen) （model：L9D29R）等标准Zigbee 3.0及HA网关。 42 | 43 | 设备端点：0x01，设备描述：IAS Zone，Zone Type：Dimmable Light 44 | 45 |    **产品特性** 46 | 47 | - 支持无线802.15.4 标准 48 | - 支持Zigbee mesh网络 49 | - 实时2路/5路调光 50 | - 支持程序及协议开发 51 | - 支持远程控制 52 | - 超低功耗，待机功耗小于2μA 53 | 54 | 55 | 56 | 57 | 58 | ## 二、电气特性 59 | 60 | 61 | 62 | #### 2.1、额定参数 63 | 64 | 65 | 66 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 67 | 68 | | 类型 | 参数 | 69 | | ------------ | ----------------------------------------------------- | 70 | | 型号 | ZM-DL01 | 71 | | 主芯片 | CC2530 | 72 | | 硬件接口 | GPIO | 73 | | 工作电压 | 2.0V~3.6V | 74 | | GPIO驱动能力 | Max：20mA | 75 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 76 | | 工作温度 | 0℃~45℃ | 77 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 78 | | 尺寸大小 | 16mm×22mm×1.0mm | 79 | | 无线网络类型 | IEEE 802.15.4 | 80 | | 安全机制 | AES | 81 | | 加密类型 | AES-128 | 82 | | 固件升级 | NO | 83 | 84 | 85 | 86 | #### 2.2、网络参数 87 | 88 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 89 | 90 | | 类型 | 参数 | 91 | | :--------: | ------------------------------- | 92 | | 无线标准 | IEEE 802.15.4 | 93 | | 频率范围 | 2.405GHz-2.480GHz | 94 | | 发射功率 | 20 dBm | 95 | | 接收灵敏度 | -95 dBm | 96 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 97 | 98 | 99 | 100 | 101 | 102 | 103 | 104 | ## 三、管脚定义 105 | 106 | 107 | 108 | #### 3.1、脚位排列顺序 109 | 110 | 111 | 112 | ZM-DL01提供了5路PWM输出，入网指示灯，调试口DC/DD及模块复位引脚。ZM-DL01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。 113 | 114 | 115 | 116 | 图片描述 117 | 118 |                                                                   ZM-DL01 模块正面脚位图 119 | 120 | 121 | 122 | 图片描述 123 | 124 |                                                                  ZM-DL01 模块正面脚位图 125 | 126 | 图片描述 127 | 128 |                                                                    ZM-DL01  模块正面脚位图 129 | 130 | 131 | 132 | ####    3.2、管脚定义 133 | 134 |                                                                              管脚定义及功能说明 135 | 136 | | 管脚 | 名称 | 功能 | 137 | | ---- | ---- | ---------------------------------------------------- | 138 | | 1 | VCC | 电源 | 139 | | 2 | GND | GND | 140 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 141 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 142 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 143 | | 6 | P1_7 | 通用IO口P1_7 | 144 | | 7 | P1_6 | 通用IO口P1_6 | 145 | | 8 | NC | NC | 146 | | 9 | NC | NC | 147 | | 10 | P1_5 | 通用IO口P1_5 | 148 | | 11 | NC | NC | 149 | | 12 | P1_3 | 通用IO口P1_3 | 150 | | 13 | NC | NC | 151 | | 14 | P1_1 | 单色调光灯PWM3 | 152 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出高电平。 | 153 | | 16 | P0_7 | 通用IO口P0_7 | 154 | | 17 | P0_6 | 单色调光灯PWM1 | 155 | | 18 | P0_5 | 单色调光灯PWM4 | 156 | | 19 | P0_4 | 单色调光灯PWM2 | 157 | | 20 | P0_3 | 单色调光灯PWM5 | 158 | | 21 | P0_2 | NC | 159 | | 22 | P0_1 | 通用IO口P0_1 | 160 | | 23 | P0_0 | 通用IO口P0_0 | 161 | | 24 | RST | 模块复位引脚，低电平模块复位 | 162 | 163 | 164 | 165 | 166 | 167 | ## 四、功能描述 168 | 169 | #### 170 | 171 | #### 4.1、模块功能 172 | 173 | ZM-DL01作为2路/5路的调光设备，用户可以通过ZigBee网关设备控制调光功能。其他功能说明： 174 | 175 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按FAC_RST按键5s以上进入配置模式； 176 | 2. 恢复出厂设置：若模块已经加入过网络，长按FAC_RST按键大于6s，直到LED指示灯闪烁，此时模块退网操作成功，恢复到出厂状态。 177 | 3. 调光功能：2路支持的功能：冷光和暖光；5路支持：暖光、冷光、彩光（红绿蓝） 178 | 4. 网络状态维护：当父节点丢失会重新找网，第一次找网时间1分钟，如果入网失败则5分钟后重试，再次为30、60、120、360、720分钟，以后一直为720分钟一次，直到加入网络后下次断线又从1分钟开始. 179 | 5. 心跳功能：默认心跳时间设置为两小时，心跳内容上传电池电压（支持网关配置电池电量上报周期）。 180 | 181 | 182 | 183 | #### 4.2、Zigbee状态灯闪烁方式说明 184 | 185 |      设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 186 | 187 |       1、LED常亮，设备已经加入过Zigbee网络。 188 | 189 |       2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 190 | 191 | ​                                                 192 | 193 | #### 4.3、Zigbee模块的基本工作流程 194 | 195 | 1. 配置 196 | 197 | LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配置模式； 198 | 199 | 2. 加入网络 200 | 201 | ​ 2.1、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 202 | 203 |      （eWeLink），或者其他公司Zigbee HA hub。 204 | 205 | ​ 2.2、加入Zigbee网络后，可以通过APP查看相对应信息 206 | 207 | 208 | 209 | 210 | 211 | 212 | 213 | 214 | 215 | ## 五、射频指标 216 | 217 | | 描述 | 最小值 | 最大值 | 单位 | 218 | | :------- | :----: | :----: | :--: | 219 | | 发射功率 | 3 | 5 | dBm | 220 | | 灵敏度 | -95 | -100 | dBm | 221 | | 频偏 | -15 | +40 | KHz | 222 | 223 | 224 | 225 | 226 | 227 | 228 | 229 | ## 六、PCB设计 230 | 231 |  **PCB layout 与模块布局** ： 232 | 233 | 1.  在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 234 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 235 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 236 | 237 |               238 | 239 |     240 | 241 | 242 | 243 | 244 | 245 | ## 七、封装信息 246 | 247 | ​ 248 | 249 |            模块封装尺寸图： 250 | 251 | 图片描述 252 | 253 | 254 | 255 | 256 | 257 | 258 | 259 | ------ 260 | 261 | 262 | 263 | ![](https://github.com/junlin-chen/-/raw/master/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp) 264 | 265 | 266 | 267 | 268 | 269 | 270 | -------------------------------------------------------------------------------- /Zigbee/ZM-DS01应用指导书.md: -------------------------------------------------------------------------------- 1 | # ZM-DS01 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://github.com/junlin-chen/img/raw/master/img/LOGO.png) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | ## 关于本手册 14 | 15 | 16 | 17 |              本手册介绍了ZM-DS01应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----- | :------- | :-------------------------- | 21 | | 第一章 | 产品简介 | 概述ZM-DS01的特点和功能应用 | 22 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 23 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 24 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 25 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 26 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 27 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | ## 一、 产品简介 36 | 37 | ​ 38 | 39 | ZM-DS01模块是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗的门磁检测模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计。ZM-DS01的外部只需要接上门磁传感器，即能实现门、窗的实时监控功能。 40 | 41 | ZM-DS01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。可接入涂鸦Zigbee网关，飞比Zigbee网关，易微联Zigbee网关，三星smartThings hub网关，亚马逊Echo Plus（model：ZE39KL），Echo Show (2nd Gen) （model：DW84JL），Echo Plus (2nd Gen) （model：L9D29R）等标准Zigbee 3.0及HA网关。 42 | 43 | 设备端点：0x01,设备描述：IAS Zone,设备描述: Contact Switch 44 | 45 | ​ 46 | 47 |    **产品特性** 48 | 49 | - 支持无线802.15.4 标准 50 | - 支持Zigbee mesh网络 51 | - 实时采集上报门磁状态 52 | - 支持程序及协议开发 53 | - 支持远程控制 54 | - 超低功耗，待机功耗小于2μA 55 | 56 | 57 | 58 | 59 | 60 | ## 二、电气特性 61 | 62 | 63 | 64 | #### 2.1、额定参数 65 | 66 | 67 | 68 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 69 | 70 | | 类型 | 参数 | 71 | | ------------ | ----------------------------------------------------- | 72 | | 型号 | ZM-DS01 | 73 | | 主芯片 | CC2530 | 74 | | 硬件接口 | GPIO | 75 | | 工作电压 | 2.0V~3.6V | 76 | | GPIO驱动能力 | Max：20mA | 77 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 78 | | 工作温度 | 0℃~45℃ | 79 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 80 | | 尺寸大小 | 16mm×22mm×1.0mm | 81 | | 无线网络类型 | IEEE 802.15.4 | 82 | | 安全机制 | AES | 83 | | 加密类型 | AES-128 | 84 | | 固件升级 | NO | 85 | 86 | 87 | 88 | #### 2.2、网络参数 89 | 90 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 91 | 92 | | 类型 | 参数 | 93 | | :--------: | ------------------------------- | 94 | | 无线标准 | IEEE 802.15.4 | 95 | | 频率范围 | 2.405GHz-2.480GHz | 96 | | 发射功率 | 20 dBm | 97 | | 接收灵敏度 | -95 dBm | 98 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | 106 | ## 三、管脚定义 107 | 108 | 109 | 110 | #### 3.1、脚位排列顺序 111 | 112 | 113 | 114 | ZM-DS01模块提供了门磁传感器输入接口，入网指示灯，调试口DC/DD，通用串口以及模块复位引脚。ZM-DS01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。 115 | 116 | 117 | 118 | 图片描述 119 | 120 |                                                                   ZM-DS01 模块正面脚位图 121 | 122 | 123 | 124 | 图片描述 125 | 126 |                                                                  ZM-DS01 模块正面脚位图 127 | 128 | 图片描述 129 | 130 |                                                                    ZM-DS01  模块正面脚位图 131 | 132 | 133 | 134 | ####    3.2、管脚定义 135 | 136 |                                                                              管脚定义及功能说明 137 | 138 | | 管脚 | 名称 | 功能 | 139 | | ---- | ---- | ---------------------------------------------------- | 140 | | 1 | VCC | 电源 | 141 | | 2 | GND | GND | 142 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 143 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 144 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 145 | | 6 | P1_7 | 通用IO口P1_7 | 146 | | 7 | P1_6 | 通用IO口P1_6 | 147 | | 8 | NC | NC | 148 | | 9 | NC | NC | 149 | | 10 | P1_5 | 通用IO口P1_5 | 150 | | 11 | NC | NC | 151 | | 12 | P1_3 | 通用IO口P1_3 | 152 | | 13 | NC | NC | 153 | | 14 | P1_1 | 通用IO口P1_1 | 154 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出高电平。 | 155 | | 16 | P0_7 | 通用IO口P0_7 | 156 | | 17 | P0_6 | 门磁传感器输入，低电平检测到关门，高电平检测到开门 | 157 | | 18 | P0_5 | 通用IO口P0_5 | 158 | | 19 | P0_4 | 通用IO口P0_4 | 159 | | 20 | P0_3 | P0_3：串口TX | 160 | | 21 | P0_2 | P0_2：串口RX | 161 | | 22 | P0_1 | 通用IO口P0_0 | 162 | | 23 | P0_0 | 通用IO口P0_0 | 163 | | 24 | RST | 模块复位引脚，低电平模块复位 | 164 | 165 | 166 | 167 | 168 | 169 | ## 四、功能描述 170 | 171 | #### 172 | 173 | #### 4.1、模块功能 174 | 175 | ZM-DS01模块主要用于检测特定门窗是否被打开，开或关都会触发模块上报当前状态到网关。功能说明： 176 | 177 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按配置按键5s以上进入配置模式； 178 | 2. 恢复出厂设置：若模块已经加入过网络，长按FAC_RST按键大于6s，直到LED指示灯闪烁，此时模块退网操作成功，恢复到出厂状态。 179 | 3. 报警上报：开门或者关门都会触发模块上报当前状态到网关;模块离线再入网时会上报当前状态给网关。 180 | 4. 网络状态维护：当父节点丢失会重新找网，第一次找网时间1分钟，如果入网失败则5分钟后重试，再次为30、60、120、360、720分钟，以后一直为720分钟一次，直到加入网络后下次断线又从1分钟开始（门磁状态发生改变时会执行一次找网）。 181 | 5. 心跳功能：默认心跳时间设置为两小时，心跳内容上传电池电压（支持网关配置电池电量上报周期）。 182 | 183 | 184 | 185 | #### 4.2、Zigbee状态灯闪烁方式说明 186 | 187 |      设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 188 | 189 |       1、LED常亮，设备已经加入过Zigbee网络。 190 | 191 |       2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 192 | 193 | ​                                                 194 | 195 | #### 4.3、Zigbee模块的基本工作流程 196 | 197 | 1. 配置 198 | 199 | LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配置模式； 200 | 201 | 2. 加入网络 202 | 203 | ​ 2.1、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 204 | 205 |      （eWeLink），或者其他公司Zigbee HA hub。 206 | 207 | ​ 2.2、加入Zigbee网络后，可以通过APP查看相对应信息 208 | 209 | 210 | 211 | 212 | 213 | 214 | 215 | 216 | 217 | ## 五、射频指标 218 | 219 | | 描述 | 最小值 | 最大值 | 单位 | 220 | | :------- | :----: | :----: | :--: | 221 | | 发射功率 | 3 | 5 | dBm | 222 | | 灵敏度 | -95 | -100 | dBm | 223 | | 频偏 | -15 | +40 | KHz | 224 | 225 | 226 | 227 | 228 | 229 | 230 | 231 | ## 六、PCB设计 232 | 233 |  **PCB layout 与模块布局** ： 234 | 235 | 1.  在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 236 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 237 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 238 | 239 |               240 | 241 |     242 | 243 | 244 | 245 | 246 | 247 | ## 七、封装信息 248 | 249 | ​ 250 | 251 |            模块封装尺寸图： 252 | 253 | 图片描述 254 | 255 | 256 | 257 | 258 | 259 | 260 | 261 | ------ 262 | 263 | 264 | 265 | ![](https://github.com/junlin-chen/-/raw/master/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp) 266 | 267 | 268 | 269 | 270 | 271 | 272 | -------------------------------------------------------------------------------- /Zigbee/ZM-MS01应用指导书.md: -------------------------------------------------------------------------------- 1 | # ZM-MS01 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://github.com/junlin-chen/img/raw/master/img/LOGO.png) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | ## 关于本手册 14 | 15 | 16 | 17 |              本手册介绍了ZM-MS01应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----- | :------- | :-------------------------- | 21 | | 第一章 | 产品简介 | 概述ZM-MS01的特点和功能应用 | 22 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 23 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 24 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 25 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 26 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 27 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | ## 一、 产品简介 36 | 37 | ZM-MS01模块是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗的人体运动检测模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计。ZM-MS01是基于红外热释电原理，当人经过模块监测区域时，会产生报警信息到ZigBee网关。 38 | 39 | ZM-MS01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。可接入涂鸦Zigbee网关，飞比Zigbee网关，易微联Zigbee网关，三星smartThings hub网关，亚马逊Echo Plus（model：ZE39KL），Echo Show (2nd Gen) （model：DW84JL），Echo Plus (2nd Gen) （model：L9D29R）等标准Zigbee 3.0及HA网关。 40 | 41 | 设备端点：0x01，设备描述：IAS Zone，Zone Type：Motion Sensor。 42 | 43 | 44 | ​ 45 | 46 |    **产品特性** 47 | 48 | - 支持无线802.15.4 标准 49 | - 支持Zigbee mesh网络 50 | - 实时人体运动检测 51 | - 支持程序及协议开发 52 | - 支持远程控制 53 | - 超低功耗，待机功耗小于2μA 54 | 55 | 56 | 57 | 58 | 59 | ## 二、电气特性 60 | 61 | 62 | 63 | #### 2.1、额定参数 64 | 65 | 66 | 67 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 68 | 69 | | 类型 | 参数 | 70 | | ------------ | ----------------------------------------------------- | 71 | | 型号 | ZM-MS01 | 72 | | 主芯片 | CC2530 | 73 | | 硬件接口 | GPIO | 74 | | 工作电压 | 2.0V~3.6V | 75 | | GPIO驱动能力 | Max：20mA | 76 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 77 | | 工作温度 | 0℃~45℃ | 78 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 79 | | 尺寸大小 | 16mm×22mm×1.0mm | 80 | | 无线网络类型 | IEEE 802.15.4 | 81 | | 安全机制 | AES | 82 | | 加密类型 | AES-128 | 83 | | 固件升级 | NO | 84 | 85 | 86 | 87 | #### 2.2、网络参数 88 | 89 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 90 | 91 | | 类型 | 参数 | 92 | | :--------: | ------------------------------- | 93 | | 无线标准 | IEEE 802.15.4 | 94 | | 频率范围 | 2.405GHz-2.480GHz | 95 | | 发射功率 | 20 dBm | 96 | | 接收灵敏度 | -95 dBm | 97 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 98 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | ## 三、管脚定义 106 | 107 | 108 | 109 | #### 3.1、脚位排列顺序 110 | 111 | 112 | 113 | ZM-MS01提供了PIR传感器输入接口，入网指示灯，调试口DC/DD，通用串口以及模块复位引脚。ZM-MS01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。 114 | 115 | 116 | 117 | 图片描述 118 | 119 |                                                                   ZM-MS01 模块正面脚位图 120 | 121 | 122 | 123 | 图片描述 124 | 125 |                                                                  ZM-MS01 模块正面脚位图 126 | 127 | 图片描述 128 | 129 |                                                                    ZM-MS01  模块正面脚位图 130 | 131 | 132 | 133 | ####    3.2、管脚定义 134 | 135 |                                                                              管脚定义及功能说明 136 | 137 | | 管脚 | 名称 | 功能 | 138 | | ---- | ---- | ---------------------------------------------------- | 139 | | 1 | VCC | 电源 | 140 | | 2 | GND | GND | 141 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 142 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 143 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 144 | | 6 | P1_7 | 通用IO口P1_7 | 145 | | 7 | P1_6 | 通用IO口P1_6 | 146 | | 8 | NC | NC | 147 | | 9 | NC | NC | 148 | | 10 | P1_5 | 通用IO口P1_5 | 149 | | 11 | NC | NC | 150 | | 12 | P1_3 | 通用IO口P1_3 | 151 | | 13 | NC | NC | 152 | | 14 | P1_1 | 通用IO口P1_1 | 153 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出高电平。 | 154 | | 16 | P0_7 | 通用IO口P0_7 | 155 | | 17 | P0_6 | 通用IO口P0_6 | 156 | | 18 | P0_5 | 运动检测PIR传感器传感器输入引脚 | 157 | | 19 | P0_4 | 通用IO口P0_4 | 158 | | 20 | P0_3 | P0_3：串口TX | 159 | | 21 | P0_2 | P0_2：串口RX | 160 | | 22 | P0_1 | 通用IO口P0_1 | 161 | | 23 | P0_0 | 通用IO口P0_0 | 162 | | 24 | RST | 模块复位引脚，低电平模块复位 | 163 | 164 | 165 | 166 | 167 | 168 | ## 四、功能描述 169 | 170 | #### 171 | 172 | #### 4.1、模块功能 173 | 174 | ZM-MS01模块主要用于检测特定区域，当该区域有人经过时会上报当前状态到网关；检测状态会维持一分钟，一分钟后如果没检测到有人运动，则会上报无人信息。其他功能说明： 175 | 176 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按FAC_RST按键5s以上进入配置模式； 177 | 2. 恢复出厂设置：若模块已经加入过网络，长按FAC_RST按键大于6s，直到LED指示灯闪烁，此时模块退网操作成功，恢复到出厂状态。 178 | 4. 网络状态维护：当父节点丢失会重新找网，第一次找网时间1分钟，如果入网失败则5分钟后重试，再次为30、60、120、360、720分钟，以后一直为720分钟一次，直到加入网络后下次断线又从1分钟开始（门磁状态发生改变时会执行一次找网）。 179 | 5. 心跳功能：默认心跳时间设置为两小时，心跳内容上传电池电压（支持网关配置电池电量上报周期）。 180 | 181 | 182 | 183 | #### 4.2、Zigbee状态灯闪烁方式说明 184 | 185 |      设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 186 | 187 |       1、LED常亮，设备已经加入过Zigbee网络。 188 | 189 |       2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 190 | 191 | ​                                                 192 | 193 | #### 4.3、Zigbee模块的基本工作流程 194 | 195 | 1. 配置 196 | 197 | LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配置模式； 198 | 199 | 2. 加入网络 200 | 201 | ​ 2.1、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 202 | 203 |      （eWeLink），或者其他公司Zigbee HA hub。 204 | 205 | ​ 2.2、加入Zigbee网络后，可以通过APP查看相对应信息 206 | 207 | 208 | 209 | 210 | 211 | 212 | 213 | 214 | 215 | ## 五、射频指标 216 | 217 | | 描述 | 最小值 | 最大值 | 单位 | 218 | | :------- | :----: | :----: | :--: | 219 | | 发射功率 | 3 | 5 | dBm | 220 | | 灵敏度 | -95 | -100 | dBm | 221 | | 频偏 | -15 | +40 | KHz | 222 | 223 | 224 | 225 | 226 | 227 | 228 | 229 | ## 六、PCB设计 230 | 231 |  **PCB layout 与模块布局** ： 232 | 233 | 1.  在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 234 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 235 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 236 | 237 |               238 | 239 |     240 | 241 | 242 | 243 | 244 | 245 | ## 七、封装信息 246 | 247 | ​ 248 | 249 |            模块封装尺寸图： 250 | 251 | 图片描述 252 | 253 | 254 | 255 | 256 | 257 | 258 | 259 | ------ 260 | 261 | 262 | 263 | ![](https://github.com/junlin-chen/-/raw/master/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp) 264 | 265 | 266 | 267 | 268 | 269 | 270 | -------------------------------------------------------------------------------- /Zigbee/ZM-TH01 应用指导书 .md: -------------------------------------------------------------------------------- 1 | # ZM-TH01 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://github.com/junlin-chen/img/raw/master/img/LOGO.png) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | ## 关于本手册 14 | 15 | 16 | 17 |              本手册介绍了ZM-TH01应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----- | :------- | :-------------------------- | 21 | | 第一章 | 产品简介 | 概述ZM-TH01的特点和功能应用 | 22 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 23 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 24 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 25 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 26 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 27 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | ## 一、 产品简介 36 | 37 | ​ 38 | 39 | ZM-TH01模块是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗的温湿度采集模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可以实时采集周围环境的温湿度，并将最新的温湿度信息上报到网关。 40 | 41 | ZM-TH01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。可接入涂鸦Zigbee网关，飞比Zigbee网关，易微联Zigbee网关，三星smartThings hub网关，亚马逊Echo Plus（model：ZE39KL），Echo Show (2nd Gen) （model：DW84JL），Echo Plus (2nd Gen) （model：L9D29R）等标准Zigbee 3.0及HA网关。 42 | 43 | 设备端点：0x01，设备描述：Temperature Sensor 44 | 45 | ​ 46 | 47 |    **产品特性** 48 | 49 | - 支持无线802.15.4 标准 50 | - 支持Zigbee mesh网络 51 | - 实时采集环境温度，湿度 52 | - 支持程序及协议开发 53 | - 支持远程控制 54 | - 超低功耗，待机功耗小于2μA 55 | 56 | 57 | 58 | 59 | 60 | ## 二、电气特性 61 | 62 | 63 | 64 | #### 2.1、额定参数 65 | 66 | 67 | 68 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 69 | 70 | | 类型 | 参数 | 71 | | ------------ | ----------------------------------------------------- | 72 | | 型号 | ZM-TH01 | 73 | | 主芯片 | CC2530 | 74 | | 硬件接口 | GPIO | 75 | | 工作电压 | 2.0V~3.6V | 76 | | GPIO驱动能力 | Max：20mA | 77 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 78 | | 工作温度 | 0℃~45℃ | 79 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 80 | | 尺寸大小 | 16mm×22mm×1.0mm | 81 | | 无线网络类型 | IEEE 802.15.4 | 82 | | 安全机制 | AES | 83 | | 加密类型 | AES-128 | 84 | | 固件升级 | NO | 85 | 86 | 87 | 88 | #### 2.2、网络参数 89 | 90 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 91 | 92 | | 类型 | 参数 | 93 | | :--------: | ------------------------------- | 94 | | 无线标准 | IEEE 802.15.4 | 95 | | 频率范围 | 2.405GHz-2.480GHz | 96 | | 发射功率 | 20 dBm | 97 | | 接收灵敏度 | -95 dBm | 98 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | 106 | ## 三、管脚定义 107 | 108 | 109 | 110 | #### 3.1、脚位排列顺序 111 | 112 | 113 | 114 | ZM-TH01温湿度模块提供了HDC1080温湿度传感器接口，入网指示灯，通用串口以及模块复位引脚。ZM-TH01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。 115 | 116 | 117 | 118 | 图片描述 119 | 120 |                                                                       ZM-TH01 模块正面脚位图 121 | 122 | 123 | 124 | 图片描述 125 | 126 |                                                                  ZM-TH01 模块正面脚位图 127 | 128 | 图片描述 129 | 130 |                                                                    ZM-TH01 模块正面脚位图 131 | 132 | 133 | 134 | ####    3.2、管脚定义 135 | 136 |                                                                              管脚定义及功能说明 137 | 138 | | 管脚 | 名称 | 功能 | 139 | | ---- | ---- | ---------------------------------------------------- | 140 | | 1 | VCC | 电源 | 141 | | 2 | GND | GND | 142 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 143 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 144 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 145 | | 6 | P1_7 | HDC1080温湿度传感器SDA引脚 | 146 | | 7 | P1_6 | HDC1080温湿度传感器SCL引脚 | 147 | | 8 | NC | NC | 148 | | 9 | NC | NC | 149 | | 10 | P1_5 | 通用IO口P1_5 | 150 | | 11 | NC | NC | 151 | | 12 | P1_3 | 通用IO口P1_3 | 152 | | 13 | NC | NC | 153 | | 14 | P1_1 | 通用IO口P1_1 | 154 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出高电平。 | 155 | | 16 | P0_7 | 通用IO口P0_7 | 156 | | 17 | P0_6 | 通用IO口P0_6 | 157 | | 18 | P0_5 | 通用IO口P0_5 | 158 | | 19 | P0_4 | 通用IO口P0_4 | 159 | | 20 | P0_3 | P0_3：串口TX | 160 | | 21 | P0_2 | P0_2：串口RX | 161 | | 22 | P0_1 | 通用IO口P0_1 | 162 | | 23 | P0_0 | 通用IO口P0_0 | 163 | | 24 | RST | 模块复位引脚，低电平模块复位 | 164 | 165 | 166 | 167 | 168 | 169 | ## 四、功能描述 170 | 171 | #### 172 | 173 | #### 4.1、模块功能 174 | 175 | ZM-TH01模块可作为温湿度传感器设备，既可以周期性地采集当前温湿度，以下是功能说明： 176 | 177 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按配置按键5s以上进入配置模式； 178 | 2. 恢复出厂设置：若模块已经加入过网络，长按FAC_RST按键大于6s，直到LED指示灯闪烁，此时模块退网操作成功，恢复到出厂状态。 179 | 3. 数据采集：可以设置周期，能周期性地将温湿度上传到ZigBee网关；也能设置阈值。当检测到温度变化超过设定阈值，模块会上报温湿度数据到网关。 180 | 4. 网络状态维护：当父节点丢失会重新找网，第一次找网时间1分钟，如果入网失败则5分钟后重试，再次为30、60、120、360、720分钟，以后一直为720分钟一次，直到加入网络后下次断线又从1分钟开始（当有温湿度变化上报时会执行一次找网）。 181 | 5. 心跳功能：默认心跳时间设置为两小时，心跳内容上传电池电压（支持网关配置电池电量上报周期）。 182 | 183 | 184 | 185 | # 4.2、Zigbee状态灯闪烁方式说明 186 | 187 |      设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 188 | 189 |       1、LED常亮，设备已经加入过Zigbee网络。 190 | 191 |       2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 192 | 193 | ​                                                 194 | 195 | #### 4.3、Zigbee模块的基本工作流程 196 | 197 | 1. 配置 198 | 199 | LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配置模式； 200 | 201 | 2. 加入网络 202 | 203 | ​ 2.1、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 204 | 205 |      （eWeLink），或者其他公司Zigbee HA hub。 206 | 207 | ​ 2.2、加入Zigbee网络后，可以通过APP查看相对应信息 208 | 209 | 210 | 211 | 212 | 213 | 214 | 215 | 216 | 217 | ## 五、射频指标 218 | 219 | | 描述 | 最小值 | 最大值 | 单位 | 220 | | :------- | :----: | :----: | :--: | 221 | | 发射功率 | 3 | 5 | dBm | 222 | | 灵敏度 | -95 | -100 | dBm | 223 | | 频偏 | -15 | +40 | KHz | 224 | 225 | 226 | 227 | 228 | 229 | 230 | 231 | ## 六、PCB设计 232 | 233 |  **PCB layout 与模块布局** ： 234 | 235 | 1.  在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 236 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 237 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 238 | 239 |               240 | 241 |     242 | 243 | 244 | 245 | 246 | 247 | ## 七、封装信息 248 | 249 | ​ 250 | 251 |            模块封装尺寸图： 252 | 253 |            ZM-TH01封装尺寸： 254 | 255 | 图片描述 256 | 257 | 258 | 259 | 260 | 261 | 262 | 263 | ------ 264 | 265 | 266 | 267 | ![](https://github.com/junlin-chen/-/raw/master/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp) 268 | 269 | 270 | 271 | 272 | 273 | 274 | -------------------------------------------------------------------------------- /Zigbee/ZM-WB01应用指导书.md: -------------------------------------------------------------------------------- 1 | # ZM-WB01 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://github.com/junlin-chen/img/raw/master/img/LOGO.png) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | ## 关于本手册 14 | 15 | 16 | 17 |              本手册介绍了ZM-WB01应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----- | :------- | :-------------------------- | 21 | | 第一章 | 产品简介 | 概述ZM-WB01的特点和功能应用 | 22 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 23 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 24 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 25 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 26 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 27 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | ## 一、 产品简介 36 | 37 | ZM-WB01模块是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗的无线按键模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计。ZM-WB01无线按键模块可以实现点击，双击以及长按的等不同操作，网关根据用户所适配的功能进行相应。 38 | 39 | ZM-WB01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。可接入涂鸦Zigbee网关，飞比Zigbee网关，易微联Zigbee网关，三星smartThings hub网关，亚马逊Echo Plus（model：ZE39KL），Echo Show (2nd Gen) （model：DW84JL），Echo Plus (2nd Gen) （model：L9D29R）等标准Zigbee 3.0及HA网关。 40 | 设备端点：0x01，设备描述：IAS Zone，Zone Type：On/Off Switch。 41 | 42 | 43 | 44 | ​ 45 | 46 |    **产品特性** 47 | 48 | - 支持无线802.15.4 标准 49 | - 支持Zigbee mesh网络 50 | - 实时开关检测 51 | - 支持程序及协议开发 52 | - 支持远程控制 53 | - 超低功耗，待机功耗小于2μA 54 | 55 | 56 | 57 | 58 | 59 | ## 二、电气特性 60 | 61 | 62 | 63 | #### 2.1、额定参数 64 | 65 | 66 | 67 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 68 | 69 | | 类型 | 参数 | 70 | | ------------ | ----------------------------------------------------- | 71 | | 型号 | ZM-WB01 | 72 | | 主芯片 | CC2530 | 73 | | 硬件接口 | GPIO | 74 | | 工作电压 | 2.0V~3.6V | 75 | | GPIO驱动能力 | Max：20mA | 76 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 77 | | 工作温度 | 0℃~45℃ | 78 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 79 | | 尺寸大小 | 16mm×22mm×1.0mm | 80 | | 无线网络类型 | IEEE 802.15.4 | 81 | | 安全机制 | AES | 82 | | 加密类型 | AES-128 | 83 | | 固件升级 | NO | 84 | 85 | 86 | 87 | #### 2.2、网络参数 88 | 89 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 90 | 91 | | 类型 | 参数 | 92 | | :--------: | ------------------------------- | 93 | | 无线标准 | IEEE 802.15.4 | 94 | | 频率范围 | 2.405GHz-2.480GHz | 95 | | 发射功率 | 20 dBm | 96 | | 接收灵敏度 | -95 dBm | 97 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 98 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | ## 三、管脚定义 106 | 107 | 108 | 109 | #### 3.1、脚位排列顺序 110 | 111 | 112 | 113 | ZM-WB01模块提供了无线按键输入接口，入网指示灯，调试口DC/DD，通用串口以及模块复位引脚。ZM-WB01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。 114 | 115 | 116 | 117 | 图片描述 118 | 119 |                                                                   ZM-WB01 模块正面脚位图 120 | 121 | 122 | 123 | 图片描述 124 | 125 |                                                                  ZM-WB01 模块正面脚位图 126 | 127 | 图片描述 128 | 129 |                                                                    ZM-WB01  模块正面脚位图 130 | 131 | 132 | 133 | ####    3.2、管脚定义 134 | 135 |                                                                              管脚定义及功能说明 136 | 137 | | 管脚 | 名称 | 功能 | 138 | | ---- | ---- | ------------------------------------------------------------ | 139 | | 1 | VCC | 电源 | 140 | | 2 | GND | GND | 141 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 142 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 143 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 144 | | 6 | P1_7 | 通用IO口P1_7 | 145 | | 7 | P1_6 | 通用IO口P1_6 | 146 | | 8 | NC | NC | 147 | | 9 | NC | NC | 148 | | 10 | P1_5 | 无线按键输入，低电平有效，支持单击（toggle指令），双击（on指令），长按（off指令）功能 | 149 | | 11 | NC | NC | 150 | | 12 | P1_3 | 通用IO口P1_3 | 151 | | 13 | NC | NC | 152 | | 14 | P1_1 | 通用IO口P1_1 | 153 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出高电平。 | 154 | | 16 | P0_7 | 通用IO口P0_7 | 155 | | 17 | P0_6 | 通用IO口P0_6 | 156 | | 18 | P0_5 | 通用IO口P0_5 | 157 | | 19 | P0_4 | 通用IO口P0_4 | 158 | | 20 | P0_3 | P0_3：串口TX | 159 | | 21 | P0_2 | P0_2：串口RX | 160 | | 22 | P0_1 | 通用IO口P0_0 | 161 | | 23 | P0_0 | 通用IO口P0_0 | 162 | | 24 | RST | 模块复位引脚，低电平模块复位 | 163 | 164 | 165 | 166 | 167 | 168 | ## 四、功能描述 169 | 170 | #### 171 | 172 | #### 4.1、模块功能 173 | 174 | ZM-WB01模块作为单路按键模块，可以作为一个遥控器，让用户在网关的范围内，可以通过按键进行开关或自定义操作操作。其他功能说明： 175 | 176 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按FAC_RST按键5s以上进入配置模式； 177 | 2. 恢复出厂设置：若模块已经加入过网络，长按FAC_RST按键大于6s，直到LED指示灯闪烁，此时模块退网操作成功，恢复到出厂状态。 178 | 3. 案件信息上报：按键单击往网关发送toggle指令，按键双击往网关发送on指令，长按往网关发送off指令。 179 | 4. 网络状态维护：当父节点丢失会重新找网，第一次找网时间1分钟，如果入网失败则5分钟后重试，再次为30、60、120、360、720分钟，以后一直为720分钟一次，直到加入网络后下次断线又从1分钟开始（门磁状态发生改变时会执行一次找网）。 180 | 5. 心跳功能：默认心跳时间设置为两小时，心跳内容上传电池电压（支持网关配置电池电量上报周期）。 181 | 182 | 183 | 184 | #### 4.2、Zigbee状态灯闪烁方式说明 185 | 186 |      设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 187 | 188 |       1、LED常亮，设备已经加入过Zigbee网络。 189 | 190 |       2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 191 | 192 | ​                                                 193 | 194 | #### 4.3、Zigbee模块的基本工作流程 195 | 196 | 1. 配置 197 | 198 | LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配置模式； 199 | 200 | 2. 加入网络 201 | 202 | ​ 2.1、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 203 | 204 |      （eWeLink），或者其他公司Zigbee HA hub。 205 | 206 | ​ 2.2、加入Zigbee网络后，可以通过APP查看相对应信息 207 | 208 | 209 | 210 | 211 | 212 | 213 | 214 | 215 | 216 | ## 五、射频指标 217 | 218 | | 描述 | 最小值 | 最大值 | 单位 | 219 | | :------- | :----: | :----: | :--: | 220 | | 发射功率 | 3 | 5 | dBm | 221 | | 灵敏度 | -95 | -100 | dBm | 222 | | 频偏 | -15 | +40 | KHz | 223 | 224 | 225 | 226 | 227 | 228 | 229 | 230 | ## 六、PCB设计 231 | 232 |  **PCB layout 与模块布局** ： 233 | 234 | 1.  在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 235 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 236 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 237 | 238 |               239 | 240 |     241 | 242 | 243 | 244 | 245 | 246 | ## 七、封装信息 247 | 248 | ​ 249 | 250 |            模块封装尺寸图： 251 | 252 | 图片描述 253 | 254 | 255 | 256 | 257 | 258 | 259 | 260 | ------ 261 | 262 | 263 | 264 | ![](https://github.com/junlin-chen/-/raw/master/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp) 265 | 266 | 267 | 268 | 269 | 270 | 271 | -------------------------------------------------------------------------------- /Zigbee/ZM-WS01应用指导书.md: -------------------------------------------------------------------------------- 1 | # ZM-WS01 应用指导书 2 | 3 | 4 | 5 | ![图片描述](https://github.com/junlin-chen/img/raw/master/img/LOGO.png) 6 | 7 | **版本V1.0** 8 | 9 | **版权©2019** 10 | 11 | 12 | 13 | ## 关于本手册 14 | 15 | 16 | 17 |              本手册介绍了ZM-WS01应用指导书产品参数，包含以下章节。 18 | 19 | | 章 | **标题** | **内容** | 20 | | :----- | :------- | :-------------------------- | 21 | | 第一章 | 产品简介 | 概述ZM-WS01的特点和功能应用 | 22 | | 第二章 | 电气特性 | 介绍模块的电气性能基本参数 | 23 | | 第三章 | 管脚定义 | 提供管脚定义及管脚功能说明 | 24 | | 第四章 | 功能描述 | 描述模块功能及具体说明 | 25 | | 第五章 | 射频指标 | 介绍模块的射频指标 | 26 | | 第六章 | PCB设计 | 描述PCB layout注意事项 | 27 | | 第七章 | 封装信息 | 提供模块封装尺寸图 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | ## 一、 产品简介 36 | 37 | ​ ZM-WS01模块是深圳酷宅科技有限公司（简称：酷宅科技）基于Zigbee方案的超低功耗的水浸检测模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计。ZM-WB01模块在检测区域一旦发现漏水，可以立即发出警报到网关上，可以有效地避免造成重大损失及危害。 38 | 39 | ZM-WB01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。可接入涂鸦Zigbee网关，飞比Zigbee网关，易微联Zigbee网关，三星smartThings hub网关，亚马逊Echo Plus（model：ZE39KL），Echo Show (2nd Gen) （model：DW84JL），Echo Plus (2nd Gen) （model：L9D29R）等标准Zigbee 3.0及HA网关。 40 | 41 | 设备端点：0x01，设备描述：IAS Zone，Zone Type：Water Sensor 42 | 43 | 44 | ​ 45 | 46 |    **产品特性** 47 | 48 | - 支持无线802.15.4 标准 49 | - 支持Zigbee mesh网络 50 | - 实时水浸信息 51 | - 支持程序及协议开发 52 | - 支持远程控制 53 | - 超低功耗，待机功耗小于2μA 54 | 55 | 56 | 57 | 58 | 59 | ## 二、电气特性 60 | 61 | 62 | 63 | #### 2.1、额定参数 64 | 65 | 66 | 67 |                                       条件：VDD=3.3V±10%，GND=0V；室温25°C下测试。 68 | 69 | | 类型 | 参数 | 70 | | ------------ | ----------------------------------------------------- | 71 | | 型号 | ZM-WS01 | 72 | | 主芯片 | CC2530 | 73 | | 硬件接口 | GPIO | 74 | | 工作电压 | 2.0V~3.6V | 75 | | GPIO驱动能力 | Max：20mA | 76 | | 工作电流 | 平均电流：小于1mA
最大工作电流：45mA
待机：<5uA | 77 | | 工作温度 | 0℃~45℃ | 78 | | 存储环境体 | 温度：-10℃~75℃，相对湿度：20%RH~80%RH | 79 | | 尺寸大小 | 16mm×22mm×1.0mm | 80 | | 无线网络类型 | IEEE 802.15.4 | 81 | | 安全机制 | AES | 82 | | 加密类型 | AES-128 | 83 | | 固件升级 | NO | 84 | 85 | 86 | 87 | #### 2.2、网络参数 88 | 89 |                                              条件：VDD=3.3V±10%，GND=0V；室温 25°C 下测试。 90 | 91 | | 类型 | 参数 | 92 | | :--------: | ------------------------------- | 93 | | 无线标准 | IEEE 802.15.4 | 94 | | 频率范围 | 2.405GHz-2.480GHz | 95 | | 发射功率 | 20 dBm | 96 | | 接收灵敏度 | -95 dBm | 97 | | 天线类型 | 1、PCB板天线
2、IPEX外接天线 | 98 | 99 | 100 | 101 | 102 | 103 | 104 | 105 | ## 三、管脚定义 106 | 107 | 108 | 109 | #### 3.1、脚位排列顺序 110 | 111 | 112 | 113 | ZM-WS01模块提供了水浸传感器输入接口，入网指示灯，调试口DC/DD，通用串口以及模块复位引脚。ZM-WS01模块支持IPEX外接天线和PCB板载天线，可选择外接或者板载天线。 114 | 115 | 116 | 117 | 图片描述 118 | 119 |                                                                   ZM-WS01 模块正面脚位图 120 | 121 | 122 | 123 | 图片描述 124 | 125 |                                                                  ZM-WS01 模块正面脚位图 126 | 127 | 图片描述 128 | 129 |                                                                    ZM-WS01  模块正面脚位图 130 | 131 | 132 | 133 | ####    3.2、管脚定义 134 | 135 |                                                                              管脚定义及功能说明 136 | 137 | | 管脚 | 名称 | 功能 | 138 | | ---- | ---- | ---------------------------------------------------- | 139 | | 1 | VCC | 电源 | 140 | | 2 | GND | GND | 141 | | 3 | P2_2 | 调试口DC，通用IO口P2_2 | 142 | | 4 | P2_1 | 调试口DD，通用IO口P2_1 | 143 | | 5 | P2_0 | FAC_RST，低电平>5秒进入配置模式 | 144 | | 6 | P1_7 | 通用IO口P1_7 | 145 | | 7 | P1_6 | 通用IO口P1_6 | 146 | | 8 | NC | NC | 147 | | 9 | NC | NC | 148 | | 10 | P1_5 | 通用IO口P1_5 | 149 | | 11 | NC | NC | 150 | | 12 | P1_3 | 通用IO口P1_3 | 151 | | 13 | NC | NC | 152 | | 14 | P1_1 | 通用IO口P1_1 | 153 | | 15 | P1_0 | 入网状态指示灯，入网前指示灯闪烁，入网后输出高电平。 | 154 | | 16 | P0_7 | 通用IO口P0_7 | 155 | | 17 | P0_6 | 水浸探头输入，低电平检测到漏水，高电平没有漏水 | 156 | | 18 | P0_5 | 通用IO口P0_5 | 157 | | 19 | P0_4 | 通用IO口P0_4 | 158 | | 20 | P0_3 | P0_3：串口TX | 159 | | 21 | P0_2 | P0_2：串口RX | 160 | | 22 | P0_1 | 通用IO口P0_0 | 161 | | 23 | P0_0 | 通用IO口P0_0 | 162 | | 24 | RST | 模块复位引脚，低电平模块复位 | 163 | 164 | 165 | 166 | 167 | 168 | ## 四、功能描述 169 | 170 | #### 171 | 172 | #### 4.1、模块功能 173 | 174 | ZM-WS01模块主要用于检测特定区域,模块发现漏水，立即发出警报到网关上。其他功能说明： 175 | 176 | 1. 配置方式：LED每秒闪烁一次表示设备处于配置状态（出厂默认状态），长按FAC_RST按键5s以上进入配置模式； 177 | 2. 恢复出厂设置：若模块已经加入过网络，长按FAC_RST按键大于6s，直到LED指示灯闪烁，此时模块退网操作成功，恢复到出厂状态。 178 | 3. 报警上报：检测到漏水时模块上报当前状态到网关;模块离线再入网时会上报当前状态给网关。 179 | 4. 网络状态维护：当父节点丢失会重新找网，第一次找网时间1分钟，如果入网失败则5分钟后重试，再次为30、60、120、360、720分钟，以后一直为720分钟一次，直到加入网络后下次断线又从1分钟开始（门磁状态发生改变时会执行一次找网）。 180 | 5. 心跳功能：默认心跳时间设置为两小时，心跳内容上传电池电压（支持网关配置电池电量上报周期）。 181 | 182 | 183 | 184 | #### 4.2、Zigbee状态灯闪烁方式说明 185 | 186 |      设备端Zigbee状态灯的闪烁方式表征设备当前的网络工作状态，具体状态包括以下： 187 | 188 |       1、LED常亮，设备已经加入过Zigbee网络。 189 | 190 |       2、LED闪烁，设备处于配置状态，可通过APP或者语音加入一个Zigbee网络。 191 | 192 | ​                                                 193 | 194 | #### 4.3、Zigbee模块的基本工作流程 195 | 196 | 1. 配置 197 | 198 | LED闪烁表示设备处于配置状态（出厂默认状态，每秒闪烁一次），长按开关按键或者配置按键5s以上进入配置模式； 199 | 200 | 2. 加入网络 201 | 202 | ​ 2.1、支持接入三星SmartThings hub，Amazon Echo Plus, Amazon Echo Show(2nd)，易微联HA网关 203 | 204 |      （eWeLink），或者其他公司Zigbee HA hub。 205 | 206 | ​ 2.2、加入Zigbee网络后，可以通过APP查看相对应信息 207 | 208 | 209 | 210 | 211 | 212 | 213 | 214 | 215 | 216 | ## 五、射频指标 217 | 218 | | 描述 | 最小值 | 最大值 | 单位 | 219 | | :------- | :----: | :----: | :--: | 220 | | 发射功率 | 3 | 5 | dBm | 221 | | 灵敏度 | -95 | -100 | dBm | 222 | | 频偏 | -15 | +40 | KHz | 223 | 224 | 225 | 226 | 227 | 228 | 229 | 230 | ## 六、PCB设计 231 | 232 |  **PCB layout 与模块布局** ： 233 | 234 | 1.  在 PCB layout 时注意模块摆放位置，特别是模块的天线部分，尽可能远离干扰源： 磁性元件(如马达、电感、变压器等)、高频信号器件（如晶振、高频时钟信号等）。 235 | 2. 模块的1PIN 、24PIN到天线部分对应到PCB板的区域可做挖空处理。模块底部对应PCB板的上下层尽可能不走任何走线 。 236 | 3. 模块的VCC供电的电源引脚的电容尽可能靠近模块的引脚摆放。 237 | 238 |               239 | 240 |     241 | 242 | 243 | 244 | 245 | 246 | ## 七、封装信息 247 | 248 | ​ 249 | 250 |            模块封装尺寸图： 251 | 252 | 图片描述 253 | 254 | 255 | 256 | 257 | 258 | 259 | 260 | ------ 261 | 262 | 263 | 264 | ![](https://github.com/junlin-chen/-/raw/master/Zigbee%20%E7%89%88%E6%9D%83%E4%B8%93%E7%94%A8%20LOGO.bmp) 265 | 266 | 267 | 268 | 269 | 270 | 271 | --------------------------------------------------------------------------------
